| Технические характеристики | ТОП-0,66 | ТШП-0,66 | ||||||
| Номинальное напряжение Uном, кВ | 0,66 | 0,66 | ||||||
| Наибольшее рабочее напряжение Uнр, кВ | 0,72 | 0,72 | ||||||
| Номинальная частота, Гц | 50 | 50 | ||||||
| Габарит | - | 30 | 40 | 60 | 80 | 100 | 120 | |
| Номинальный первичный ток I1ном, A | 5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100 | 30, 50, 75, 100, 150, 200, 250, 300 | 300, 400, 500, 600 | 400, 500, 600, 750, 800, 1000 | 750, 800, 1000, 1200, 1500 | 800, 1000, 1200, 1500, 2000, 2500, 3000 | 1500, 2000, 2500, 3000, 4000, 5000 | |
| Номинальный вторичный ток I2ном, A | 5 | |||||||
| Класс точности | 0,5 | 0,5, 0,5S | ||||||
| Номинальный коэффициент безопасности приборов КБном | 5 | |||||||
| Номинальная вторичная нагрузка, ВА | 5 | 5 | 5, 10 | 5, 10 | 10 | 10, 20 | 10, 20 | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3 | |||||||
Описание
Трансформаторы тока ТШП-0,66, ТОП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы имеют два класса точности:
- класс точности 0,5S применяется для коммерческого учета электроэнергии;
- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.

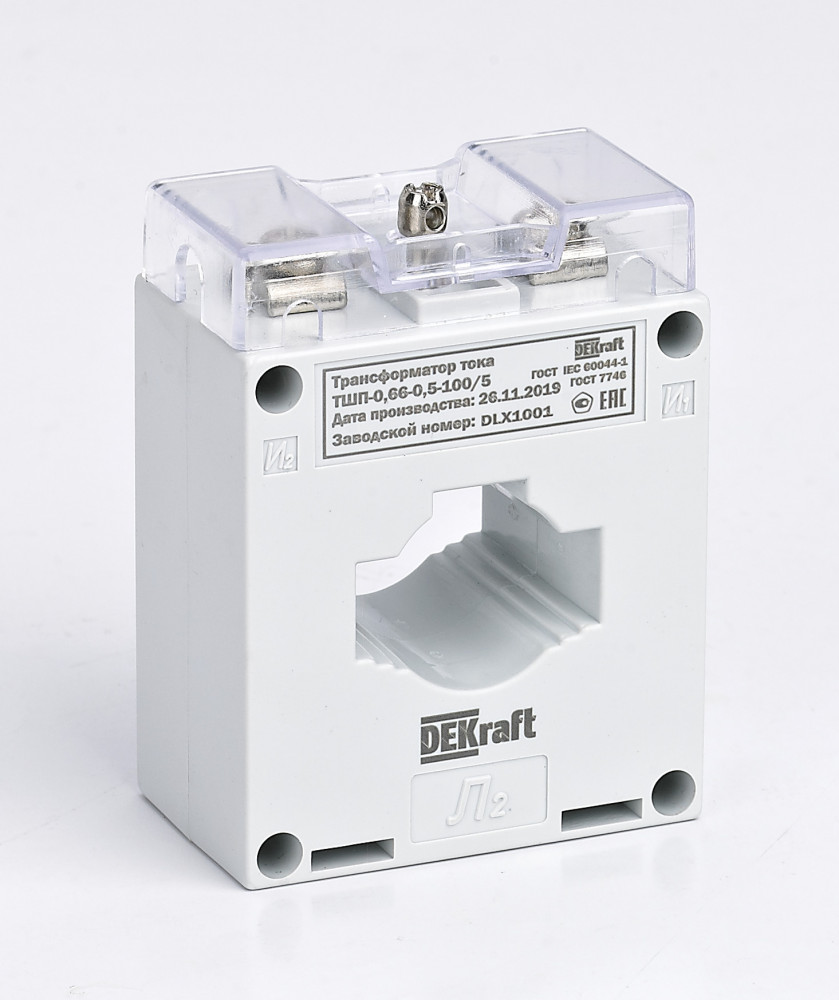

Трансформаторы тока ТШП-0,66 устанавливаются на одну или несколько параллельно включенных шин распределительного устройства, которые служат первичной обмоткой.
Трансформаторы тока ТОП-0,66 предназначены для установки на опорной плоскости, при этом первичная обмотка (шина) уже встроена в устройство.
Корпус трансформаторов тока выполнен из легированного поликарбоната. В комплекте имеется пломбировочная крышка, предназначенная для защиты выводов вторичной обмотки от несанкционированного доступа.
Крепление трансформаторов производится с помощью крепежных металлических пластин или с помощью крепежной металлической шины, которые также входят в комплект поставки.
Принцип действия
Принцип действия измерительных трансформаторов тока заключается в снижении до необходимого уровня силы тока от первичного источника, к которому запитан измерительный прибор. Главное применение таких трансформаторов – контроль и снятие точных показаний в высоковольтных сетях. Основная особенность устройства заключается в полном контроле силы тока и обеспечении безопасной работы с подключенной контрольно-измерительной аппаратурой, на которую ограничена подача тока высокого значения.
Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле.
Сфера применения
Трансформаторы тока ТОП-0,66, ТШП-0,66 применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ, шкафах учетных и др.) для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.
