Артикул:
22700
Внутрений код:
EAT-22700
Дилерский сертификат
56 кб
Техническая документация
204,3 кб
Характеристики
Номинальный ток, А
—
63
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 088.78 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

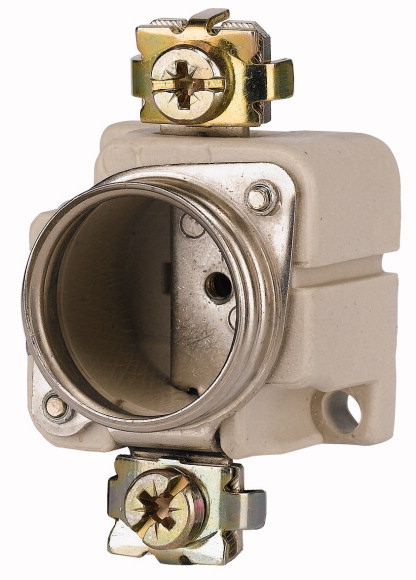

Держатели предохранителей | ||
Основная функция |
Держатели предохранителей, 1-полюсные | ||
| для установочного кольца (установочный винт:/FORMP) | |||
| резьбовое крепление (отверстия для винтов M4) | |||
Полюсы |
1-полюсный | ||
Расчетный рабочий ток |
Ie | A | 63 |
Номинальное напряжение |
Ue | В перем. тока |
660 690 |
Предохранитель |
Типоразмер | E33, DIII | |
| Информация о комплекте поставки Установочные кольца и винты, предохранительные вставки и головки не входят в комплект поставки |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
|||
| Допустимая нагрузка блоков предохранителей с учетом коэффициентов ослабления согласно IEC/EN 60439 и VDE 0660, часть 500 или часть 504, и поперечных сечений подводящего провода. | |||
Держатели предохранителей S27(-1), S33(-1) |
VDE 0636 CEE 16 |
||
Кожухи |
VDE 0636 | ||
Система установочных колец |
DIN 49326 DIN 49327 DIN 49524 |
||
Система установочных винтов RS27 (33)-3/FORMP |
DIN 49510 | ||
Температура окружающей среды |
°C |
-5 - +25 (+40, если годовое и суточное среднее значение  35
|
|
установочное положение |
любая | ||
измеренный ток длительной нагрузки |
Iu | A | 63 |
| Контакты | |||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Пути тока утечки и воздушные зазоры |
VDE 0636 часть 31 | ||
Электрические тепловые потери на контакт при измеренном токе длительной нагрузки Iu
|
W | 7.5 | |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 2,5 - 16 | |
тонкопроволочный с оконечной муфтой |
мм2 | 1,5 - 25 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / D-system fuse base (EC000094) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Safety fuse systems / Diazed fuse base (ecl@ss8.1-27-14-21-03 [AFZ802011]) | |||
Number of poles |
1 | ||
Construction size |
DIII | ||
Material |
Plastic | ||
Model |
Fitted screw | ||
Version with cover |
No | ||
Mounting method |
Screw mounting | ||
Nominal rated voltage |
V | 690 | |
Nominal rated current |
A | 63 |
