Артикул:
189908
Внутрений код:
EAT-189908
Характеристики
Альтернативный артикул
—
290108
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
15
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
—
4
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
—
7.5
Все характеристики
• Cрок поставки 2-7 дней - 49 шт.
15 302.65 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Ассортимент
|
Силовые контакторы | ||
|
Применение
|
Силовой контактор для двигателей | ||
|
Подассортимент
|
Силовые контакторы до 170 A, 3-полюсн. | ||
|
Категория применения
|
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
||
|
Примечание
|
Не подходит для двигателей класса эффективности IE3. | ||
|
Техника присоединения
|
Винтовые клеммы | ||
|
Полюсы
|
3-полюсн. | ||
|
Расчетный рабочий ток
|
|||
|
AC-3
|
|||
|
380 B 400 B
|
Ie | A | 15.5 |
|
AC-1
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 22 |
|
в капсульном корпусе
|
Ith | A | 18 |
|
обычный термический ток, 1-полюсный
|
|||
|
разомкнут
|
Ith | A | 50 |
|
в капсульном корпусе
|
Ith | A | 45 |
|
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
|
|||
|
AC-3
|
|||
|
220 B 230 B
|
P | кВт | 4 |
|
380 B 400 B
|
P | кВт | 7.5 |
|
660 B 690 B
|
P | кВт | 7 |
|
AC-4
|
|||
|
220 B 230 B
|
P | кВт | 2 |
|
380 B 400 B
|
P | кВт | 3 |
|
660 B 690 B
|
P | кВт | 4.4 |
|
Назначение контактов
|
|||
|
Разм. = размыкающий контакт
|
1 разм. | ||
|
графические условные обозначения
|
|
||
|
указания
|
Коммутирующие элементы согласно EN 50012. Встроенная схема варисторной защиты. С зеркальным контактом |
||
|
комбинируется со вспомогательным контактом
|
DILA-XHI(V).. | ||
|
Род тока: перем. ток/пост. ток
|
Питание пост. тока |
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947, VDE 0660, UL, CSA | ||
|
Механический срок службы
|
|||
|
Управляется постоянным током DC
|
Переключения | x 106 | 10 |
|
Частота коммутаций, механическая
|
|||
|
Управляется постоянным током DC
|
Переключения/ч | 5000 | |
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
разомкнут
|
°C | -25 - +60 | |
|
в капсульном корпусе
|
°C | - 25 - 40 | |
|
Хранение
|
°C | - 40 - 80 | |
|

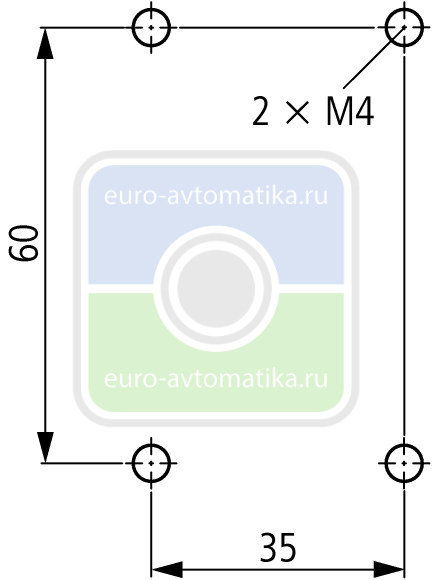

установочное положение
|
|
||
|
Удароустойчивость (IEC/EN 60068-2-27)
|
|||
|
Импульс полусинуса 10 мс
|
|||
|
Цепи главного тока
|
|||
|
Замыкающие контакты
|
g | 10 | |
|
Вспомогательные блок-контакты
|
|||
|
Замыкающие контакты
|
g | 7 | |
|
Размыкающие контакты
|
g | 5 | |
|
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
|
|||
|
Импульс полусинуса 10 мс
|
|||
|
Цепи главного тока
|
|||
|
Замыкающие контакты
|
g | 5.7 | |
|
Вспомогательные блок-контакты
|
|||
|
Замыкающие контакты
|
g | 3.4 | |
|
Размыкающие контакты
|
g | 3.4 | |
|
Класс защиты
|
IP20 | ||
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
|
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
|
Вес
|
|||
|
Управляется постоянным током DC
|
кг | 0.296 | |
|
Поперечные сечения соединения главного провода
|
|||
|
одножильный
|
мм2 |
1 x (0.75 - 4) 2 x (0.75 - 2.5) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0.75 - 2.5) 2 x (0.75 - 2,5) |
|
|
|
Также без оконечной муфты. | ||
|
одно- или многожильные
|
AWG | single 18 - 10, double 18 - 14 | |
|
Длина зачистки
|
мм | 10 | |
|
Соединительный винт главного провода
|
M3,5 | ||
|
Начальный пусковой момент
|
Нм |
999999999 1.2 |
|
|
Поперечные сечения подсоединяемых вспомогательных проводов
|
|||
|
одножильный
|
мм2 |
1 x (0.75 - 4) 2 x (0.75 - 2.5) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0.75 - 2.5) 2 x (0.75 - 2.5) |
|
|
одно- или многожильные
|
AWG | 18 - 14 | |
|
Длина зачистки
|
мм | 10 | |
|
Соединительный винт вспомогательного провода
|
M3.5 | ||
|
Начальный пусковой момент
|
Нм | 1.2 | |
|
Инструменты
|
|||
|
Главный провод
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм |
0.8 x 5.5 1 x 6 |
|
|
Кабели системы управления
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм |
0.8 x 5.5 1 x 6 |
|
| Цепи главного тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 8000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальные выдерживаемые напряжения изоляции
|
Ui | В перем. тока | 690 |
|
Номинальное напряжение
|
Ue | В перем. тока | 690 |
|
Безопасное разъединение согласно EN 61140
|
|||
|
между катушкой и контактами
|
В перем. тока | 400 | |
|
между контактами
|
В перем. тока | 400 | |
|
Включающая способность (cos ? по IEC/EN 60947)
|
|||
|
|
до 690 В | A | 155 |
|
Отключающая способность
|
|||
|
220 B 230 B
|
A | 124 | |
|
380 B 400 B
|
A | 124 | |
|
500 В
|
A | 100 | |
|
660 B 690 B
|
A | 70 | |
|
стойкость к коротким замыканиям
|
|||
|
защита от короткого замыкания, макс. предохранитель
|
|||
|
Тип координации 2
|
|||
|
400 В
|
gG/gL 500 В | A | 20 |
|
690 В
|
gG/gL 690 В | A | 20 |
|
Тип координации "1"
|
|||
|
400 В
|
gG/gL 500 В | A | 63 |
|
690 В
|
gG/gL 690 В | A | 50 |
| Переменное напряжение | |||
|
AC-1
|
|||
|
Расчетный рабочий ток
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 22 |
|
при 50 °C
|
Ith =Ie | A | 21 |
|
при 55 °C
|
Ith =Ie | A | 21 |
|
при 60 °C
|
Ith =Ie | A | 20 |
|
в капсульном корпусе
|
Ith | A | 18 |
|
обычный термический ток, 1-полюсный
|
|||
|
разомкнут
|
Ith | A | 50 |
|
в капсульном корпусе
|
Ith | A | 45 |
|
AC-3
|
|||
|
Расчетный рабочий ток
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 15.5 |
|
240 В
|
Ie | A | 15.5 |
|
380 B 400 B
|
Ie | A | 15.5 |
|
415 В
|
Ie | A | 15.5 |
|
440 В
|
Ie | A | 15.5 |
|
500 В
|
Ie | A | 12.5 |
|
660 B 690 B
|
Ie | A | 9 |
|
380 B 400 B
|
Ie | A | 15.5 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 4 |
|
240 В
|
P | кВт | 4.6 |
|
380 B 400 B
|
P | кВт | 7.5 |
|
415 В
|
P | кВт | 8 |
|
440 В
|
P | кВт | 8.4 |
|
500 В
|
P | кВт | 7.5 |
|
660 B 690 B
|
P | кВт | 7 |
|
AC-4
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 7 |
|
240 В
|
Ie | A | 7 |
|
380 B 400 B
|
Ie | A | 7 |
|
415 В
|
Ie | A | 7 |
|
440 В
|
Ie | A | 7 |
|
500 В
|
Ie | A | 6 |
|
660 B 690 B
|
Ie | A | 5 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 2 |
|
240 В
|
P | кВт | 2.2 |
|
380 B 400 B
|
P | кВт | 3 |
|
415 В
|
P | кВт | 3.4 |
|
440 В
|
P | кВт | 3.6 |
|
500 В
|
P | кВт | 3.5 |
|
660 B 690 B
|
P | кВт | 4.4 |
| постоянное напряжение | |||
|
Расчетный рабочий ток Ie открытый
|
|||
|
DC-1
|
|||
|
60 В
|
Ie | A | 20 |
|
110 В
|
Ie | A | 20 |
|
220 В
|
Ie | A | 15 |
| Электрические тепловые потери | |||
|
3-полюсный, при Ith (60°)
|
W | 4 | |
|
Электрические тепловые потери при Ie согласно AC-3/400 V
|
W | 2.4 | |
|
Сопротивление на полюс
|
мОм | 4.6 | |
| Механические приводы | |||
|
Безопасность по напряжению
|
|||
|
Управляется постоянным током DC
|
втягивание | x Uc | 0.8 - 1.1 |
|
Примечание
|
0,85 - 1,1 только со вспомогательными контактными модулями с 3 и более размыкающими контактами 0,7 - 1,3 без вспомогательного контактного модуля, температура окружающей среды +40 °C |
||
|
Управляется постоянным током DC
|
Отпускание | x Uc | 0.15 - 0.6 |
|
Примечание
|
минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока | ||
|
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|||
|
50/60 Гц
|
втягивание | VA |
0 |
|
50/60 Гц
|
Удержание | VA |
0 |
|
Управляется постоянным током DC
|
втягивание | W | 4.5 |
|
Управляется постоянным током DC
|
Удержание | W | 2.6 |
|
Продолжительность включения
|
% продолжительность включения | 100 | |
|
Время переключения 100 % UC (рекомендуемые значения)
|
|||
|
Цепи главного тока
|
|||
|
Управляется постоянным током DC
|
мс | ||
|
Задержка замыкания
|
мс | 31 | |
|
Время открытия
|
мс | 12 | |
|
Время дугового разряда
|
мс |
999999999 10 |
|
| Электромагнитная совместимость (ЭМС) | |||
|
Излучаемые радиопомехи
|
nach EN 60947-1 | ||
|
Иммунитет
|
nach EN 60947-1 | ||
| Опробованные рабочие характеристики | |||
|
Коммутационная способность
|
|||
|
максимальная мощность двигателя
|
|||
|
трехфазн.
|
|||
|
200 В
208 В |
л.с. | 5 | |
|
230 В
240 В |
л.с. | 5 | |
|
460 В
480 В |
л.с. | 10 | |
|
575 В
600 В |
л.с. | 10 | |
|
однофазный
|
|||
|
115 В
120 В |
л.с. | 1 | |
|
230 В
240 В |
л.с. | 3 | |
|
Общее применение
|
A | 20 | |
|
Вспомогательный контакт
|
|||
|
Пилотный режим
|
|||
|
Работа от перем. тока
|
A600 | ||
|
Управляется постоянным током DC
|
P300 | ||
|
Общее применение
|
|||
|
Перем. ток (AC)
|
В | 600 | |
|
Перем. ток (AC)
|
A | 10 | |
|
Пост. ток (DC)
|
В | 250 | |
|
Пост. ток (DC)
|
A | 1 | |
|
Short Circuit Current Rating
|
SCCR | ||
|
Основная номинальная характеристика
|
|||
|
SCCR
|
kA | 5 | |
|
Макс. предохранитель
|
A | 45 | |
|
макс. CB
|
A | 60 | |
|
480 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 30/100 | |
|
Макс. предохранитель
|
A | 25 Class RK5/60 Class J | |
|
600 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 30/100 | |
|
Макс. предохранитель
|
A | 25 Class RK5/60 Class J | |
|
Ном. характеристики специального назначения
|
|||
|
Электроразрядные лампы (балласт)
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 20 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 20 | |
|
Лампы накаливания (вольфрам)
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 14 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 14 | |
|
Воздушные электронагреватели
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 20 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 20 | |
|
Управление холодильной техникой (только CSA)
|
|||
|
LRA 480В 60Гц 3-фазн.
|
A | 60 | |
|
FLA 480В 60Гц 3-фазн.
|
A | 10 | |
|
LRA 600В 60Гц 3-фазн.
|
A | 60 | |
|
FLA 600В 60Гц 3-фазн.
|
A | 10 | |
|
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
|
|||
|
LRA 480В 60Гц 3-фазн.
|
A | 90 | |
|
FLA 480В 60Гц 3-фазн.
|
A | 15 | |
|
Управление лифтами
|
|||
|
200В 60Гц 3-фазн.
|
л.с. | 2 | |
|
200В 60Гц 3-фазн.
|
A | 7.8 | |
|
240В 60Гц 3-фазн.
|
л.с. | 3 | |
|
240В 60Гц 3-фазн.
|
A | 9.6 | |
|
480В 60Гц 3-фазн.
|
л.с. | 7.5 | |
|
480В 60Гц 3-фазн.
|
A | 11 | |
|
600В 60Гц 3-фазн.
|
л.с. | 7.5 | |
|
600В 60Гц 3-фазн.
|
A | 9 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 15.5 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 0.8 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 0 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 2.6 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 60 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Возд
|
Документы
Техническая документация
759,7 кб
Дилерский сертификат
56 кб
Альтернативный артикул
290108
Количество полюсов
3
Вид
Контактор
Номинальный ток АС-3, 400В; А
15
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
4
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
7.5
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В
7
Тип управляющего напряжения
24V DC
Вид зажимов
Винтовые
Условный термический ток при открытом монтаже, А
20
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 230В
2
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 400В
3
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 690В
4.4
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
