Артикул:
D63N46EA50C30
Внутрений код:
EKF-D63N46EA50C30
Datasheet (5)
370,4 кб
3D - модель (6)
28,7 мб
Промо-материалы (7)
4,7 мб
Passport (8)
696,8 кб
Документация (9)
340,5 кб
Документация (10)
374 кб
Документация (11)
429,2 кб
Паспорт (12)
958,3 кб
Сертификат (13)
631,7 кб
Сертификат (14)
593,4 кб
Сертификат (15)
3,3 мб
Чертеж (16)
132,6 кб
Характеристики
Серия
—
PROxima
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 551.47 руб.
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

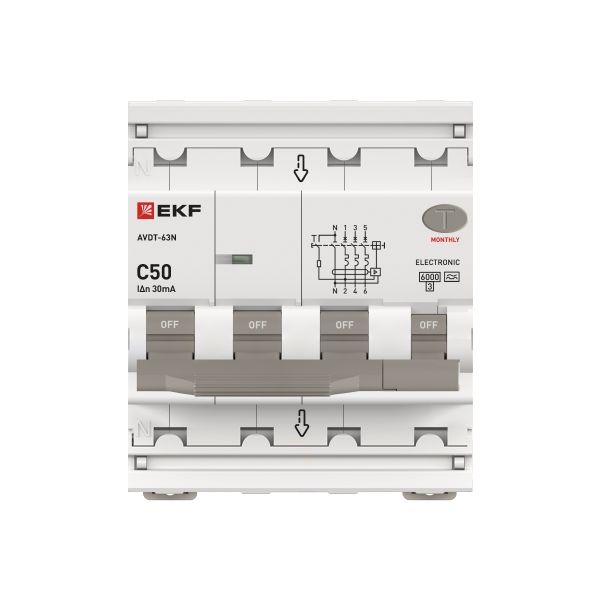

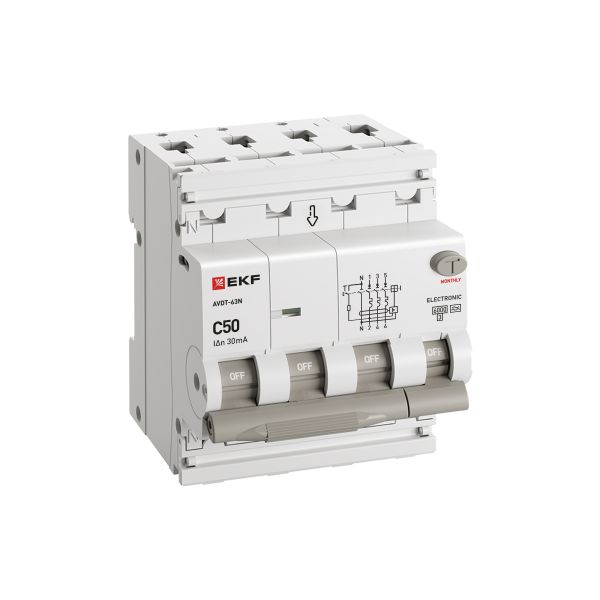

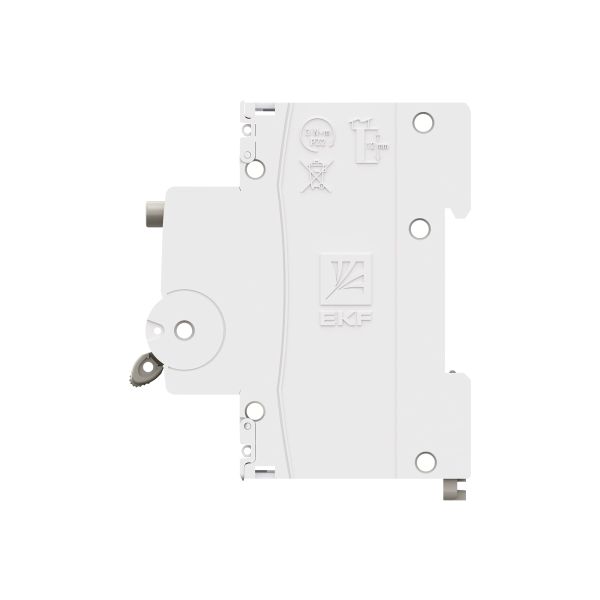

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
| Характеристика отключения | Без задержки |
| Тип напряжения | AC (перемен.) |
| Глубина установочная (встраив.), мм | 72 |
| Номин. ток, А | 50 |
| Номин. напряжение, В | 400 |
| Характеристика срабатывания (кривая тока) | C |
| Номин. напряжение изоляции Ui, В | 500 |
| Номин. ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Устойчивость к импульсному току, кА | 6 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Модульная ширина (общ. кол-во модульных расстояний) | 4 |
| Частота | 50/60 Гц |
| Степень защиты (IP) | IP20 |
| Количество защищенных полюсов | 3 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -25...50 |
| Общ. количество полюсов | 4 |
| Серия продукции | АВДТ-63N |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Срок службы, лет | 20 |
| Механическая износостойкость, кол-во циклов | 20000 |
| Коммутационная износостойкость, кол-во циклов | 10000 |
| Тип модуля дифференциальной защиты | Электронный |
