Артикул:
mccb45-2000-1250-v2
Внутрений код:
EKF-mccb45-2000-1250-v2
3D - модель (1)
110,8 кб
Мастер-каталог (2)
1,9 мб
Мастер-каталог (3)
268,6 кб
Passport (4)
1 мб
Руководство (5)
794 кб
Руководство (6)
6,2 мб
Инструкция (7)
1,1 мб
Инструкция (8)
1,9 мб
Паспорт (9)
869,2 кб
Сертификат (10)
2,4 мб
Сертификат (11)
13,9 мб
Характеристики
Количество полюсов
—
3
• Cрок поставки 2-7 дней - 2 шт.
291 572.86 руб.
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

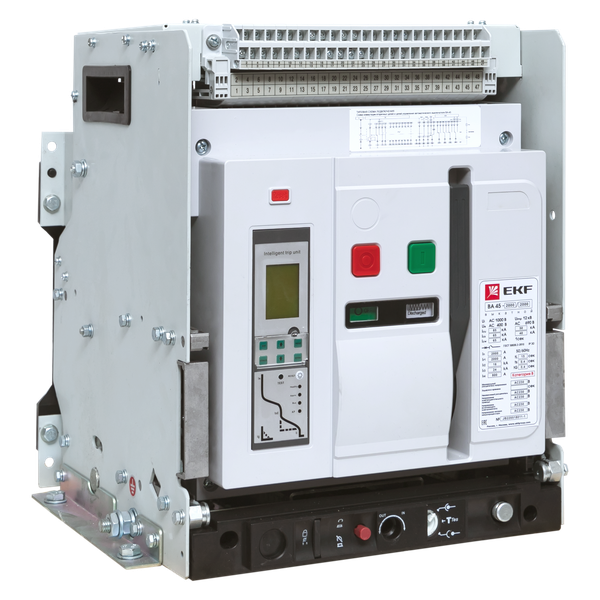

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Техническая спецификация
| Статус | Регулярная |
| Серия продукции | ВА-45 V2 |
| Номин. продолжительный ток Iu, А | 1 250 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 85 |
| Количество полюсов | 3 |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Поддержка коммуникации | Да |
| Диапазон установки расцепителя перегрузки, А | 500...1250 |
| Тип главных выводов | Горизонтальные |
| Защитные функции | L.S.I.N.G. |
| Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |
| Количество и тип контактов положения выключателя | 2 НО, 4 перекидных |
| Количество и тип аварийных контактов | 1 НЗ |
| Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 - 1 x In (мин. 100А) |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Степень защиты (IP) | IP00 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 500...18750 |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Поддержка MODBUS | Да |
