Артикул:
184778
Внутрений код:
EAT-184778
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
25 416.34 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

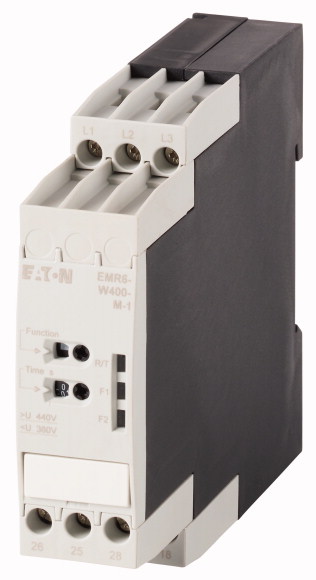

Ассортимент | Измерительные и контрольные реле EMR | ||
Основная функция | Реле контроля фаз | ||
Функция | задержка включения и выключения | ||
| Электропитание из измерительной цепи Замедление срабатывания/возврата: отсутствует = 0 или регулируется в диапазоне 0,1 - 30 с Пороговые значения и асимметрия регулируются в диапазоне 2 - 25 % от среднего значения фазовых напряжений Трехфазные сети | |||
Контрольное напряжение на каждую фазу | UN | В перем. тока | 400 В перем. тока, 50/60 Гц |
Контроль | Последовательность фаз (с возможностью отключения) Выпадение фазы Перенапряжение Пониженное напряжение | ||
графические условные обозначения |   | ||
Питающее напряжение | 400 V AC, 50/60 Hz | ||
Ширина | мм | 22.5 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC, UL, CSA, CCC, GL | ||
Механический срок службы | Переключения | x 106 | 30 |
Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
Температура окружающей среды | |||
Эксплуатация | °C | ||
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | + 60 | |
Хранение | °C | - 40 - 85 | |
установочное положение | любая | ||
Удароустойчивость | Класс 2 | ||
Класс защиты | |||
Клеммы | IP20 | ||
корпус | IP50 | ||
Поперечные сечения соединения | мм² | ||
одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
Стандартная отвёртка | мм | 5.5 x 0.8 | |
Начальный пусковой момент | Нм | 0.6 - 0.8 | |
крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
Питающее напряжение | 400 V AC, 50/60 Hz | ||
Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
потребляемая мощность | VA | 18 | |
Номинальная частота | f | Гц | 50 - 60 |
Продолжительность включения | % продолжительность включения | 100 | |
| Временной цикл | |||
Время задержки включения | с | 0,25 | |
Время замедления возврата | с | регулировка в диапазоне 0,1 - 30 | |
Ошибка времени в пределах питающего напряжения | % | ≦ 0.5 | |
Ошибка времени в пределах диапазона температур | %/°C | ≦ 0.06 | |
| Измерительные цепи | |||
Частота | Гц | 50/60 ± 10 % | |
Гистерезис | % | 0 … 5 | |
Частота | Гц | 50/60 ± 10 % | |
Цикл измерения | мс | макс. 50 | |
Температурная ошибка | %/°C | ≦ 0.06 | |
Ошибка в пределах напряжения питания | % | ≦ 0.5 | |
| Индикация состояния | |||
Питающее напряжение | Желтый светодиод | ||
Перенапряжение | Красный светодиод: F1 включен | ||
Пониженное напряжение | Красный светодиод: F2 включен | ||
Индикация состояния (светодиод) | желтый, горит: питающее напряжение желтый, горит (R/Т): реле замкнуто желтый, мигает (R/Т): отсчет времени задержки красный, горит (F1): перенапряжение красный, горит (F2): пониженное напряжение красный: F1 горит, F2 мигает: выпадение фазы красный, мигает (попеременно F1 и F2): ошибка последовательности фаз | ||
| Контакты релейных выходов | |||
Номинальное напряжение | Ue | В перем. тока | 250 |
Расчетный рабочий ток | Ie | A | |
AC-12 при 230 В | Ie | A | 4 |
AC-15 при 230 В | Ie | A | 3 |
DC-12 при 24 В | Ie | A | 4 |
DC-13 при 24 В | Ie | A | 2 |
Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
Электрический срок службы | Переключения | x 106 | > 0.1 |
| Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 | ||
Размеры
 |
