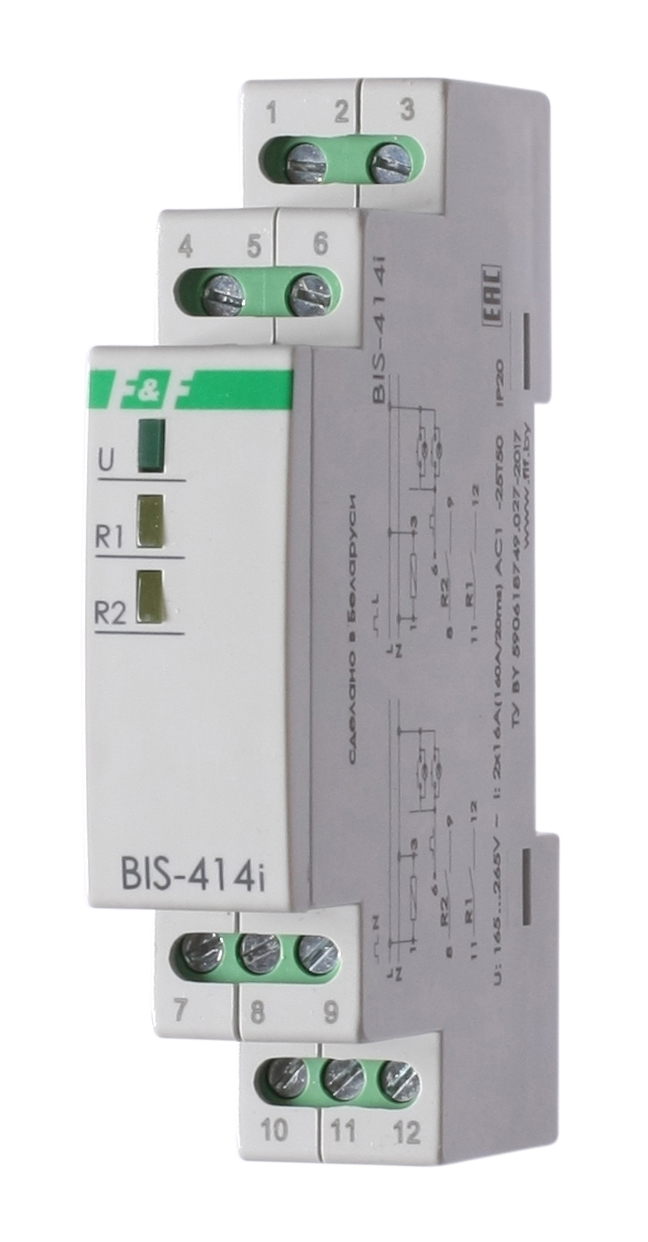

Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Особенности- два исполнительных реле;
Область примененияОсвещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.
Принцип работыВключение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью работы реле является круговое последовательное управление двумя нагрузками. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Артикул | EA01.005.015 |
Код ETIM | EC000188 |
Напряжение питания | 165-265 В AC |
Максимальный коммутируемый ток (AC1) | 2х16 А (120A/20ms) |
Максимальная мощность нагрузки | см. табл. 1 Руководства |
Контакт | 2NO |
Напряжение управления | 185-265 В AC |
Ток управляющего контакта | |
