Для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Область примененияВо всех отраслях промышленности, строительстве, ЖКХ, энергетике, транспорте и т.д.., где применяются электродвигатели большой мощности.
ОсобенностиДля переключения обмоток трёхфазных двигателей большой мощности со схемы «ЗВЕЗДА» в «ТРЕУГОЛЬНИК» при пуске. Время пуска 1-1000 с.

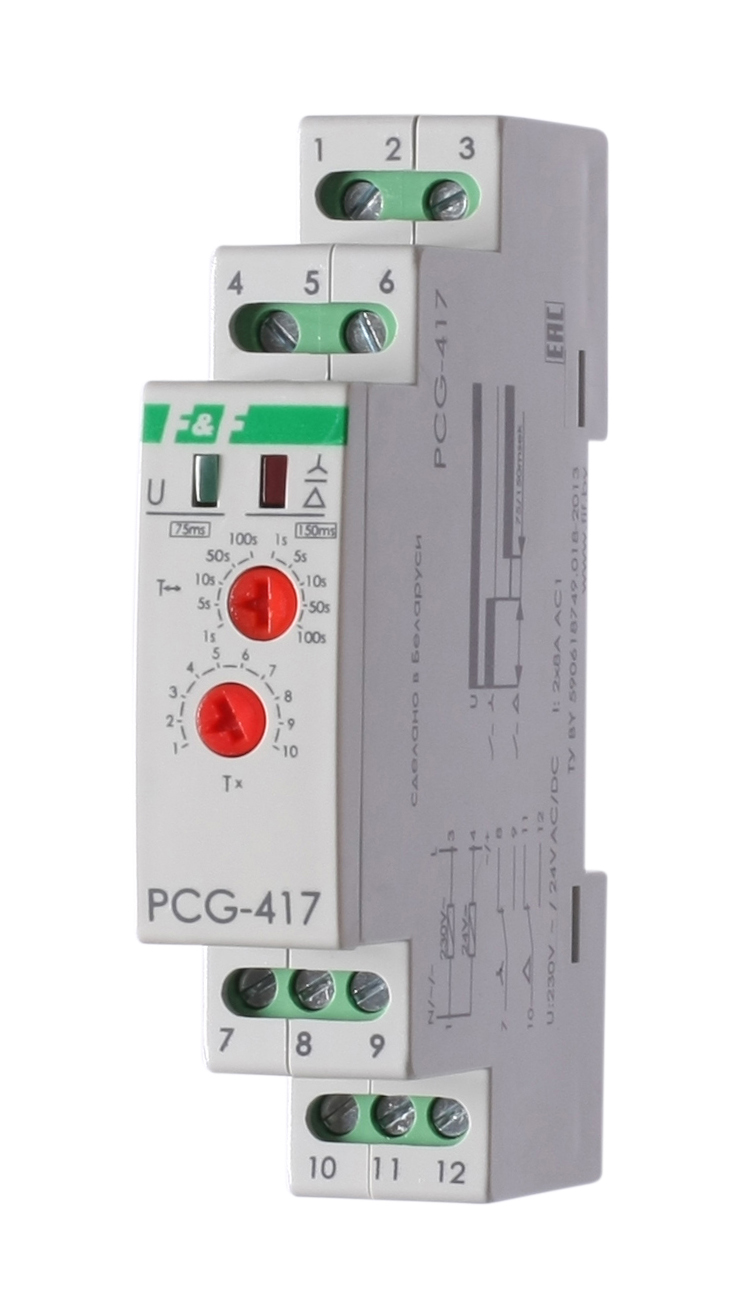

Принцип работыРеле времени PCG-417 имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sλ (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S∆ (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
| Тип реле времени | звезда-треугольник |
| Артикул | EA02.001.020 |
| Код ETIM | EC001669 |
| Напряжение питания, В | |
| -клеммы 1-3 | 230 AC |
| -клеммы 1-4 | 24 AC/DC |
| Максимальный коммутируемый ток, А | 2x8 AС-1 / 250 В |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 2NO/NC (2 переключающих) |
| Максимальный ток катушки контактора, А | 2 |
| Время пуска в режиме «ЗВЕЗДА», с | 1...1000 |
| Время переключения, мс | 75 / 150 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 0,8 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 74 |
| Монтаж | на DIN-рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
