Для включения / выключения потребителей в системах автоматики на заданный отрезок времени.
Особенности- Многофункциональное (3 функции).
Область примененияВ вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

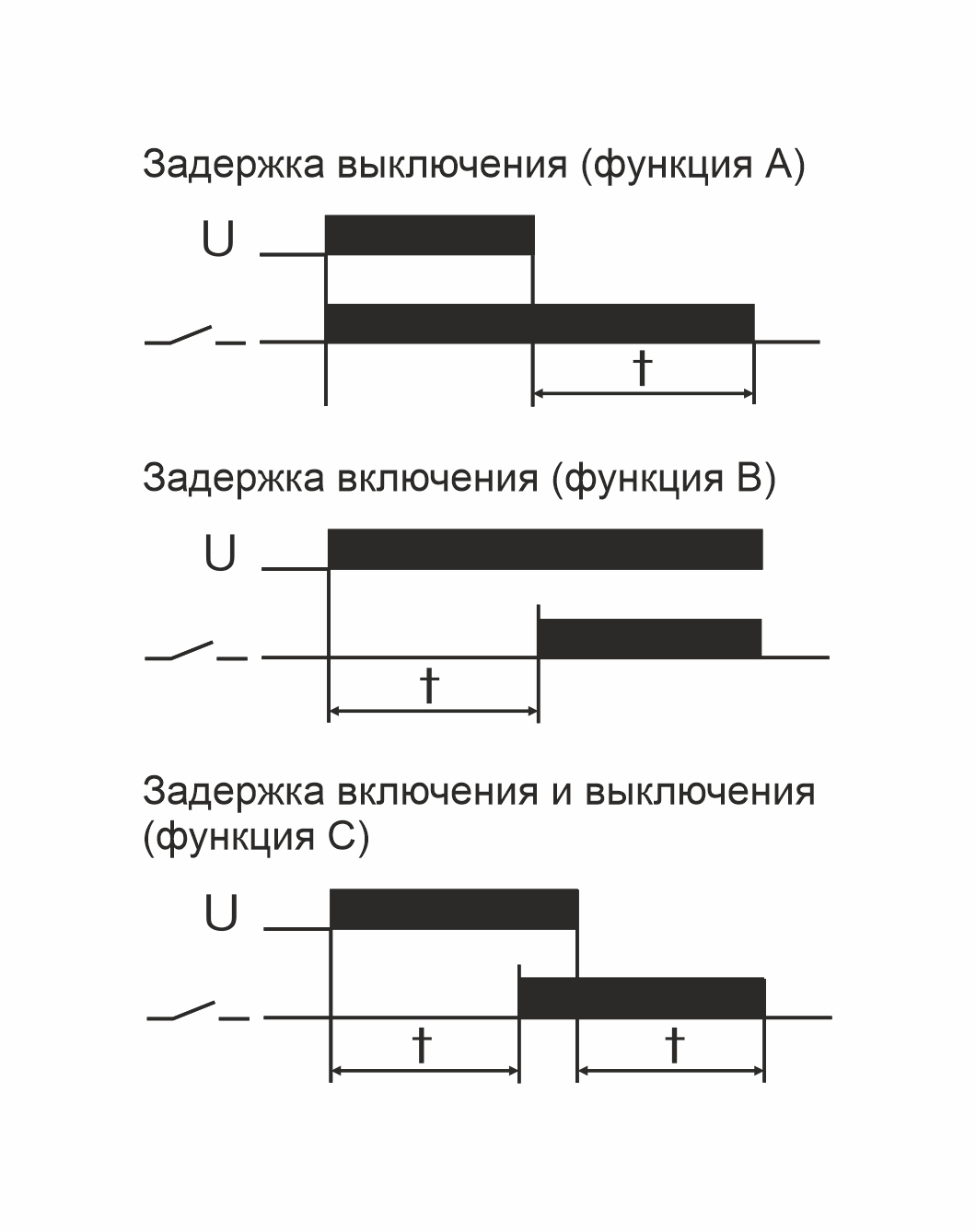

Принцип работы:Задержка выключения (А): после подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.Задержка включения (В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 5-4 и 8-7 и начинается отсчет времени t, по истечении которого контакты переключаются в положения 5-6 и 8-9 и в таком положении остаются до отключения питания.Задержка включения и выключения (С): после подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении которого контакты переключаться в положения 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
| Тип реле времени | многофункциональное |
| Артикул | EA02.001.021 |
| Код ETIM | EC001669 |
| Напряжение питания, В | |
| -контакты 1-2 | 9...24 DC |
| -контакты 1-3 | 24...264 АС/DC |
| Максимальный коммутируемый ток, А | 2x8 AС-1 / 250 В |
| Максимальный ток катушки контактора, А | 2 |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 2NO/NC (2 переключающих) |
| Задержка включения, мс | 100 |
| Диапазон выдержки времени, с | |
| -функция A, C | 0,1...600 |
| -функция B | 0,5...990 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, г | 57 |
| Монтаж | на DIN-рейку 35 мм |
