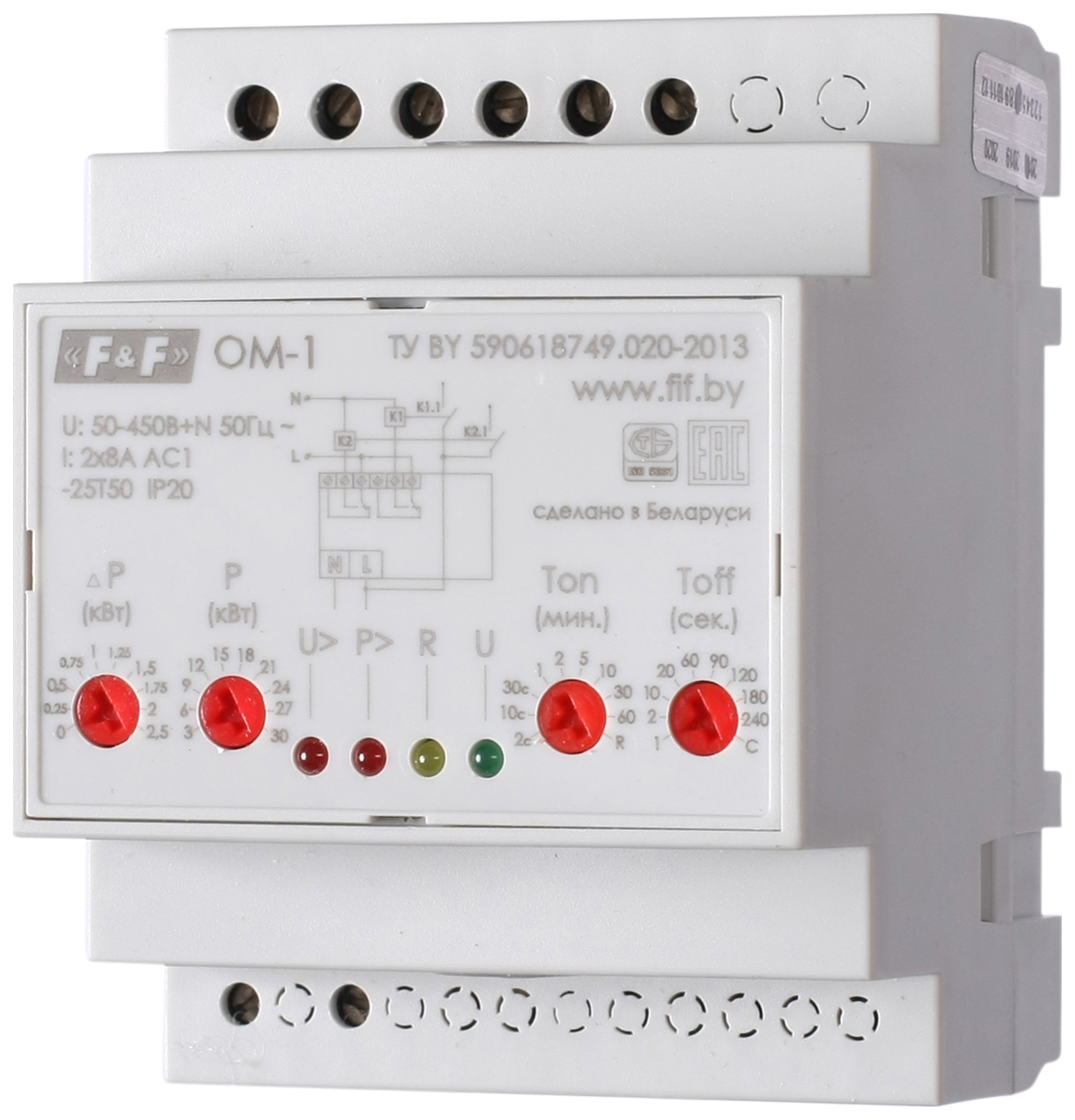

Однофазный ограничитель мощности ОМ-1 многофункциональный, 3-30 кВт, возможно ограничение мощности от 1,5 кВт предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 1-х фазных сетях.
Принцип работыОграничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока, вычисляет действующее значение потребляемой мощности в фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ-1 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через контактор. Исполнительное реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе). Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась. ОМ-1 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут. В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.
| Артикул | EA03.001.001 |
| Код ETIM | EC001443 |
| Напряжение питания | 50-450 В; 50 Гц |
| Максимальный ток контактов реле (AC1) | 2х8 А |
| Контакт | 2NO/NC |
| Диапазон контролируемой мощности | 3-30 кВт |
| Дискретность установки мощности, грубо | 3 кВт |
| Дискретность установки мощности, точно | 0,25 кВт |
| Задержка отключения при перегрузке по мощности (Toff) | 1-240 cек. |
| Задержка повторного включения нагрузки (Тon) | 2-3600 cек. |
| Время отключения при: | |
| - падении напряжения ниже 160 В | 5 cек. |
| - повышении напряжения более 260 В | 0,1 cек. |
| - перегрузке по току | по токовременной характеристике |
| Диапазон рабочих температур | от -25 до +50 °С |
| Диаметр сквозных отверстий измерительных цепей | 10,5 мм |
| Степень защиты | IP20 |
| Габариты (Ш×В×Г) | 70x90x65 мм |
| Тип корпуса (см. Приложение 1) | 4S |
