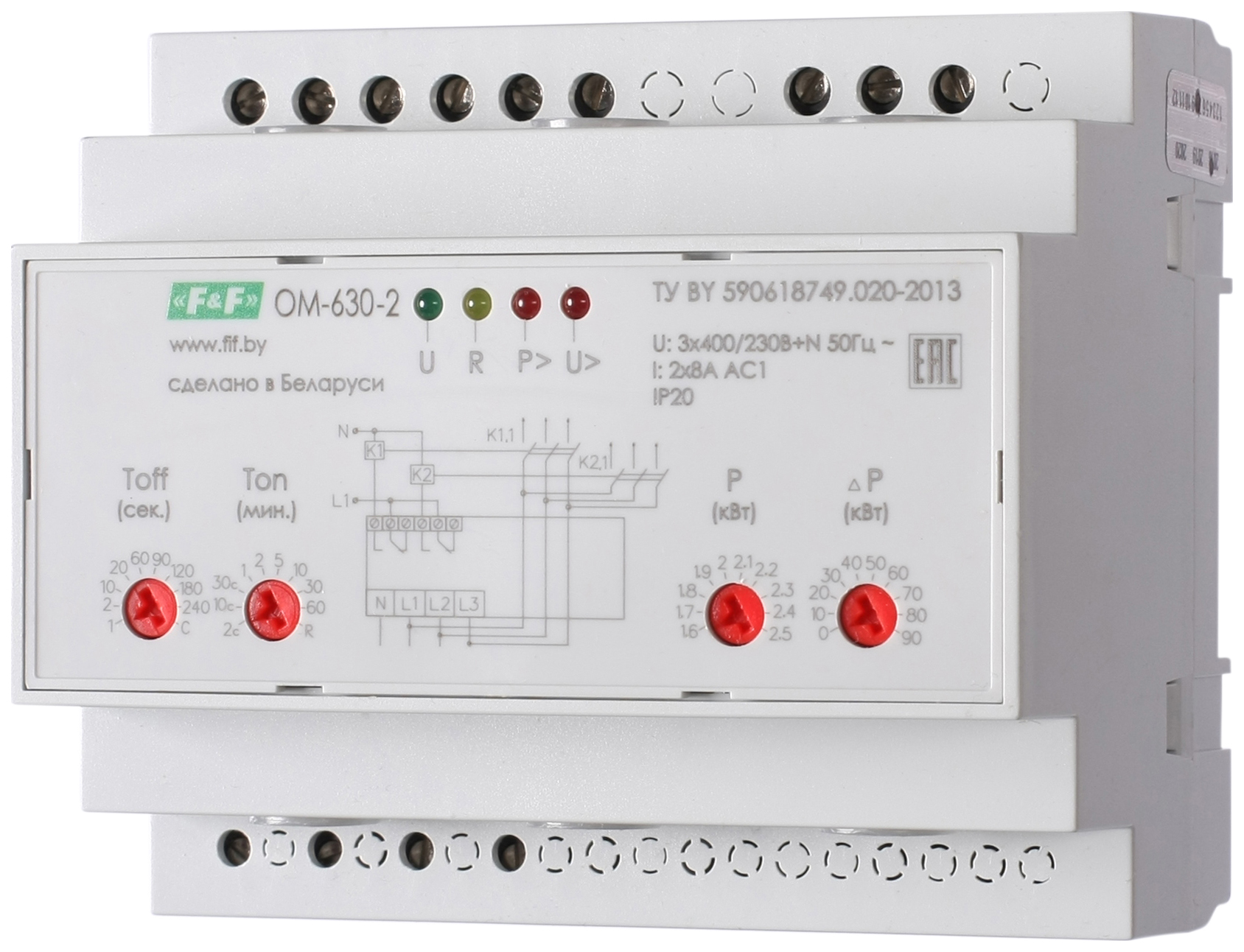

Ограничитель мощности OM-630-2 трехфазный, многофункциональный, предназначен для непрерывного контроля потребляемой от сети питания мощности, работы с внешними трансформаторами тока для для ограничения мощности свыше 50 кВт, отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Обзор на каналеФункциональные возможности
Наличие двух выходных реле К1 и К2 позволяет реализовать не- сколько режимов работы (оговаривается при заказе):
Защитные функции• Отключение нагрузки (потребителя) при обрыве нулевого провода.
Дополнительные функциональные возможности ОМ для трёхфазных сетей• Выбор варианта определения значения отключаемой мощности:
Принцип действияОМ основан на вычислении величины потребляемой мощности и сравнении её с заданным значением. Ограничитель контролирует напряжение и потребляемый ток нагрузки встроенными трансформаторами тока, вычисляет значение потребляемой мощности отдельно в каждой фазе (ОМ-630 и модификации) и обрабатывает эти значения, в соответствии с выбранным алгоритмом работы. Нагрузка подключается к сети питания через соответствующий контактор, катушкой которого управляет исполнительное реле ОМ. При превышении мощности установленного значения ОМ отключает нагрузку на время, установленное потребителем. По истечении этого времени нагрузка автоматически включается. Если потребляемая мощность по прежнему превышает установленный порог, нагрузка снова отключается.
| Артикул | EA03.001.009 |
| Код ETIM | EC001443 |
| Напряжение питания, В | 3х(50-450) + N |
| Диапазон контролируемой мощности, кВт | (1,6-2,5)хК* |
| Дискретность установки мощности (грубо), кВт | 0,1 |
| Дискретность установки мощности (точно), кВт | 0,01 |
| Задержка отключения при перегрузке по мощности (Toff), с | 1-240 |
| Задержка повторного включения нагрузки (Ton), с | 2-3600 |
| Диапазон контролируемых напряжений, В: | |
| - нижний | 160 |
| - верхний | 260 |
| Время срабатывания, с: | |
| - для нижнего порога | 10 |
| - для верхнего порога | 0,5 |
| Задержка отключения при перегрузке по току, с | 0,1 |
| Максимальный ток контактов реле, А | 2х8 AC-1 / 250В AC |
| Максимальный ток катушки контактора, А | 2х2 AC-15 |
| Контакт | 2NO/NC |
| Погрешность измерения, %: | |
| - напряжения в диапазоне 50...300В, не более | 2 |
| - тока* в диапазоне 3...100А, не более | 3 |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | от -25 до +50 |
| Подключение | винтовые зажимы 2,5мм2 |
| Габариты (ШхВхГ), мм | 105x90x65 |
| Тип корпуса | 6S |
| Масса, г | 341 |
| Монтаж | на DIN-рейке 35мм |
| ** При токах более 180А погрешность измерения возрастает до 10%. |
