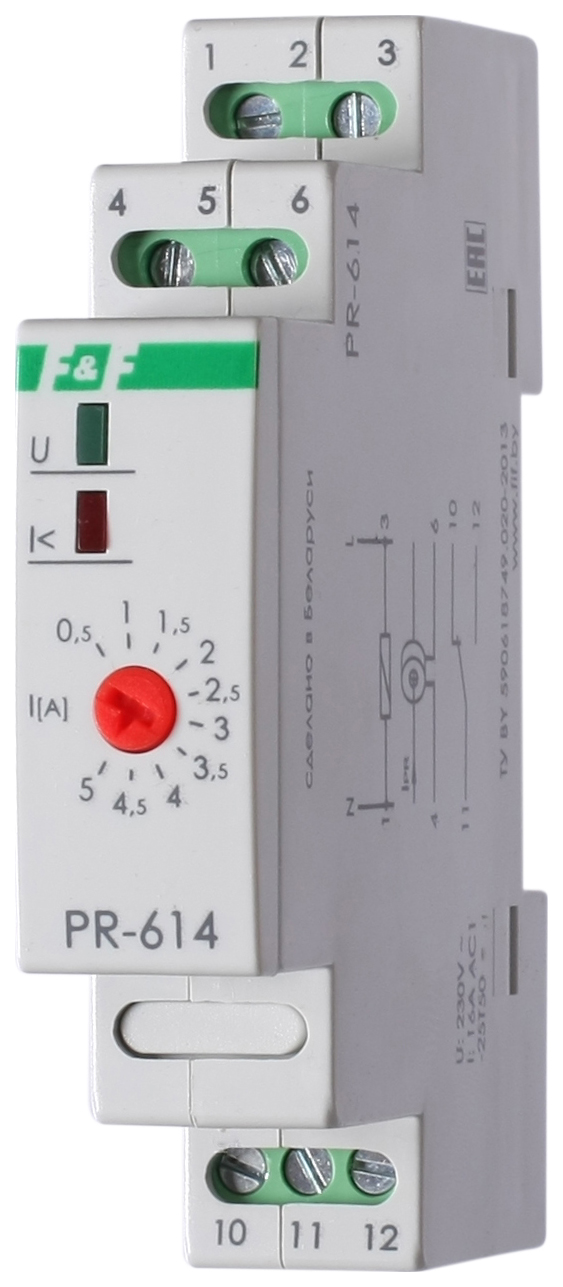

Реле тока PR-614 предназначены для отключения неприоритетных цепей при превышении допустимой величины потребления электроэнергии. Применяются в случае, когда к сети подключены как минимум два потребителя электроэнергии, которые работают независимо друг от друга, а их одновременная работа при полной нагрузке приводит к отключению цепи (предохранитель, автомат и т.п.) или кратковременному потреблению мощности, превышающей лимит. Реле отключает неприоритетную цепь, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке. Реле работает с внешним трансформатором тока, вход которого включен в приоритетную цепь, выход - к измерительным зажимам реле. Диапазон измеряемого тока зависит от типа применяемого трансформатора.
Принцип работыПотенциометром на передней панели изделия устанавливается величина тока в приоритетной цепи, при превышении которой отключается неприоритетная цепь. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.
| Артикул | EA03.003.005 |
| Код ETIM | EC001440 |
| Напряжение питания | 230 В; 50 Гц |
| Максимальный ток приоритетной цепи | в зависимости от внешнего трансформатора тока |
| Максимальный ток нагрузки неприоритетной цепи (AC1) | 16 А |
| Максимальный ток катушки контактора | 3 А |
| Диапазон регулировки тока приоритетной цепи, при котором отключается неприоритетная цепь | в зависимости от внешнего трансформатора тока |
| Контакт | 1NO/NC |
| Задержка выключения неприоритетной цепи | 0,1 с |
| Задержка включения неприоритетной цепи | 0,2 с |
| Диапазон рабочих температур | от -25 до +50 °С |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
