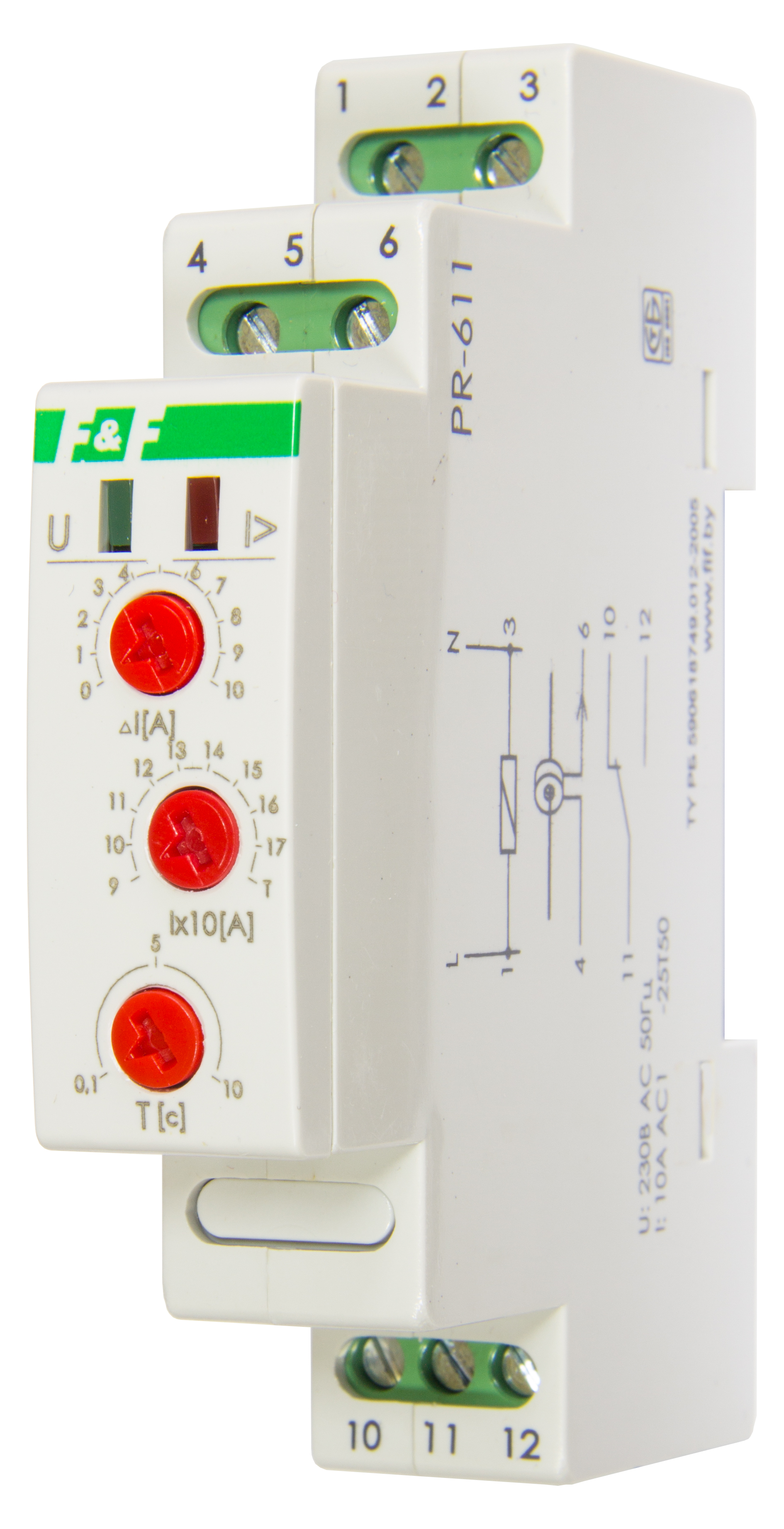

Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.
Особенности- напряжение питания 230 В;
Область примененияПрименяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Принцип работыРеле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения. При этом осуществляется управление цепью питания катушки независимого расцепителя, отключающего нагрузку от сети питания. При восстановлении параметров тока, достижении снижения на 5% от установленного контролируемого значения, реле тока с задержкой в 5 секунд срабатывает и переключает контакты в исходное положение. Цепь питания катушки независимого расцепителя разрывается, нагрузка подключается к сети питания.
| Артикул | EA03.004.004 |
| Код ETIM | EC001440 |
| Напряжение питания, В | 230 AC |
| Максимальный коммутируемый ток, А | 10 AC-1 |
| Максимальный ток катушки контактора, А | 2 AC-15 |
| Контакт | 1NO/NC |
| Диапазон контролируемых токов, А | 90…180 |
| Дискретность установки тока, А | |
| грубо, х10 | 9…17 |
| точно, х1 | 0…10 |
| Погрешность измерения тока, % | 5 |
| Задержка отключения, сек | 0,1…10 |
| Задержка повторного включения при снижении тока на 5% от установленного значения, сек | 5 |
| Индикация включения питания | зеленый светодиод |
| Индикация срабатывания по току | красный светодиод |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,062 |
| Монтаж | на DIN- рейке 35 мм |
