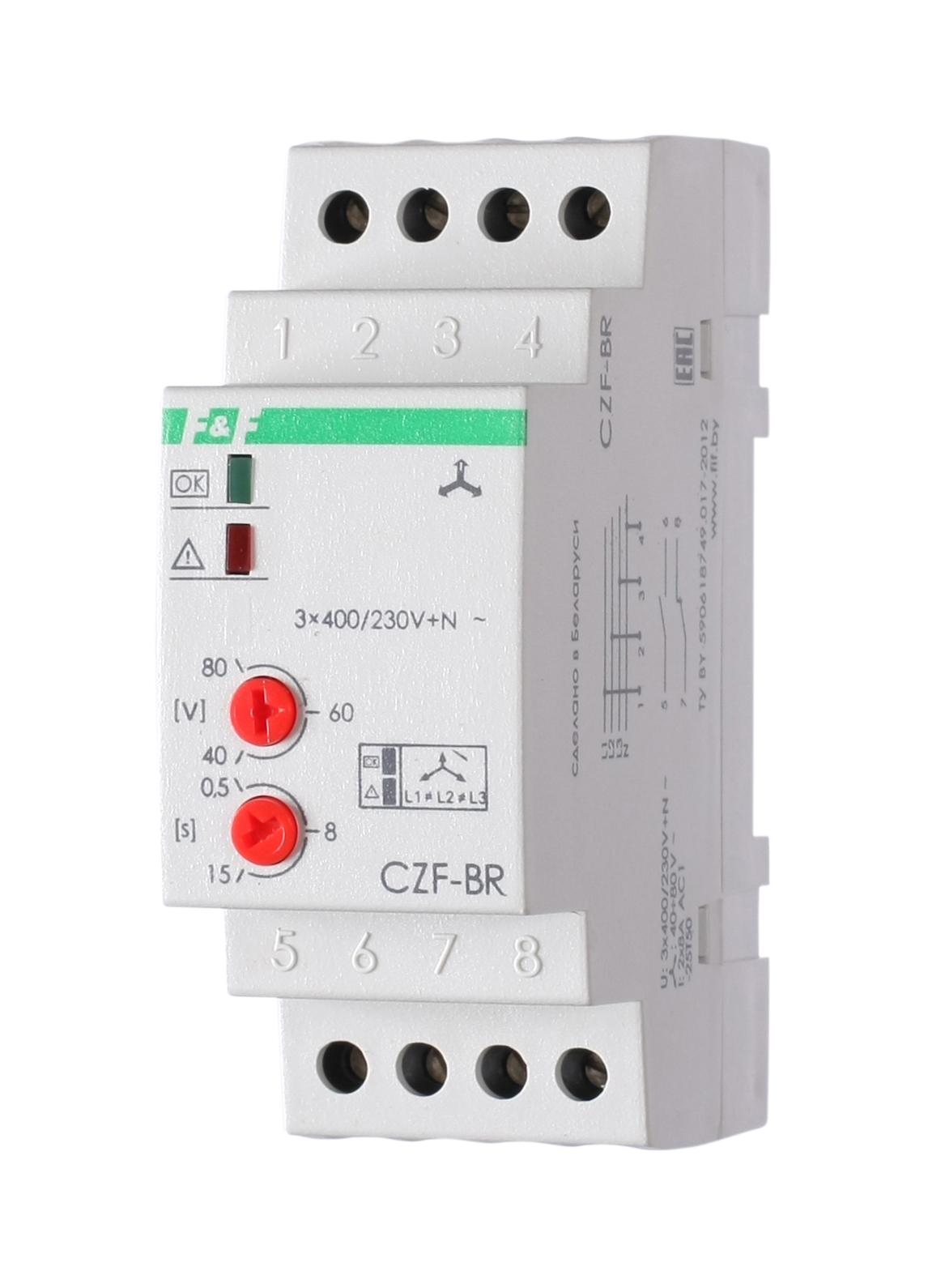

Реле контроля фаз CZF-BR предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
Особенности1. Контроль наличия фаз.
Область примененияПрименяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.001.003 |
| Код ETIM | EC001441 |
| Напряжение питания, В/Гц | 3х400/230+N / 50 |
| Максимальный коммутируемый ток, А | 2х8 АС-1 / 250 В |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 1NO, 1NC |
| Индикация | 2 светодиода |
| Асимметрия напряжений, регулируемая, В | 40…80 |
| Задержка отключения, с | |
| -по асимметрии (регулируемая) | 0,5...15 |
| -при обрыве фазы | 0,1 |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,6 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 2S |
| Масса, г | 110 |
| Монтаж | DIN-рейка 35мм |
