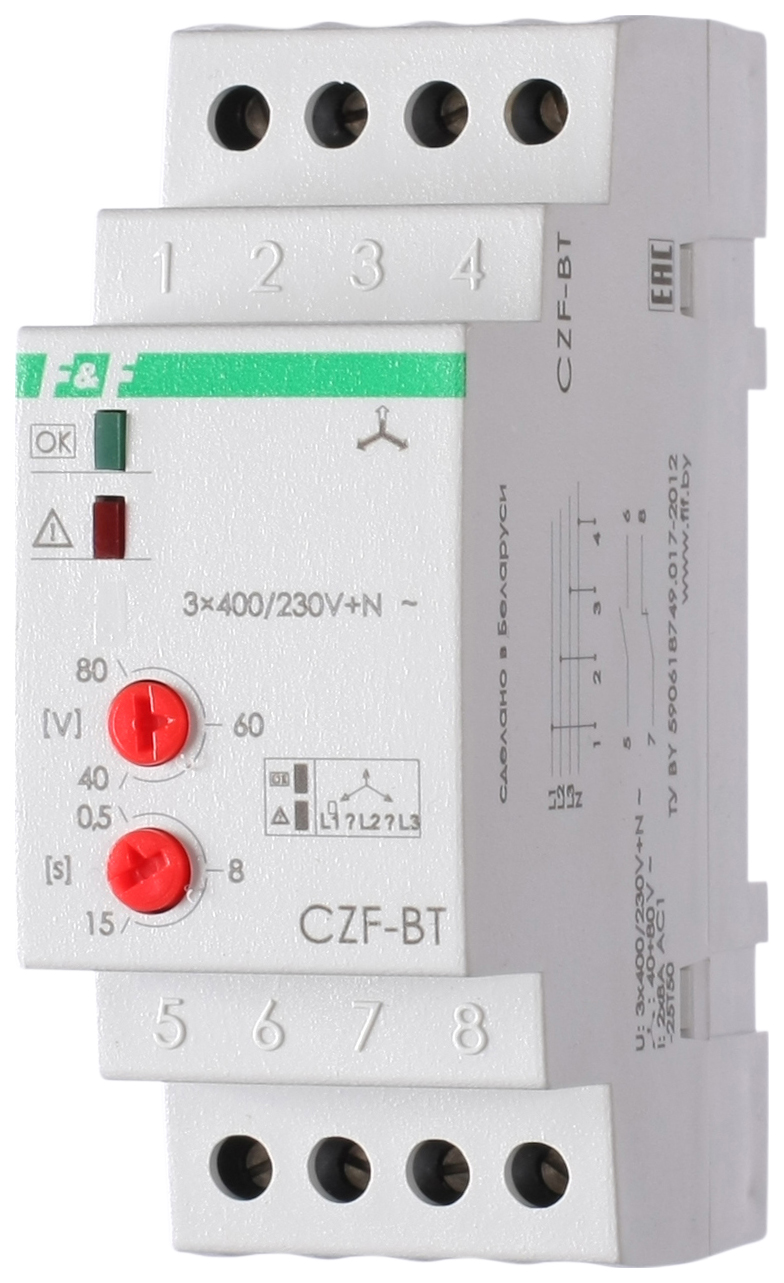

Автомат защиты электродвигателей CZF-BT предназначен для защиты электродвигателей и элек-троустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения напряжения более 260В, снижения напряжения ниже 160В, обрыва нулевого провода.
Принцип работыЕсли параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 5,6 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с регулируемой задержкой 0,5-15 с. В случае снижения напряжения менее 160В изделие выключается с задержкой 5 с. В случаях отсутствия хотя бы одной из фаз, повышения напряжения более 260В изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.001.004 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 В +N; 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO, 1NC |
| Сигнализация питания | зеленый светодиод |
| Максимальная асимметрия напряжения (регулируемая) | 40-80 В |
| Гистерезис | 5 В |
| Напряжение отключения: | |
| при падении напряжения в фазах | 160 В |
| при повышении напряжения в фазах | 260 В |
| Задержка отключения (регулируемая) | 0,5-15 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1,6 Вт |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 35х90х65 мм |
| Тип корпуса (см. Приложение 1) | 2S |
