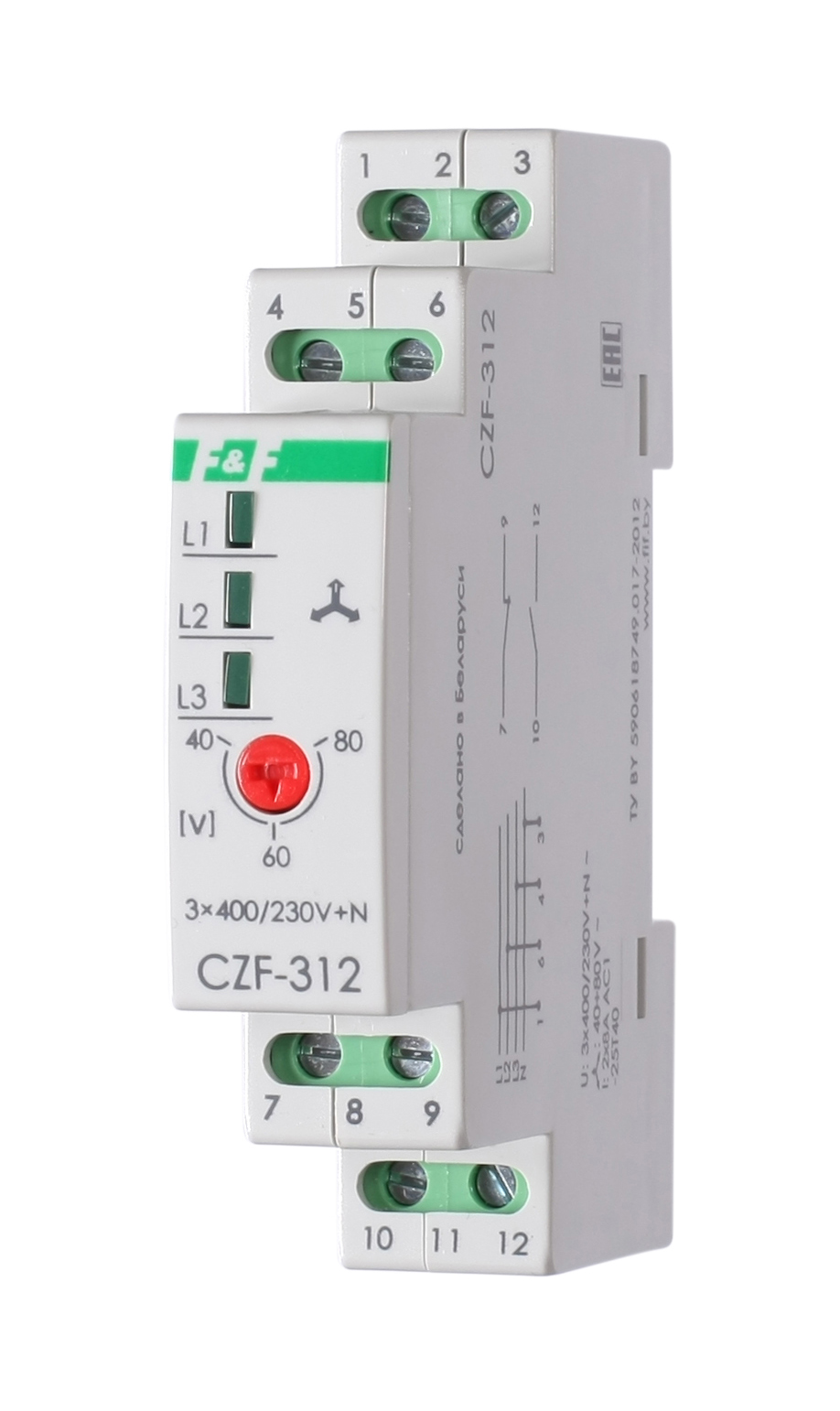

Реле контроля фаз CZF-312 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
Область примененияПрименяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле 10-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.001.007 |
| Код ETIM | EC001441 |
| Напряжение питания, В / Гц | 3x230+N / 50 |
| Максимальный коммутируемый ток, А | 2х8 AС-1 |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Максимальный ток катушки контактора, А | 2 AC-15 |
| Контакт | 1NO, 1NC |
| Индикация | светодиод для каждой фазы |
| Асимметрия напряжения, В | 40...80 |
| Напряжение отключения при падении напряжения в фазах, В | 160 |
| Задержка отключения, с | |
| -при асимметрии | 0,3 |
| -при падении напряжения | 0,3 |
| -при обрыве фазы | 0,1 |
| Гистерезис, В | 5 |
| Потребляемая мощность, не более, Вт | 1 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 70 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
