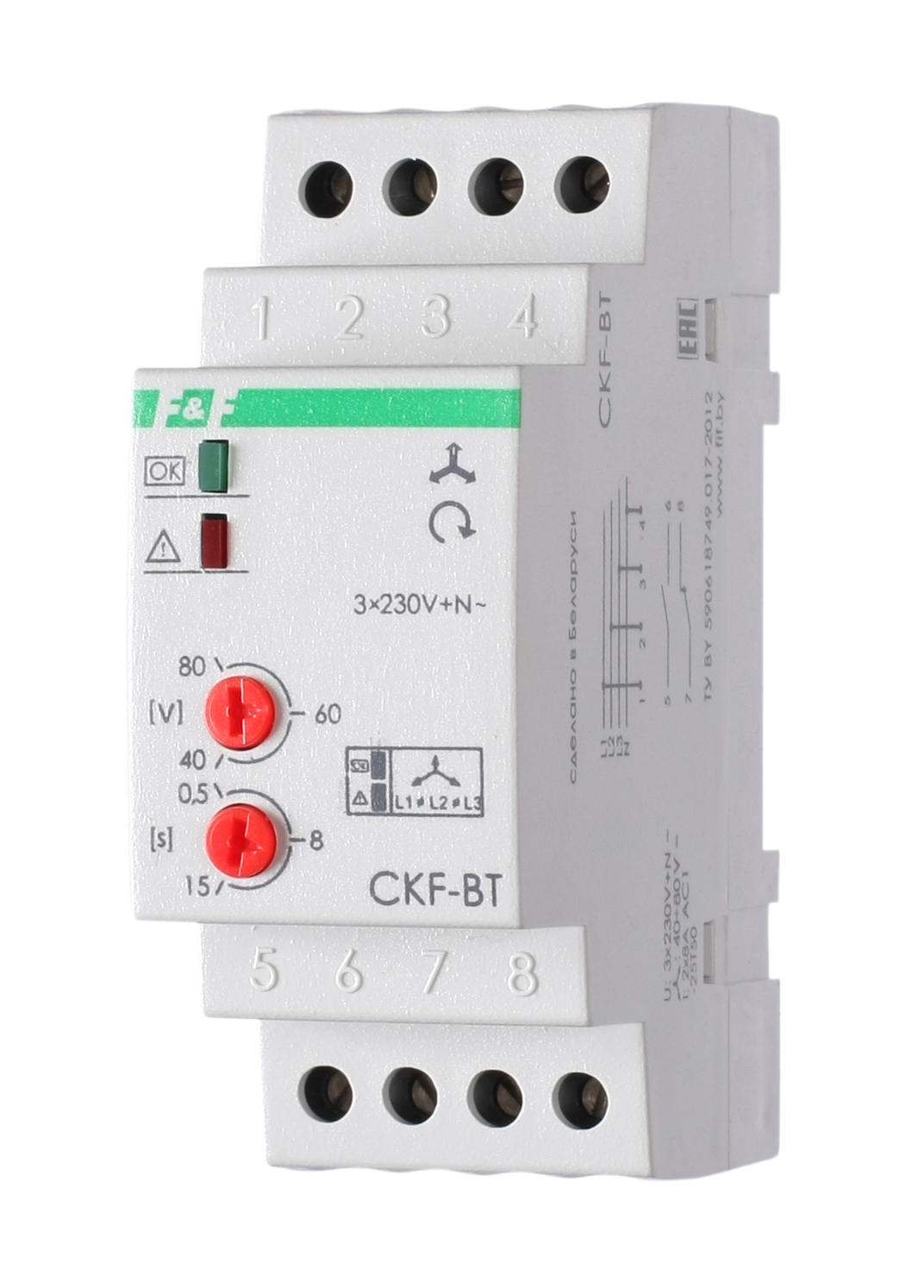

Реле контроля фаз CKF-BT предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
Область примененияПрименяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле 5, 6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Во втором случае выключение происходит с регулируемой задержкой 0,5-15 секунд. В случае 4 изделие выключается с задержкой 5 секунд. В случаях 1, 3, 5, 6 изделие выключается с задержкой 0,1 секунды. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.002.004 |
| Код ETIM | EC001441 |
| Напряжение питания, В/Гц | 3х230+N / 50 |
| Максимальный коммутируемый ток, А | 2х8 АС-1 / 250 В |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 1NO, 1NC |
| Индикация | 2 светодиода |
| Асимметрия напряжений, регулируемая, В | 40…80 |
| Напряжение отключения, В | |
| -нижний порог | 160 |
| -верхний порог | 260 |
| Задержка отключения, с | |
| -по асимметрии (регулируемая) | 0,5...15 |
| -при падении напряжения | 5 |
| -при повышении напряжения | 0,1 |
| -при обрыве фазы | 0,1 |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,6 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 2S |
| Монтаж | DIN-рейка 35 мм |
