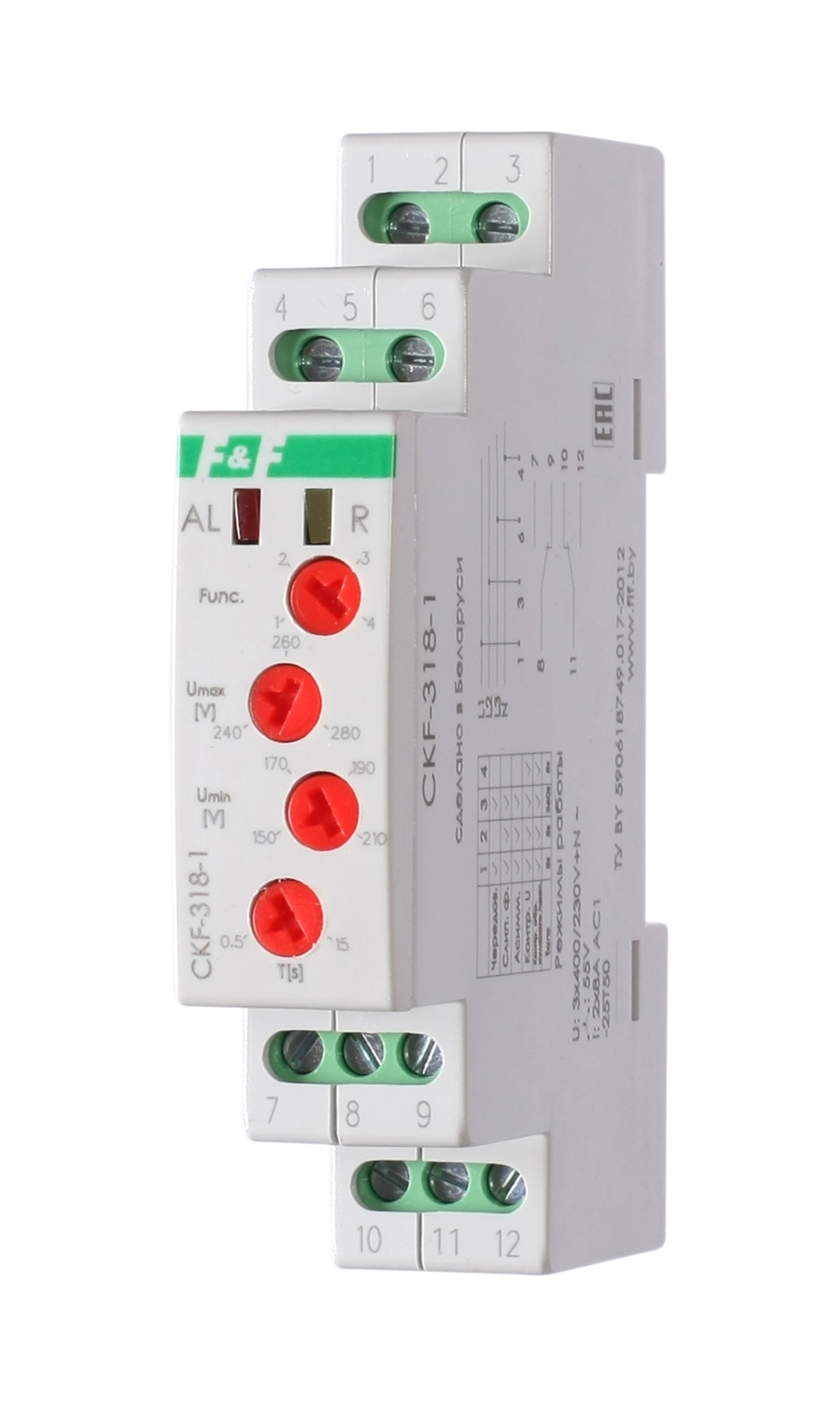

Реле контроля фаз CKF-318-1 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:
Обзор на канале Отличительные особенности:Принцип работыПереключателем на лицевой панели устанавливается один из 4-х режимов работы (см. табл.1). После подачи напряжения питания, если параметры сети в допустимых пределах, контакты 7-8, 11-12 замыкаются, горит жёлтый светодиод на лицевой панели. Нагрузка может быть подключена к сети питания. При выходе параметров сети за допустимые пределы контакты 7-8, 11-12 размыкаются, и нагрузка отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.002.007 |
| Код ETIM | EC001441 |
| Напряжение питания, В / Гц | 3x230+N / 50 |
| Допустимые напряжения Uфmax/Uфmin, В | 400/50 |
| Максимальный коммутируемый ток, А | 2х8 AС-1/250В AC |
| Контакт | 2NO/NC |
| Максимальная мощность нагрузки | см. табл. 3 РЭ |
| Максимальный ток катушки контактора, А | 2 |
| Индикация | 2 светодиода |
| Напряжение отключения, В | |
| -при падении напряжения в фазах | 150...210 |
| -при повышении напряжения в фазах | 240...280 |
| Асимметрия напряжения, В | 55 |
| Гистерезис, В | 5 |
| Задержка отключения, с* | |
| -при асимметрии | 0,5…15 |
| -при падении напряжения | 0,5…15 |
| -при повышении напряжения | 0,3 |
| Задержка включения, с | 5/360 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1.6 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С** | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Габариты (ШхВхГ), мм | 70 |
| Тип корпуса | 1S |
| Масса, г | 73 |
| Монтаж | на DIN-рейку 35 мм |
| ** - УХЛ2 диапазон рабочих температур от -40 до +55 °С. |
