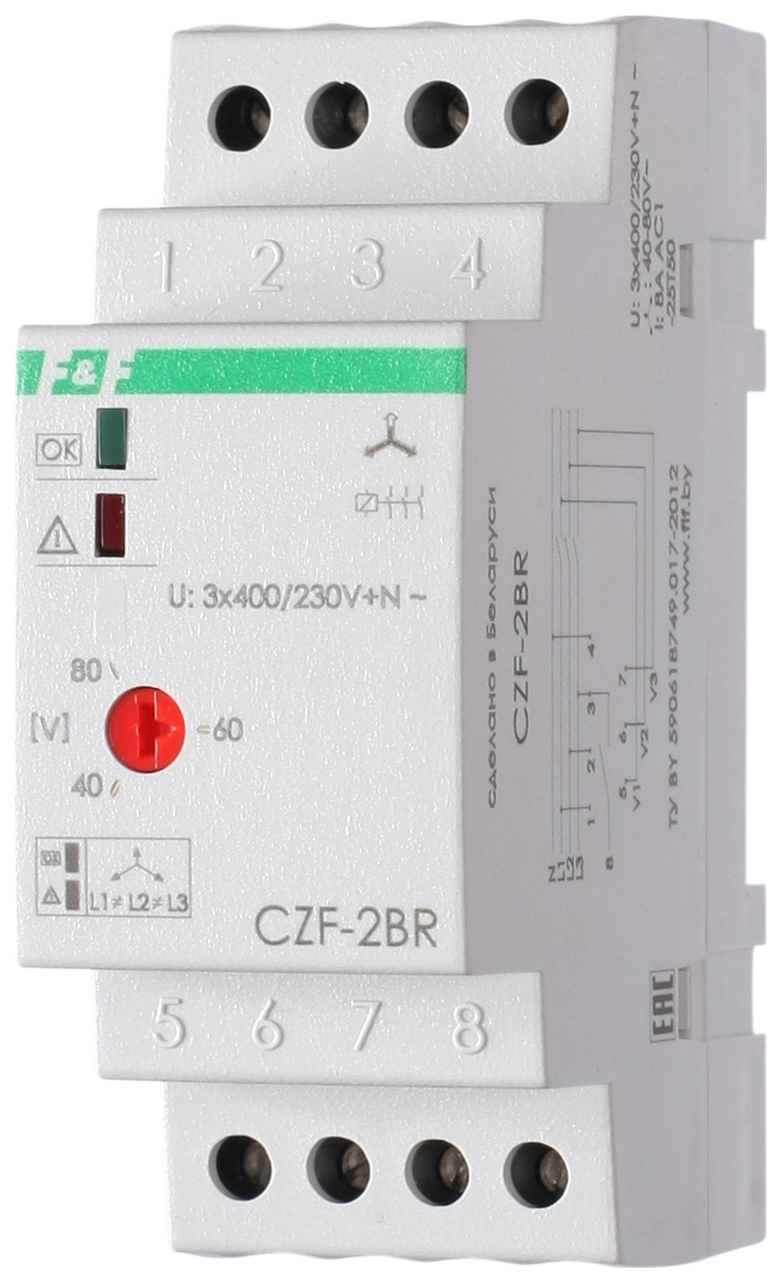

Реле CZF-2BR предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.

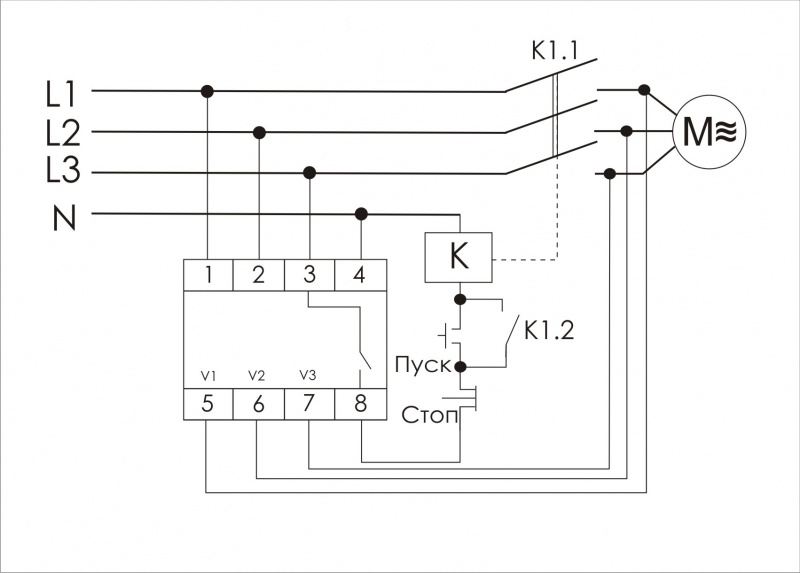

Принцип работыЕсли параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 сек. В случае 1 изделие выключается с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания. В случае 3 включение изделия происходит после полного снятия напряжения и последующей его подаче.
Артикул | EA04.003.003 |
Код ETIM | EC001441 |
Напряжение питания | 3x400/230 B +N; 50 Гц |
Максимальный ток катушки контактора | 2 А |
Контакт | 1NO |
Сигнализация включения нагрузки | зеленый светодиод |
Сигнализация аварии контактора | красный светодиод |
Напряжение отключения | 160 В |
Асимметрия напряжения | 40-80 В |
Гистерезис | 5 В |
Задержка отключения | 3-5 с |
Диапазон рабочих температур | от -25 до +50°С |
Потребляемая мощность | 1,6 Вт |
Габариты (ШхВхГ) | 35х90х65 мм |
Тип корпуса (см. Приложение 1) | 2S |
