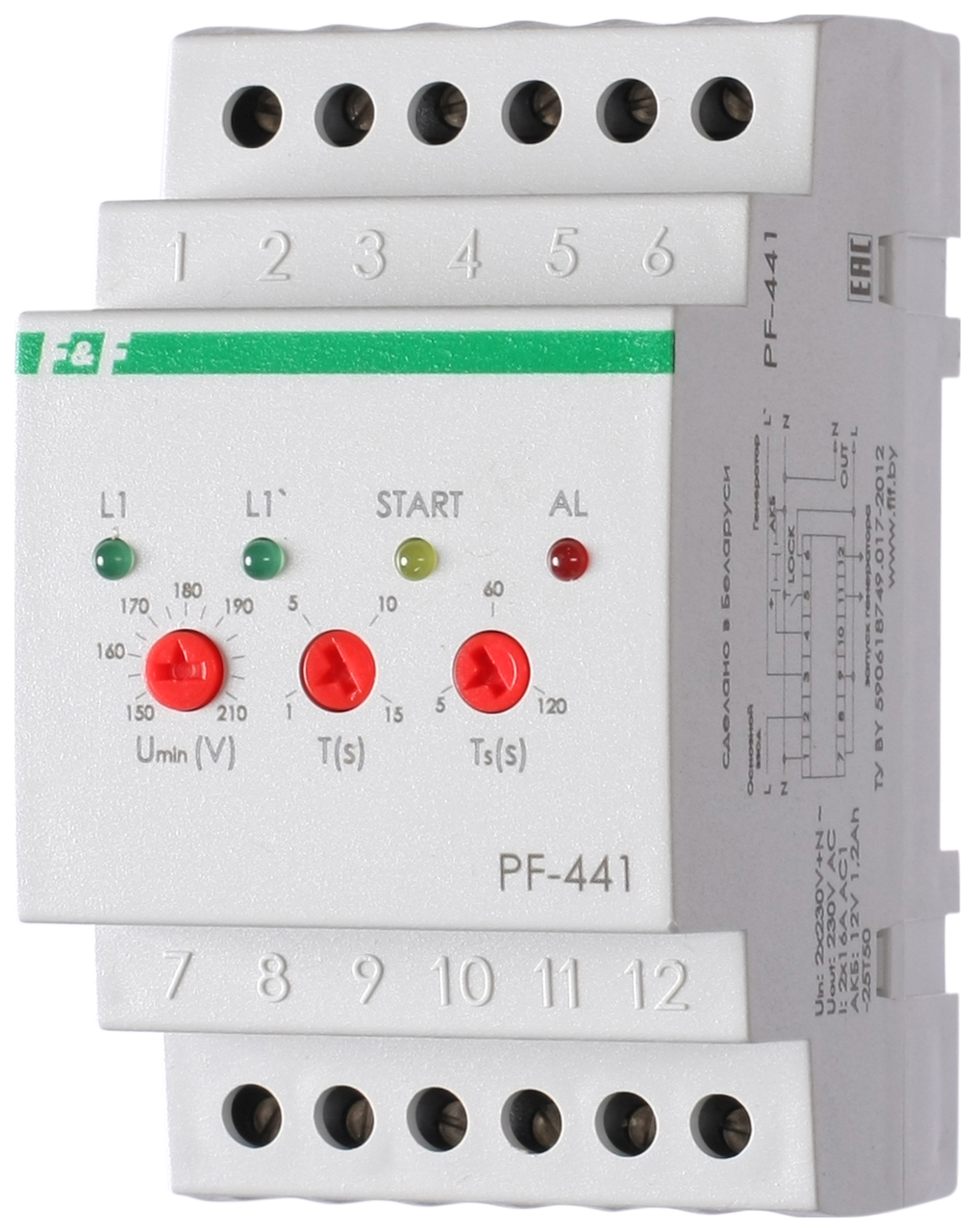

Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.
Принцип работыЕсли напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.
Отличительные особенности:Функциональные возможности:- контроль верхнего и нижнего допустимых пределов напряжения;
| Артикул | EA04.005.002 |
| Код ETIM | ЕС001438 |
| Номинальное напряжение питания: | |
| от контролируемой сети (зажимы 1-2) | 230 В; 50 Гц |
| от генератора (зажимы 1-3) | 230 В; 50 Гц |
| от внешней аккумуляторной батареи (зажим 1-4) | 10-12 В |
| Максимально допустимое напряжение (зажимы 1-2,3) | 400 В AC |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Максимальный ток катушки контактора | 3 А AC15 |
| Контакты | 3NO |
| Порог напряжения | |
| нижний, регулируемый | 150-210 В |
| верхний | 270 В |
| Гистерезис | 5 В |
| Время переключения | 0,3 с |
| Время восстановления | 10 с |
| Время запуска генератора | 5-120 с |
| Время отключения (ускоренное) при U>300 В | |
