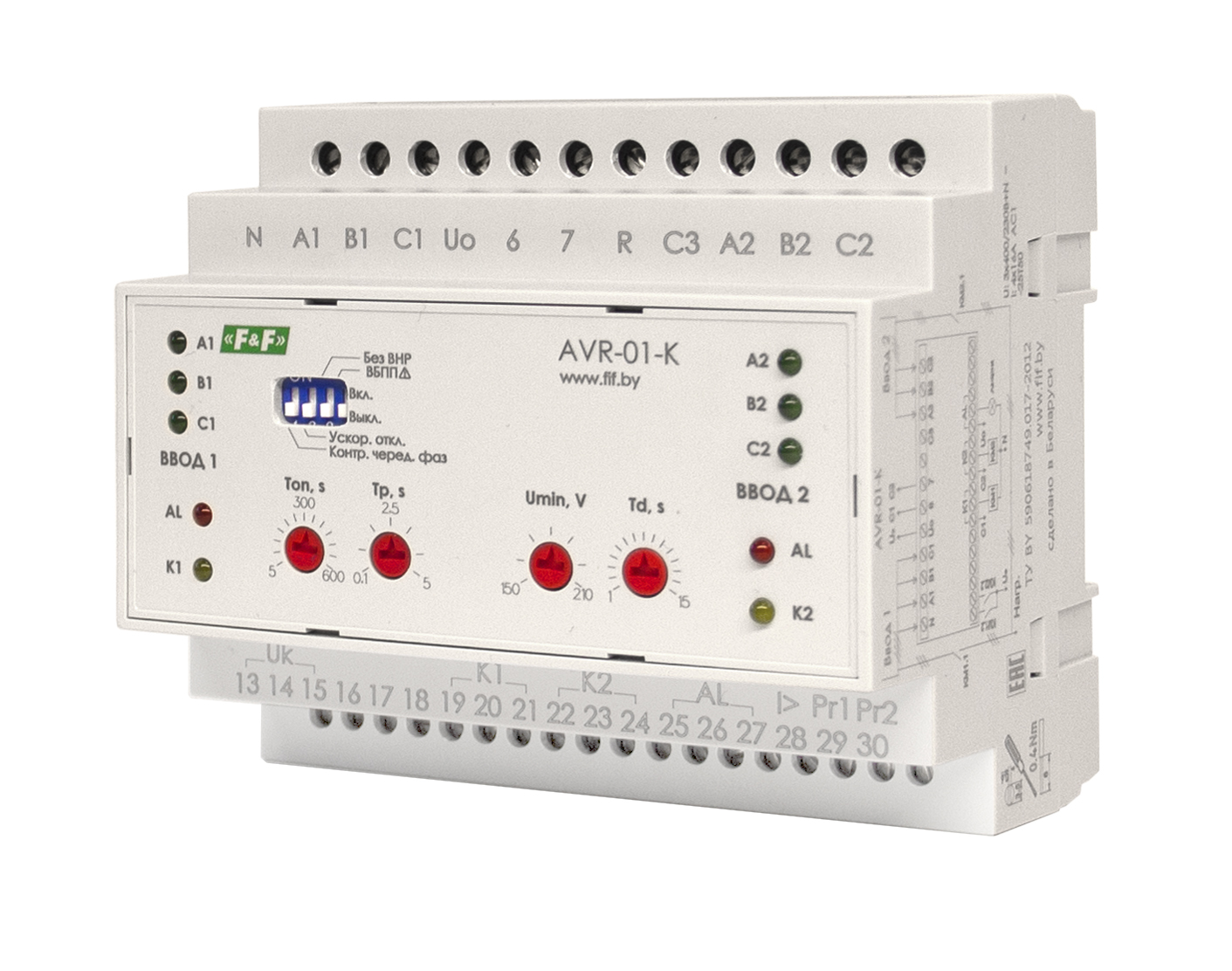

Устройство управления AVR-01-K предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания и одной отходящей к нагрузке линии.
Типовые решения блоков АВР можно скачать на форуме компании.АЛЬБОМ СХЕМ на базе устройств управления резервным питанием.Особенности AVR-01-K:1. Управление контакторами и моторными приводами.
Область примененияПрименяется для построения систем ввода резервного питания.
Принцип работыУстройство управления AVR-01-K контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого устройством AVR-01-K. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах. После восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета, нагрузка переключится на него либо сохранит питание от текущего ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-K.
| Артикул | EA04.006.001 |
| Код ETIM | EC002057 |
| Тип контролируемых линий | 4-х проводная (3х400В+N) |
| Кол-во контролируемых вводов | 2 |
| Кол-во исполнительных реле | 4 |
| Частота контролируемых вводов, Гц | 45…55 |
| Максимально допустимое фазное напряжение на вводах, В | 450 AC |
| Макс. ток контактов реле, А | 16 AC-1 |
| Макс. ток катушки контактора, А | 3 |
| Контакты | 4 NO/NC (4 переключающих) |
| Порог напряжения, В | |
| - нижний (регулируемый) | 150...210 |
| - верхний (фиксированный) | 270 |
| Допустимая асимметрия напряжения, В | 80 |
| Время отключения, с | |
| - при отсутствии напряжения (обрыве фазы)* | 0,1 |
| - по нижнему порогу и асимметрии (регул.) | 1...15 |
| - по верхнему порогу | 0,3 |
| Время переключения между вводами, с | 0,1...5 |
| Время возврата на основной ввод, после восстановления напряжения, с | 5...600 |
| Напряжение питания подаваемое на зажим С3 (от ИБП, если используется), В | 85...264 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Потребляемая устройством мощность, ВА | 4 |
| Максимальный ток потребления контрольных контактов, мА | 0,8 |
| Степень защиты | IP20 |
| Диапазон рабочих температур | -25...+50 |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Hм | 0,5 |
| Тип корпуса | 6S |
| Масса, кг | 0,33 |
| Монтаж | DIN-рейка 35мм |
| * Фаза считается отсутствующей, если напряжение на ней меньше 80 В. |
