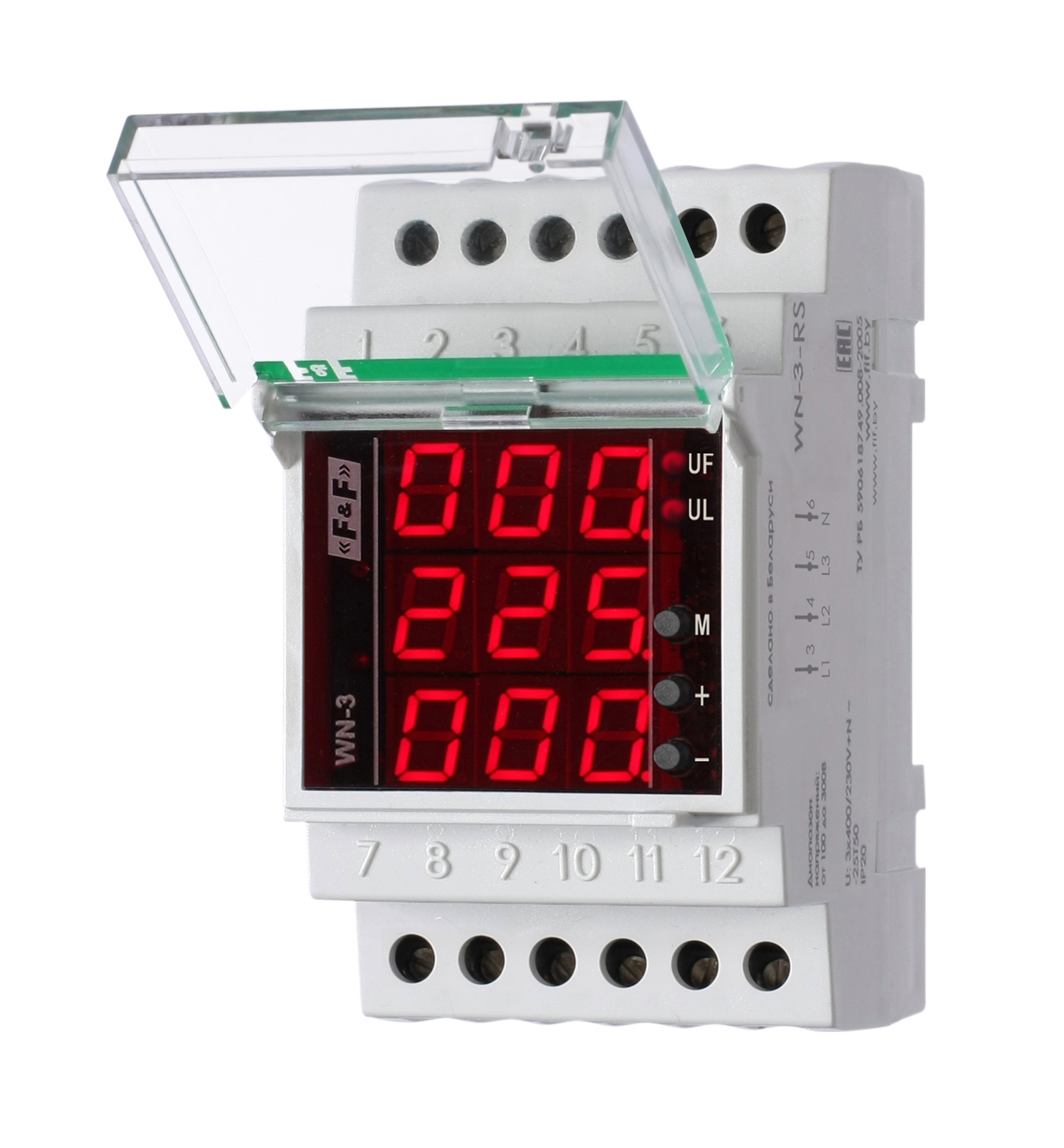

Для отображения фазного или линейного напряжения в 3-х фазной сети переменного тока и передачи данных по интерфейсу RS-485.
Область примененияПрименяется для визуального контроля напряжения в распределительных щитах, технологическом оборудовании, системах диспетчеризации и т.п.
Особенности- отображение действующих значений напряжения на цифровом индикаторе, передача по RS-485;
Принцип работыУказатель измеряет действующие значения фазных или линейных напряжений и передаёт данные по интерфейсу RS-485 согласно протокола MODBUS RTU. Значения напряжения отображаются на цифровом индикаторе указателя. Питание указателя осуществляется от измеряемого напряжения.
| Артикул | EA04.007.057 |
| Код ETIM | EC002306 |
| Напряжение питания, В | 20...450 АС |
| Диапазон рабочих частот, Гц | 47-53 |
| Диапазон отображаемых напряжений, В | 20-450 |
| Дискретность отображения напряжения, В | 1 |
| Погрешность измерения, % не более | ± 3 и 2 ед. МЗР |
| Потребляемая мощность, Вт | 4 |
| Интерфейс | RS-485 |
| Протокол | MODBUS RTU,SLAVE |
| Параметры протокола: | |
| - скорость, бит/с | 1200÷57600 |
| - бит данных | 8 |
| - стоп-биты | 1/2 |
| - биты четности | no partity, odd, even |
| - адрес | 1÷247 |
| - минимальный период опроса, мс | 100 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 3S |
| Масса, г | 140 |
| Монтаж | на DIN-рейке 35 мм |
