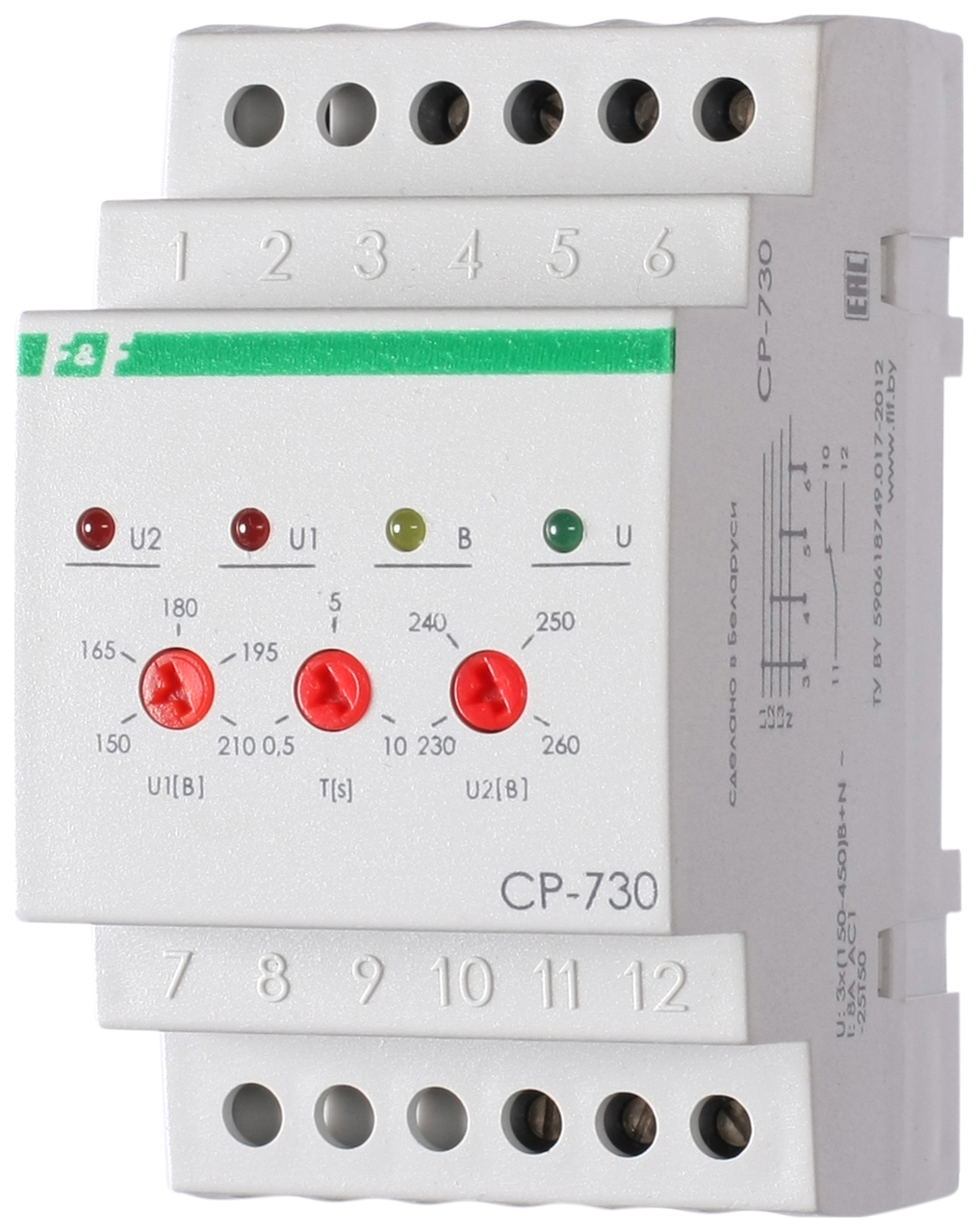

Реле контроля напряжения CP-730 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работыРеле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
Область примененияЗащита трехфазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
| Артикул | EA04.009.004 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 3x(150…450)+N |
| Максимальный коммутируемый ток, А | 16 AC-1/250В АС |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Контакт | 1 NO/NC |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 150…210 |
| -верхний порог | 0,1 |
| Погрешность измерений, не более % | 3 |
| Гистерезис, В | 5 |
| Задержка отключения, с:* | |
| -нижний порог, асимметрия | 0,5…10 |
| * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. | |
| Время повторного включения, с | 2 |
| Потребляемая мощность, Вт | 1,75 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52,5х90х60 |
| Подключение винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 3S |
| Масса, кг | 0,112 |
| Монтаж | DIN-рейка 35 мм |
