Для непрерывного контроля величины напряжения в трехфазной сети переменного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания.

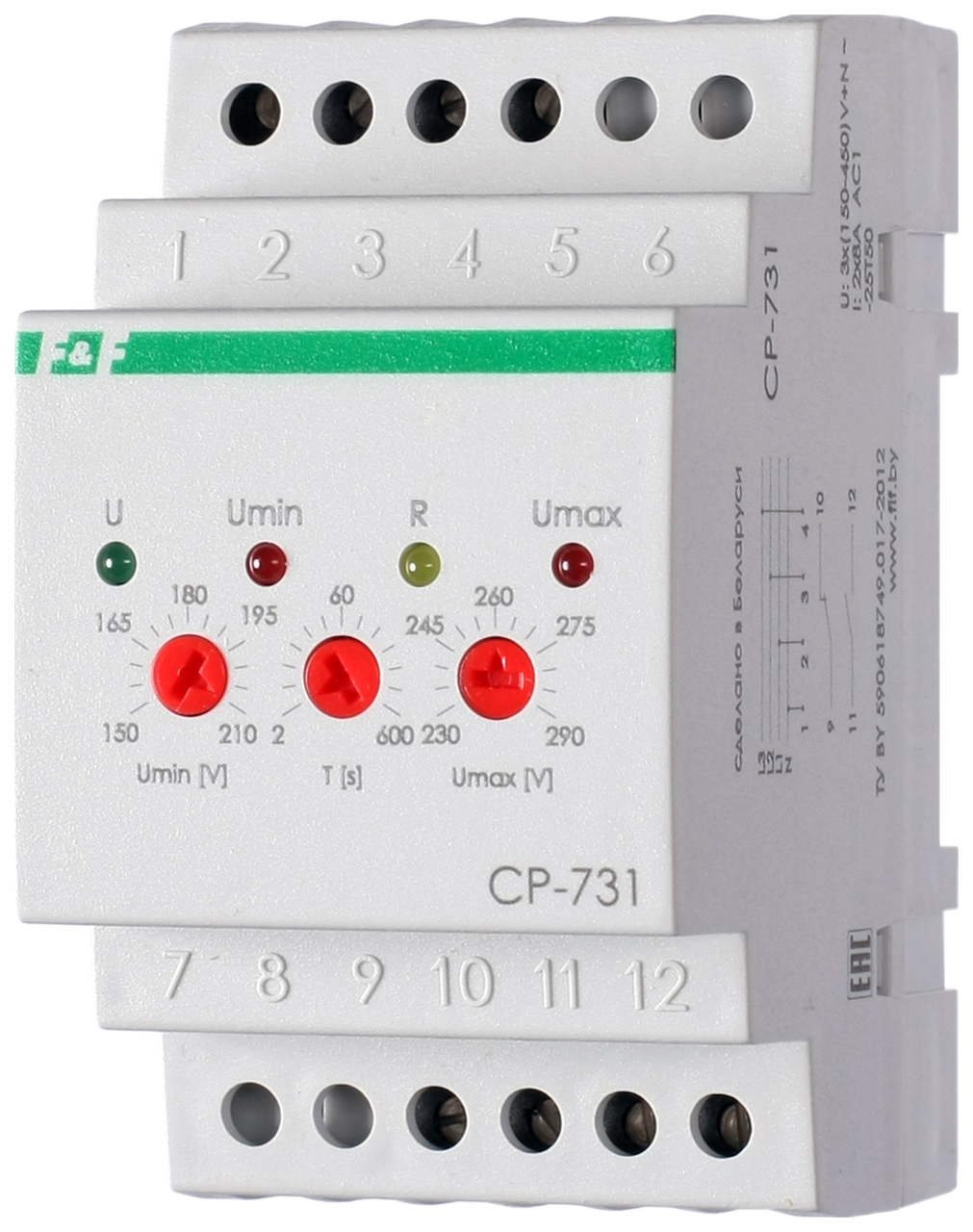

Обращаем ваше внимание, что CP-731, произведенные позднее 20.08.2018 имеют дополнительные функциональные возможности:- добавлена варисторная защита;
Принцип работыВерхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. Реле измеряет напряжение в сети и при выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.
Область примененияИспользование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
| Артикул | EA04.009.005 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 3х(50…450)+N |
| Максимальный коммутируемый ток, А | 8 АС-1/250 В АС |
| Максимальная мощность нагрузки | cм. табл.1 в РЭ |
| Контакт | 1NO, 1NC |
| Индикация | 4 светодиода |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 5 |
| -верхний порог | 0,1 |
| Задержка отключения, с:* | |
| * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. | |
| Время повторного включения | 4 c…10 минут |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,75 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Подключение винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 3S |
| Монтаж | DIN-рейка 35мм |
