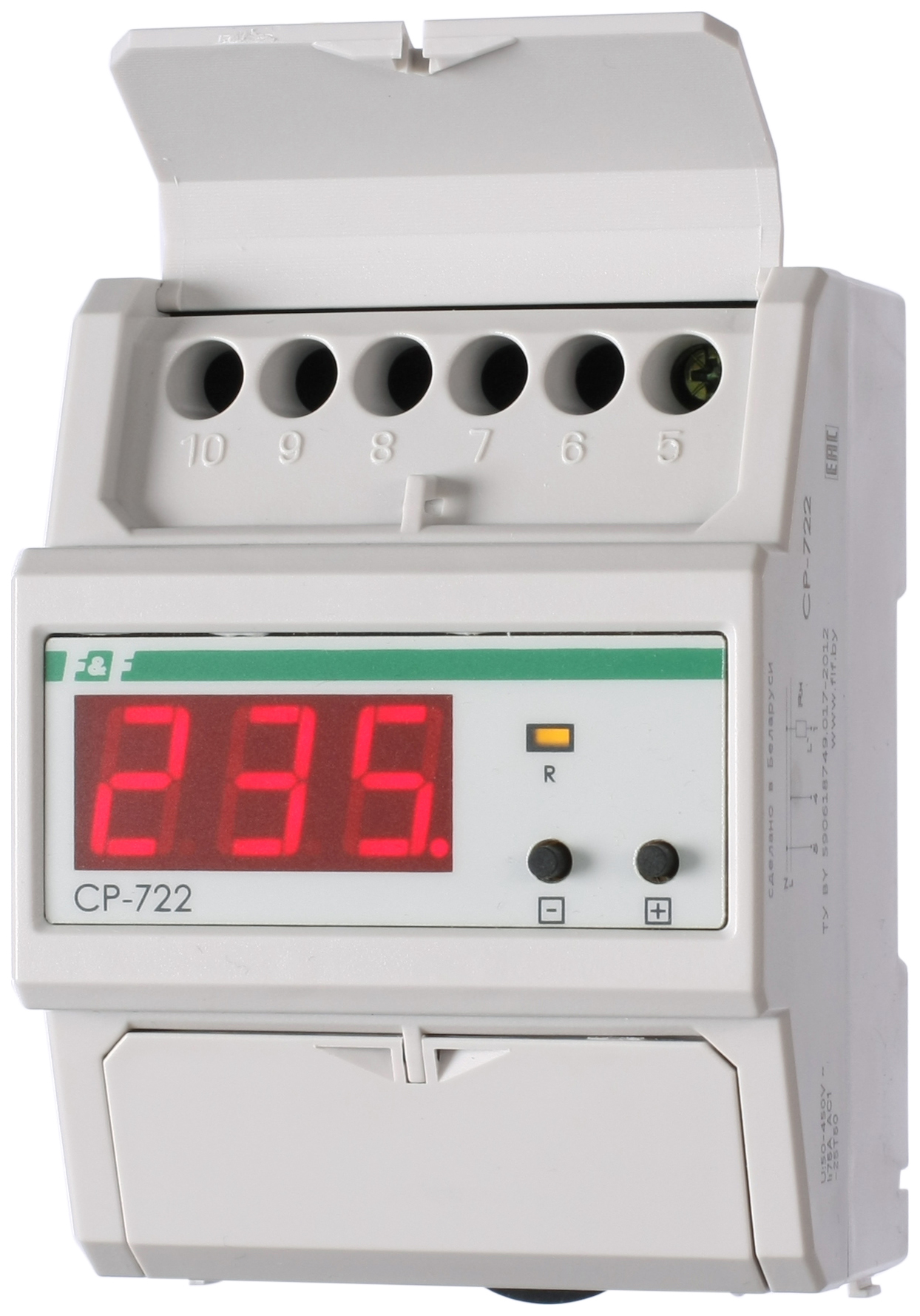

Реле контроля напряжения CP-722 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Обзор на канале Обращаем ваше внимание, что CP-722, произведенные позднее 20.08.2018 имеют дополнительные функциональные возможности:- память последней аварии;
Другие отличительные особенности СР-722: - при более 300 В время отключения не более 50 мс; - при менее 300 В время отключения от 0,1 до 1 с (программируется); - при менее 100 В время отключения не более 100 мс; - при более 100 В время отключения от 2 до 10 с (программируется);Принцип работыКонтакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения.
Область примененияЗащита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
Артикул | EA04.009.009 |
Код ETIM | EC001438 |
Напряжение питания, В | 50…450 AC |
Максимальный коммутируемый ток, А | 80 AC-1/250 В АС |
Контакт | 1 NO |
Диапазон уставок напряжений, В: | |
-нижний порог | 0,5…25 |
-верхний порог | 0,1...5 |
Погрешность измерений, не более % | 2 |
Гистерезис, В | 5 |
Задержка отключения, с:* | |
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. | |
Время повторного включения, с | 2…599 |
Коммутационная износостойкость, циклов | >100000 |
Потребляемая мощность, Вт не более | 2 |
Степень защиты | IP20 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Диапазон рабочих температур, °С | -25…+50 |
Подключение винтовые зажимы | 25 мм2 |
Момент затяжки винтового соединения, Нм | 1,2 |
Габариты (ШхВхГ), мм | 75х100х66 |
Тип корпуса | 4,5S |
Масса, кг | 0,32 |
Монтаж | DIN-рейка 35 мм |
