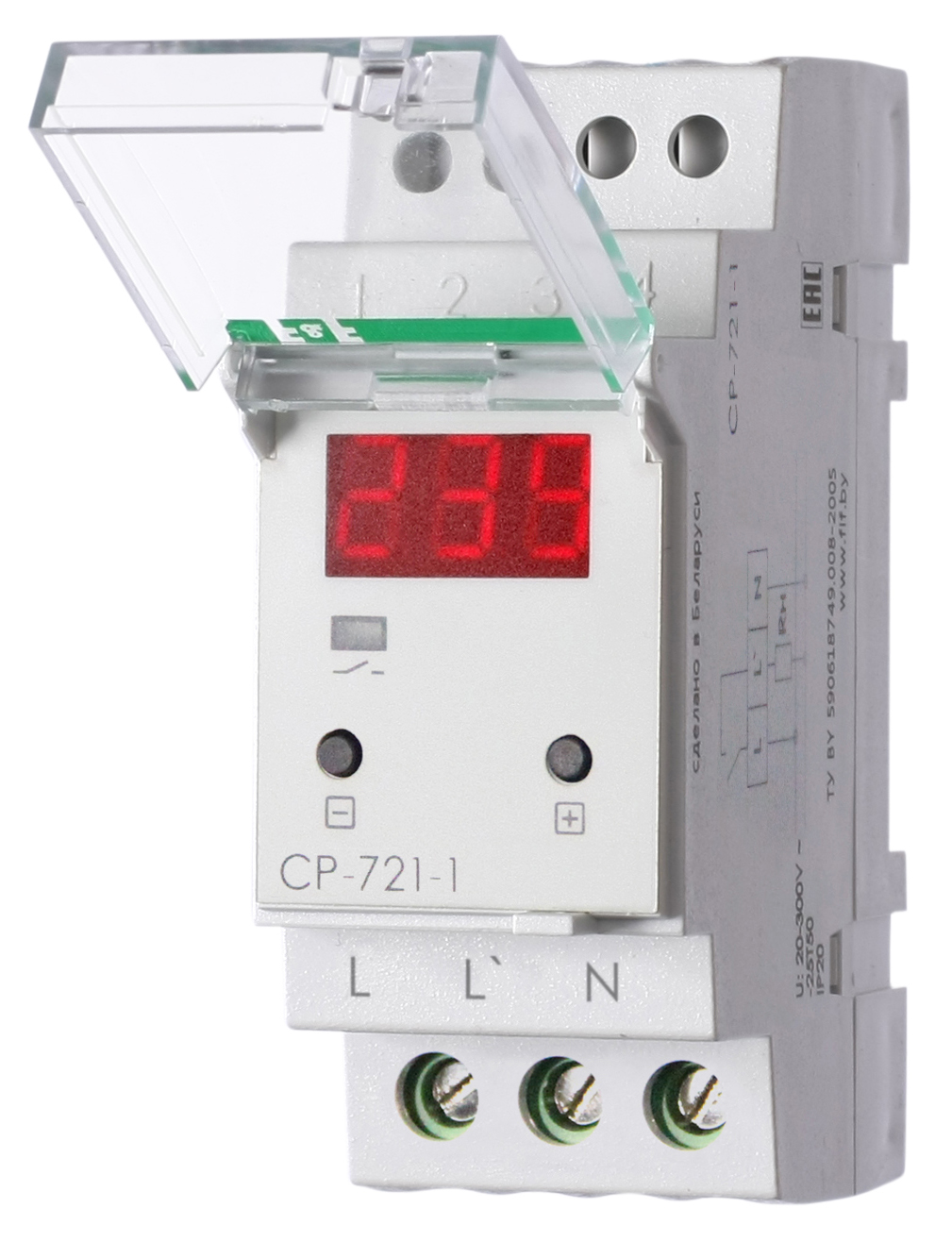

Реле контроля напряжения CP-721-1 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работыКонтакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Область примененияЗащита однофазных сетей.Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
| Артикул | EA04.009.013 |
| Код ETIM | EC001438 |
| Напряжение питания | 100…450 В AC |
| Частота | 40…60 Гц |
| Максимальный коммутируемый ток, А | 63 А AC-1 / 250 В АС |
| Контакт | 1 NO |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 140…210 |
| -верхний порог | 0,06…5 |
| Погрешность измерений, не более % | 2 |
| Гистерезис, В | 5 |
| Задержка отключения, с:* | |
| -нижний порог, асимметрия | 0,5…25 |
| * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. | |
| Время повторного включения | 2…599 с |
| Диапазон рабочих температур | -25…+50 °С |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность | 3 Вт |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х60 |
| Подключение винтовые зажимы | 16 мм2 |
| Момент затяжки винтового соединения | 1,2 Нм |
| Тип корпуса | 2S |
| Масса, кг | 0,14 |
| Монтаж | DIN-рейка 35 мм |
