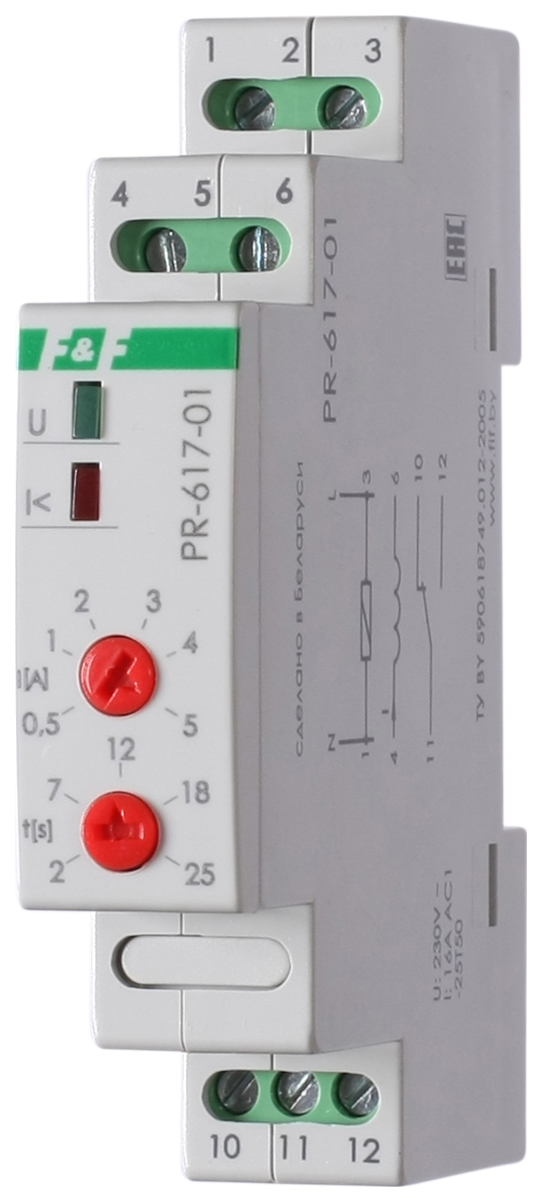

Реле тока PR-617-01 предназначено для защиты одно и трехфазных электродвигателей от перегрузки по току. Возможно его применение в качестве бесконтактно-токового выключателя для отключения электропривода в конечных положениях, дублирование блока конечных выключателей и т.п.
Принцип работыЕсли ток электродвигателя не превышает номинальный (устанавливается потенциометром на передней панели), контакты 11-12 замкнуты и на катушку контактора подано напряжение. При увеличении тока сверх номинального контакты 11-12 размыкаются и двигатель отключается. Отключение происходит с задержкой времени, зависящей от тока при перегрузке (токовременная характеристика). Изменение характеристики производится потенциометром на лицевой панели в пределах 2-25 секунд (значение шкалы соответствует времени отключения при двухкратной перегрузке (Iдв/Iном=2).
| Артикул | EA05.001.002 |
| Код ETIM | EC001440 |
| Напряжение питания | 230 В; 50 Гц |
| Максимальный ток контактов реле (AC1) | 16 А |
| Контакт | 1NO |
| Максимальный ток катушки контактора | 3 А |
| Диапазон контролируемых токов | 0,5-5 А |
| Задержка отключения (регулируемая) | 2-25 с |
| Задержка включения защиты при запуске двигателя | 2 с |
| Время задержки повторного включения | 10 с |
| Потребляемая мощность | 0,4 Вт |
| Диапазон рабочих температур | от -25 до +50 °С |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
