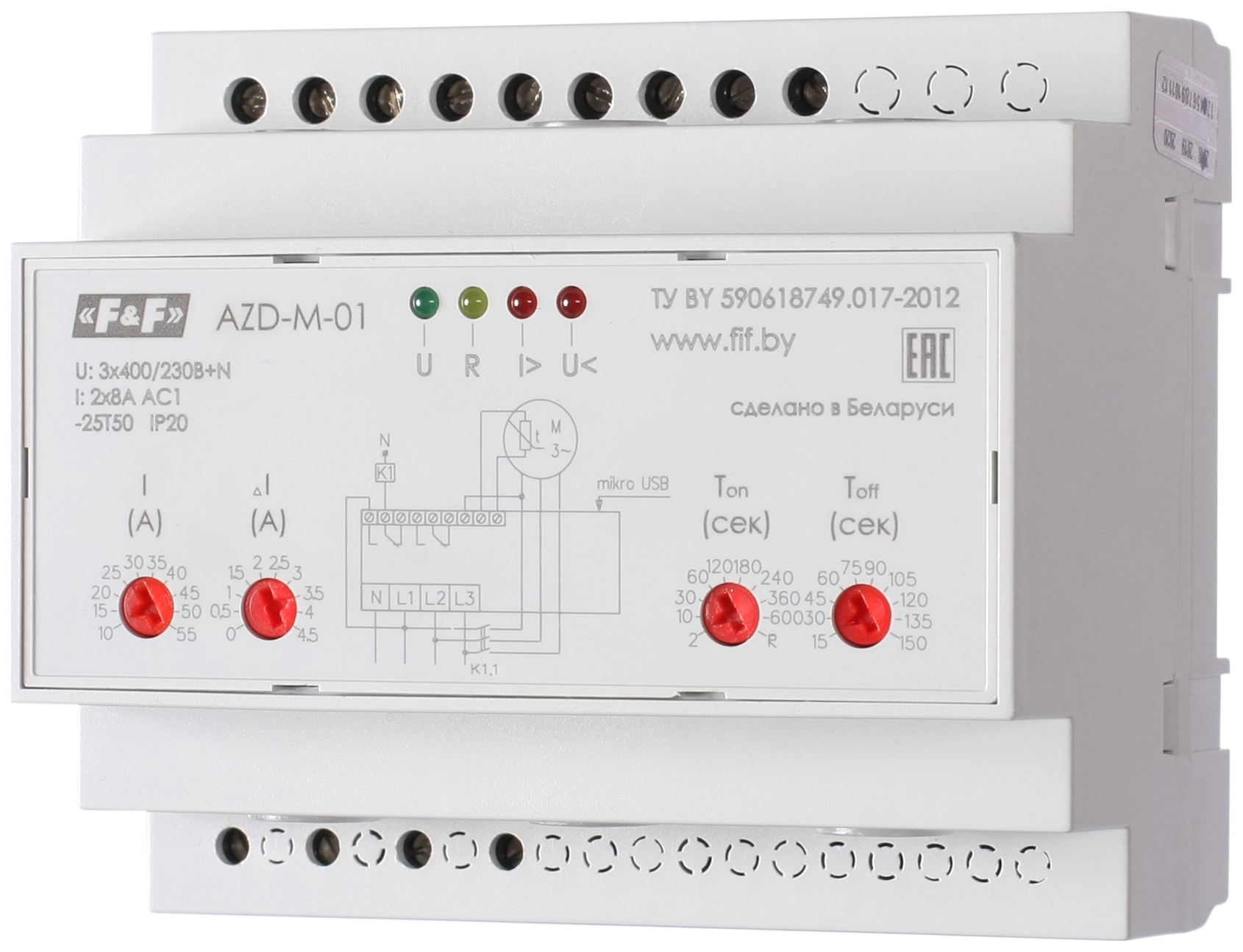

Реле AZD-M предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
Обзор на канале Принцип работыРеле AZD-M осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
| Артикул | EA05.004.001 |
| Код ETIM | EC002572 |
| Напряжение питания | 3x400/230В+N, 50 Гц |
| Диапазон контролируемых токов ЭУ: | |
| - исполнение 1: | 10-59,5 А |
| - исполнение 2: | 1-5,5 А |
| Максимальный коммутируемый ток (АС1) | 2x8 А |
| Максимальный ток катушки контактора | 2 А |
| Максимальное напряжение контактов реле | 400 В АС |
| Контакт | 2NO/NC |
| Сопротивление изоляции обмоток | 500 кОм |
| Допустимая асимметрия фазных напряжений | 30-80 В |
| Допустимая асимметрия фазных токов | 30 % |
| Минимальный рабочий ток (% от номинального) | 20-95 |
| Задержка отключения при асимметрии | 1-20 с |
| Задержка отключения при асимметрии токов | 4 с |
| Задержка отключения при перегрузке | токовременная характеристика |
| Задержка отключения при обрыве фазы, не более | 1 с |
| Задержка отключения при нарушении чередования фаз, не более | 0,1 с |
| Задержка повторного включения | 2 сек. - 6 мин. |
| Максимальны диаметр кабеля | 12 мм |
| Диапазон рабочих температур | -25℃ - +50℃ |
| Степень защиты | IP 20 |
| Габариты (ДхШхГ) | 105x90x65 мм |
| Монтаж | на DIN-рейке 35мм |
| Диапазон контролируемых токов с ТТ (для Исп. 2) | (0,5-5)А хК** |
