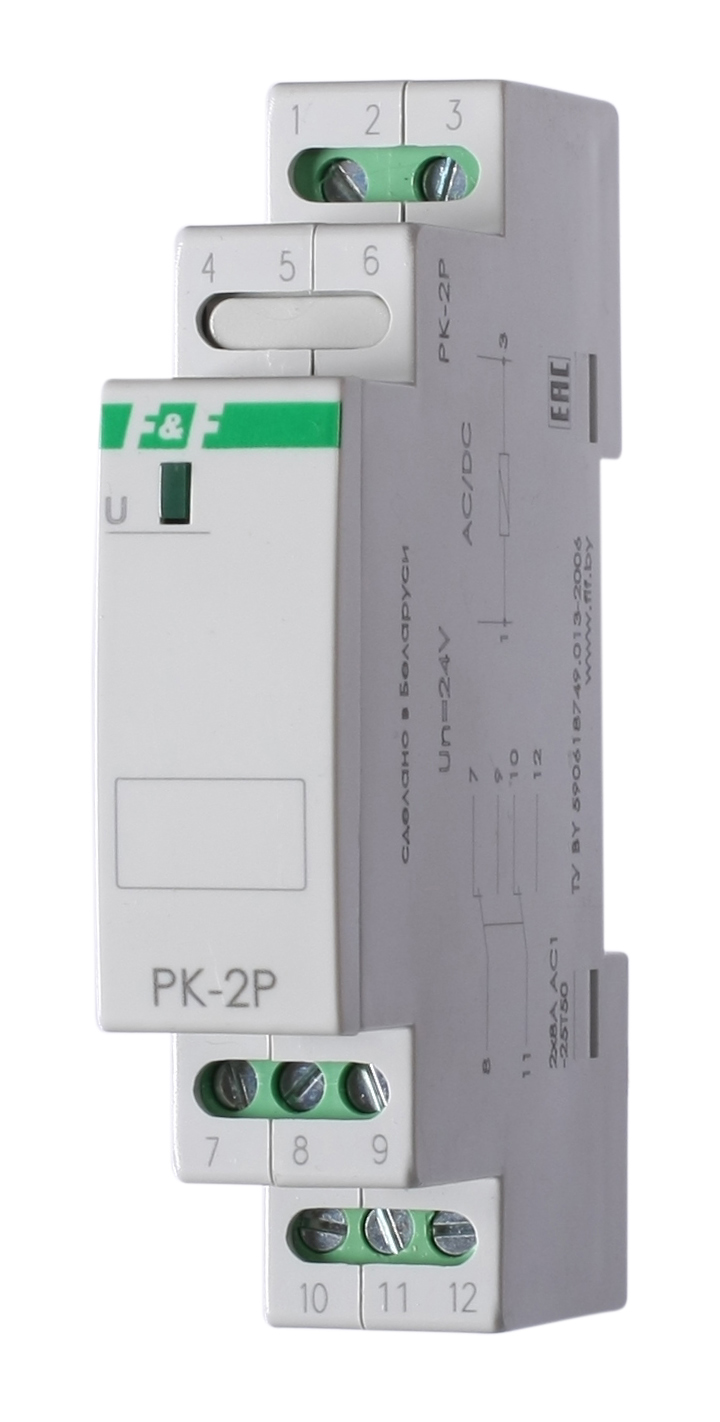

Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Область примененияПрименяется в системах автоматики, управления, контроля и т.п.
Принцип работыПри подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
| Артикул | EA06.001.009 |
| Код ETIM | EC001437 |
| Для контактов | |
| Количество контактов | 2 (NO/NC) |
| Номинальное напряжение контактов, В | 250 AC |
| Номинальный коммутируемый ток, А | 8 AC-1 |
| Время срабатывания/возврата, не более, мс | 40/20 |
| Напряжение питания, В | 230 В / 50 Гц |
| Данные катушки | |
| Номинальное напряжение питания (Uн), В | 230 AC +10/-15% |
| Напряжение отпускания | 0,7 Uн |
| Потребляемый ток, не более, мА | 30 |
| Дополнительные данные | |
| Номинальное напряжение изоляции, В | 400 АС |
| Напряжение пробоя, кВ: | |
| - контакт-катушка | 2,5 |
| - контакт-контакт | 2,1 |
| Механический ресурс, циклы | > 3х1000000 |
| Максимальная частота коммутации, цикл/час: | |
| - при номинальной нагрузке | 600 |
| - без нагрузки | 18000 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Монтаж | на DIN-рейке 35 мм |
