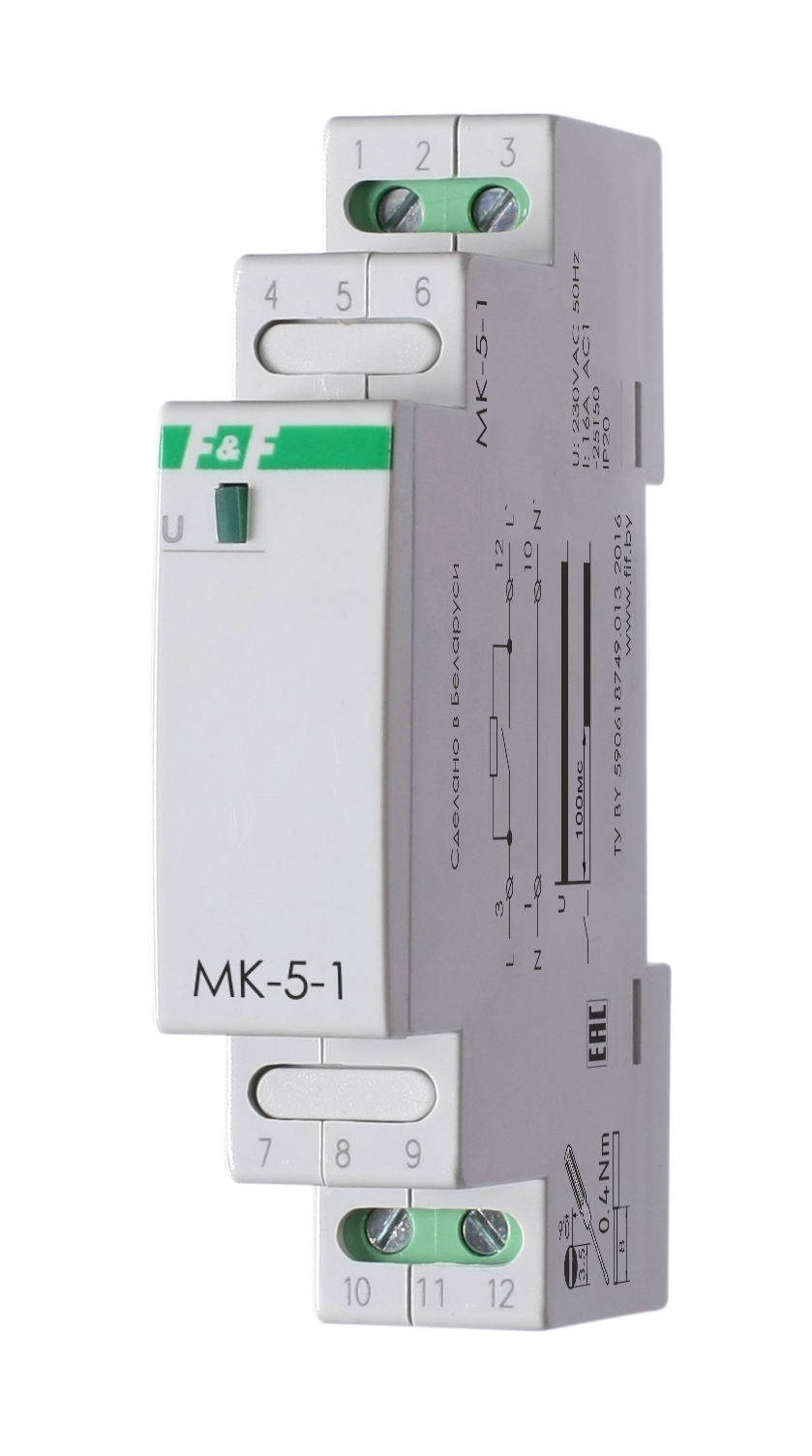

Предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
Область примененияПрименяется как промежуточный модуль, гасящий негативный эффект высоких пусковых токов, следствием которых является слипание контактов управляющих устройств в электрической сети жилых домов, общественных организаций, кинотеатров, компьютерных залов, супермаркетов, школ, больниц, систем уличного освещения.
Особенности- ограничение пускового тока нагрузки до 8 А;
Принцип работыПри подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и полный объем тока, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
| Артикул | EA06.002.001 |
| Код ETIM | EC001437 |
| Напряжение питания, В | 230 AC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Частота питающей сети, Гц | 50±1 |
| Ограничение пускового тока, А | 8 |
| Максимальное коммутируемое напряжение, В | 250 AC |
| Максимальная емкость нагрузки, мкФ | 3000 |
| Длительность ограничения пускового тока, с | 0,1 |
| Потребляемый ток, мА | ≤50 |
| Индикация включения | зеленый светодиод |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Потребляемая мощность, Вт | 1 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,068 |
| Монтаж | на DIN- рейке 35 мм |
