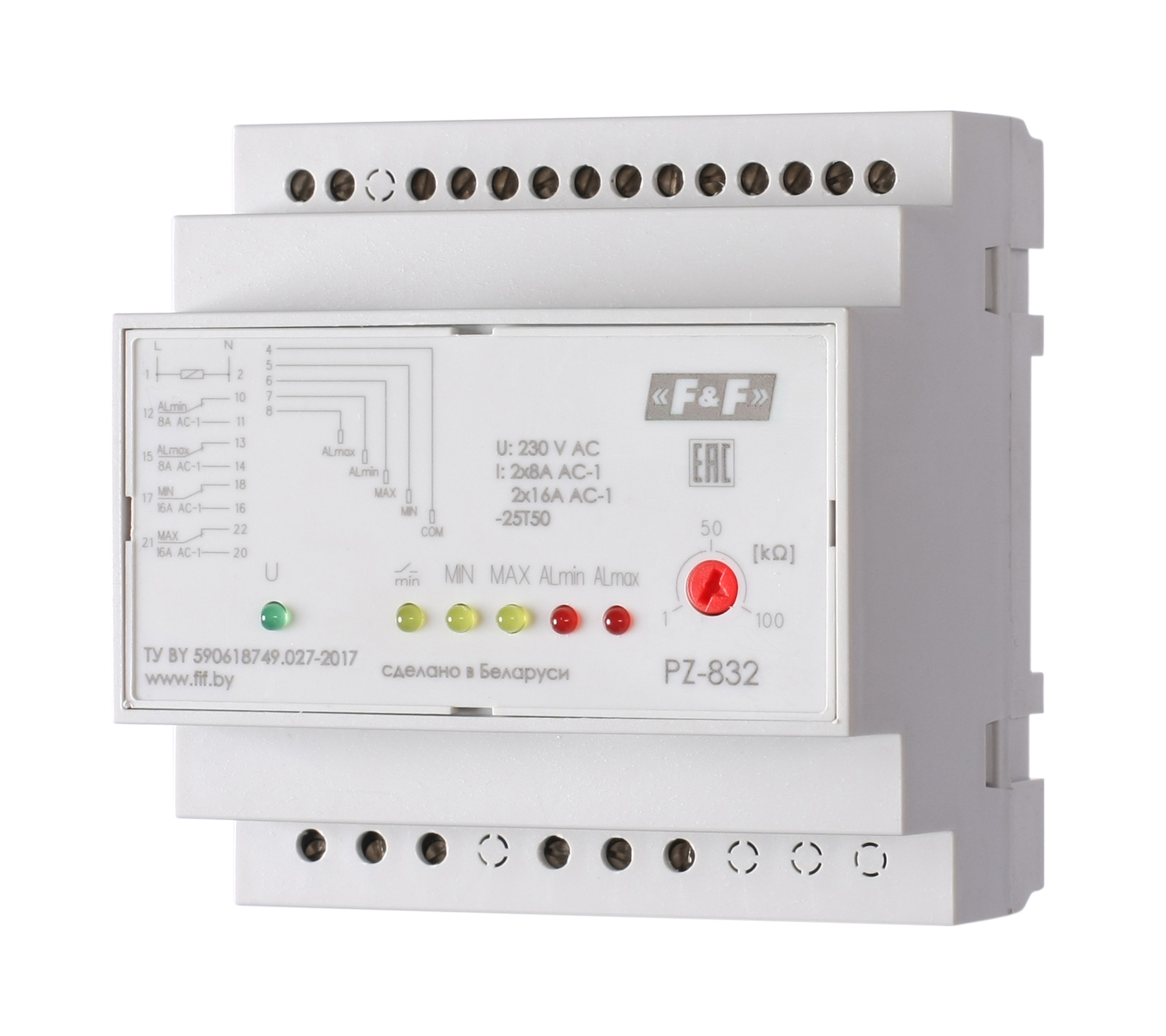

Реле контроля уровня PZ-832 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
Область примененияПрименяется в системах автоматики и защиты управления сливом или наполнением резервуаров.
Особенности- четыре уровня контроля жидкости;

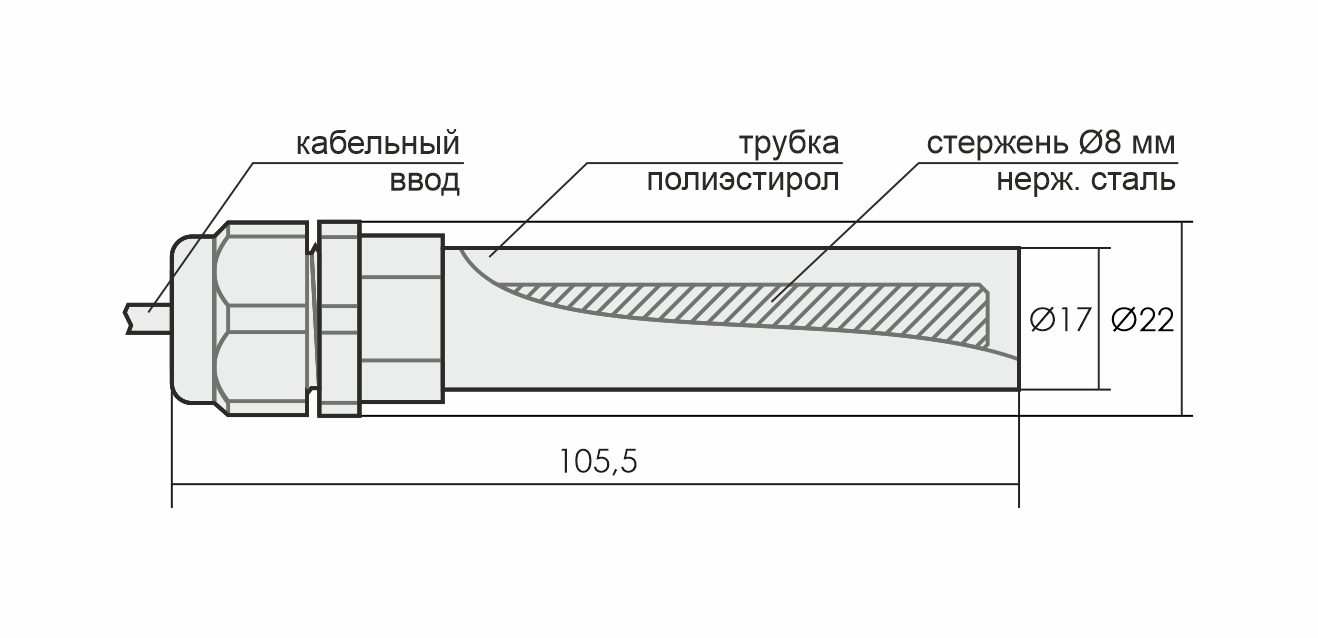

Принцип работыРеле имеет четыре канала контроля уровня: два аварийных - нижний ALmin и верхний ALmax и два контрольных - MIN и МАХ уровня. Дополнительные аварийные уровни предназначены для контроля от переполнения (опустошения) резервуара. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд ALmin, зонд MIN, зонд MAX, зонд ALmax) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле по каждому из аварийных и контрольных уровней. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле на лицевой панели изделия). Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
| Артикул | EA08.001.005 |
| Код ETIM | EC001447 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | |
| - аварийный уровень | 2x2 AC-15 / 250 В |
| - контрольный уровень | 2x3 AC-15 / 250 В |
| Контакт | 4 NO/NC (переключающих) |
| Максимальный ток катушки контактора, А | |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Количество контролируемых уровней | 4 |
| Напряжение питания датчика, В |
