Видео обзор
Предназначен для подавления индустриальных помех, распространяющихся по питающей сети от промышленного оборудования: кондиционеры, компенсаторные установки, импульсные источники питания и преобразователи, электродвигатели.

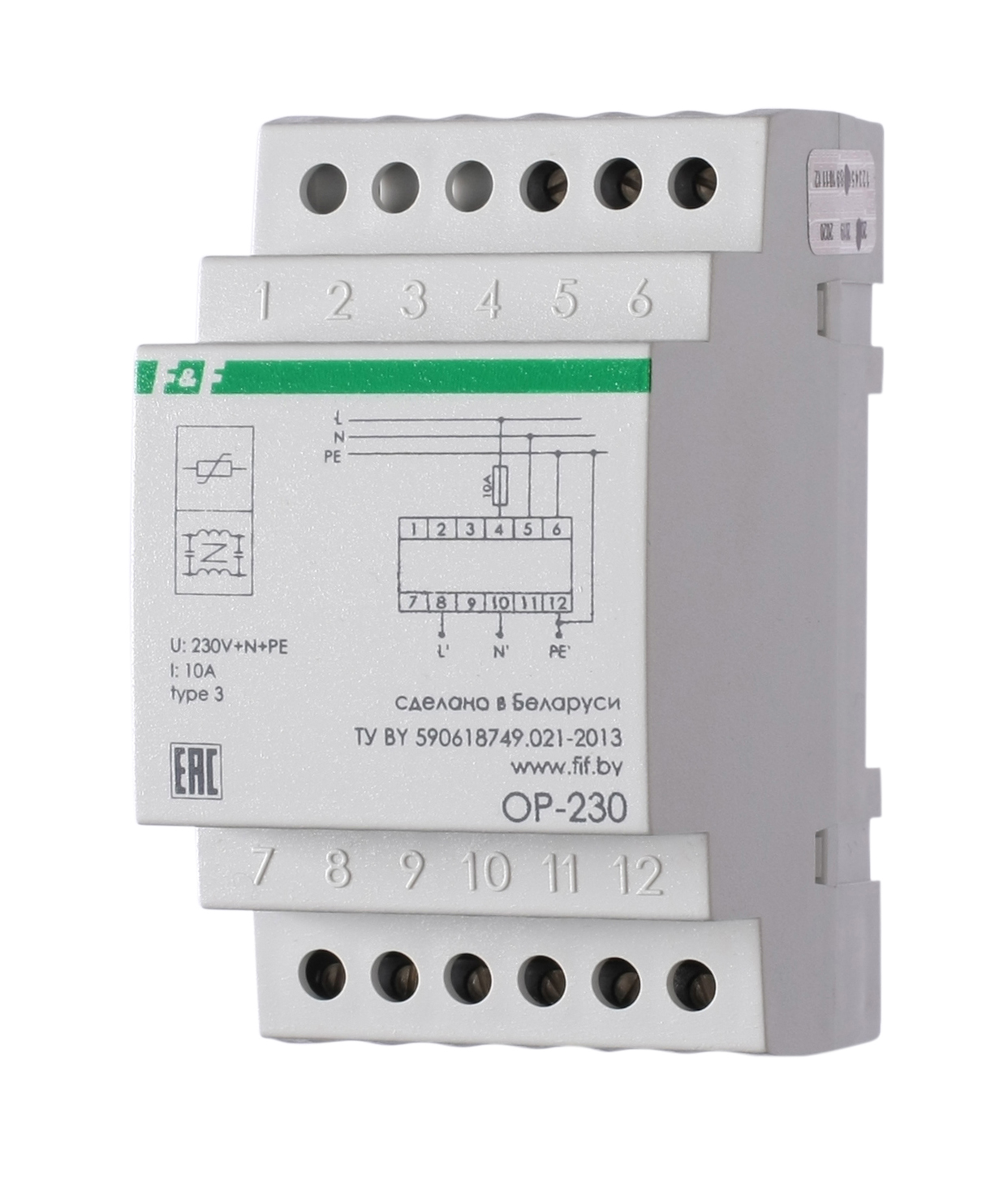

Обзор на канале Особенности- конструкция фильтра OP-230 разработана с учётом стандартов и рекомендаций МЭК, соответствует классу III (тип D) по стандарту IEC 61643-1:2001;
Область примененияДля защиты электрооборудования от импульсные помех и переходных процессов в электрической сети, создаваемых работой промышленных электроустановок.
Принцип работыРабота сетевого фильтра основана на подавлении высокочастотных составляющих, ограничении пиковых перепадов напряжения питания, а также гашении импульсов перенапряжения с коротким временем отклика. Конденсаторно-дроссельная система сетевого фильтра (симметричная) обеспечивает помехозащищенность как в питающей сети, так и подключенных к сети питания пользовательских устройств. Варисторная защита сетевого фильтра предохраняет нагрузку от перенапряжения в сети, а также от асимметричных перенапряжений, возникающих одновременно с симметричными перенапряжениями.
| Артикул | EA10.001.001 |
| Код ETIM | EC002564 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальное рабочее напряжение, В / Гц | 255 / 50 |
| Номинальный ток, А | 10 АС-1 |
| Максимальный разрядный ток (импульс 8/20мкс) между шинами L-N, L(N)-PE, кА | 2,5 |
| Импульсное напряжение между шинами L-N, L(N)-PE, кВ | 4,4 |
| Предельно допустимое значение напряжения между шинами L-N, L(N)-PE, кВ | 1,25 |
| Задержка срабатывания, нс | 25 |
| Входная индуктивность, мГн | 1 |
| Ток утечки, мА | 0,5 |
| Входная емкость L-N, нФ | 880 |
| Входная емкость L(N)-PE, нФ | 2,2 |
| Ослабление симметричных помех, dB | >64 |
| Ослабление несимметричных помех, dB | >69 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 3S |
| Масса, кг | 0,160 |
| Монтаж | на DIN- рейке 35 мм |
