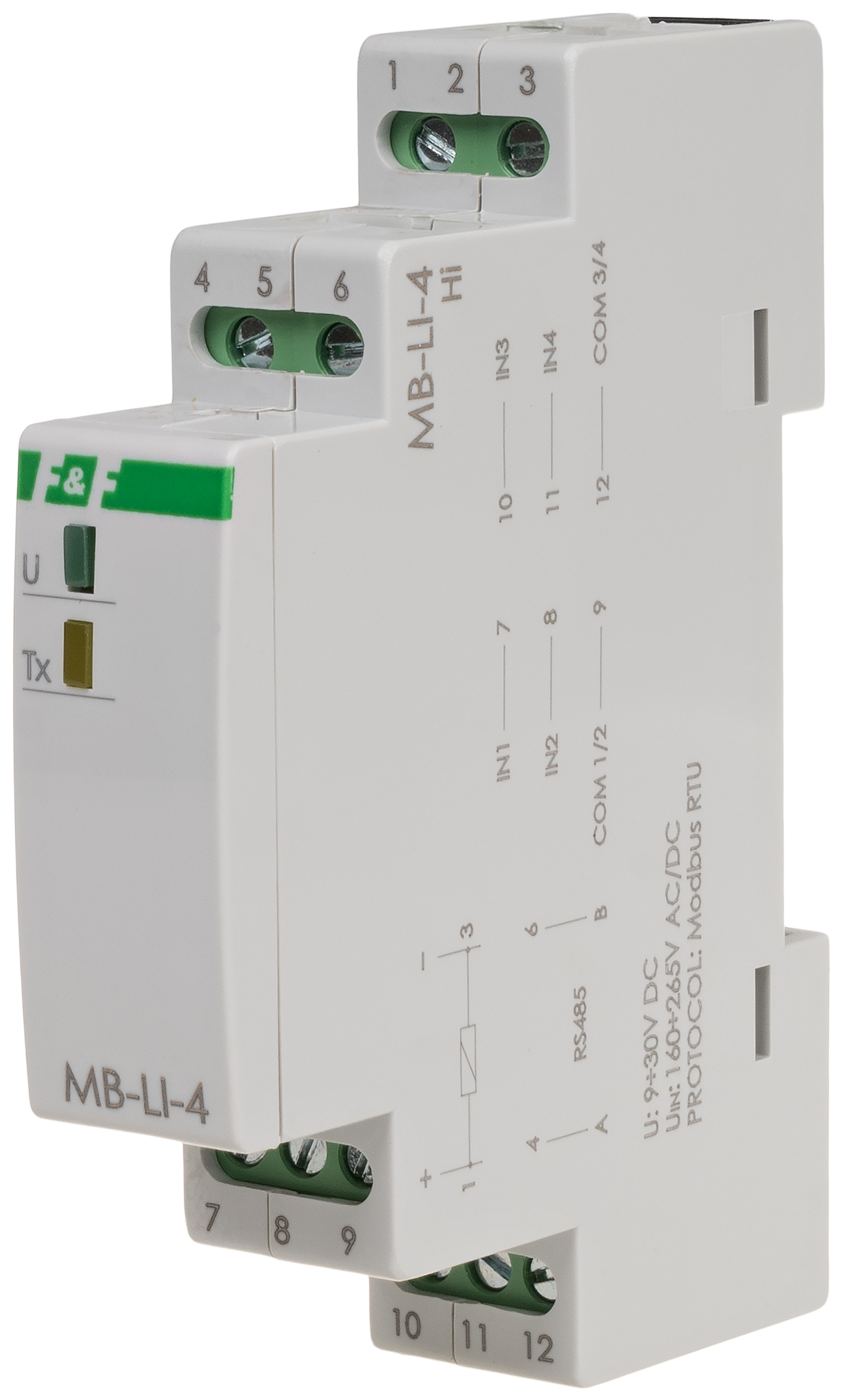

Счетчик импульсов MB-LI-4 предназначен для подсчета сигналов AC/DC, генерируемых внешними устройствами с целью определения количества выполненных циклов работы различного оборудования и обмена данными по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.
Область примененияПрименяется в том случае, когда требуется дистанционно контролировать количество импульсов от разного рода датчиков (например, фотодатчик подсчета продукции н конвейере, импульсы от импульсного выхода водомера и т.п.) и передавать данные на пульт диспетчера или в систему автоматического управления.
ОсобенностиПротокол обмена данными MODBUS RTUПринцип работыСчетчик импульсов MB-LI-4 является 4-канальным односторонним счетчиком. Каждый канал является независимым и подсчитывает импульсы в соответствии с индивидуальными настройками. Результаты представлены в виде числа импульсов или в виде масштабированной величины в диапазоне 0-4,29 миллиарда. Счетчик имеет функцию программного сброса состояния счетчика каждого канала независимо. При достижении максимального числа импульсов (переполнение) счетчик автоматически сбрасывается и начинает счет с 0. Счетчик имеет возможность настраивать функцию подсчета импульсов сигналом низкого (0 В) или высокого уровня (+V), а также по фронту или спаду импульсов. Кроме того, счетный вход может использоваться как цифровой вход DI с возможностью считывания его состояния.
Программное обеспечение для конфигурации модулей MB доступно по ссылке.| Артикул | EA12.003.025 |
| Код ETIM | EC001421 |
| Тип | Счетчик импульсов |
| Напряжение питания | 9-30 В DC |
| Потребляемая мощность | 0,1 Вт |
| Количество счетных/цифровых входов | 4 |
| Напряжение счетного входа | 160-265 В AC/DC (Hi) |
| Максимальное число импульсов | 4294967296 |
| Максимальная частота импульсов | 100 Гц |
| Сопротивление входной цепи | 300 кОм (Hi) |
| Последовательный интерфейс | RS-485 |
| Протокол | MODBUS RTU |
| Диапазон рабочих температур | от -20 до +70 °С |
| Степень защиты | IР20 |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Монтаж | DIN-рейка 35 мм |
