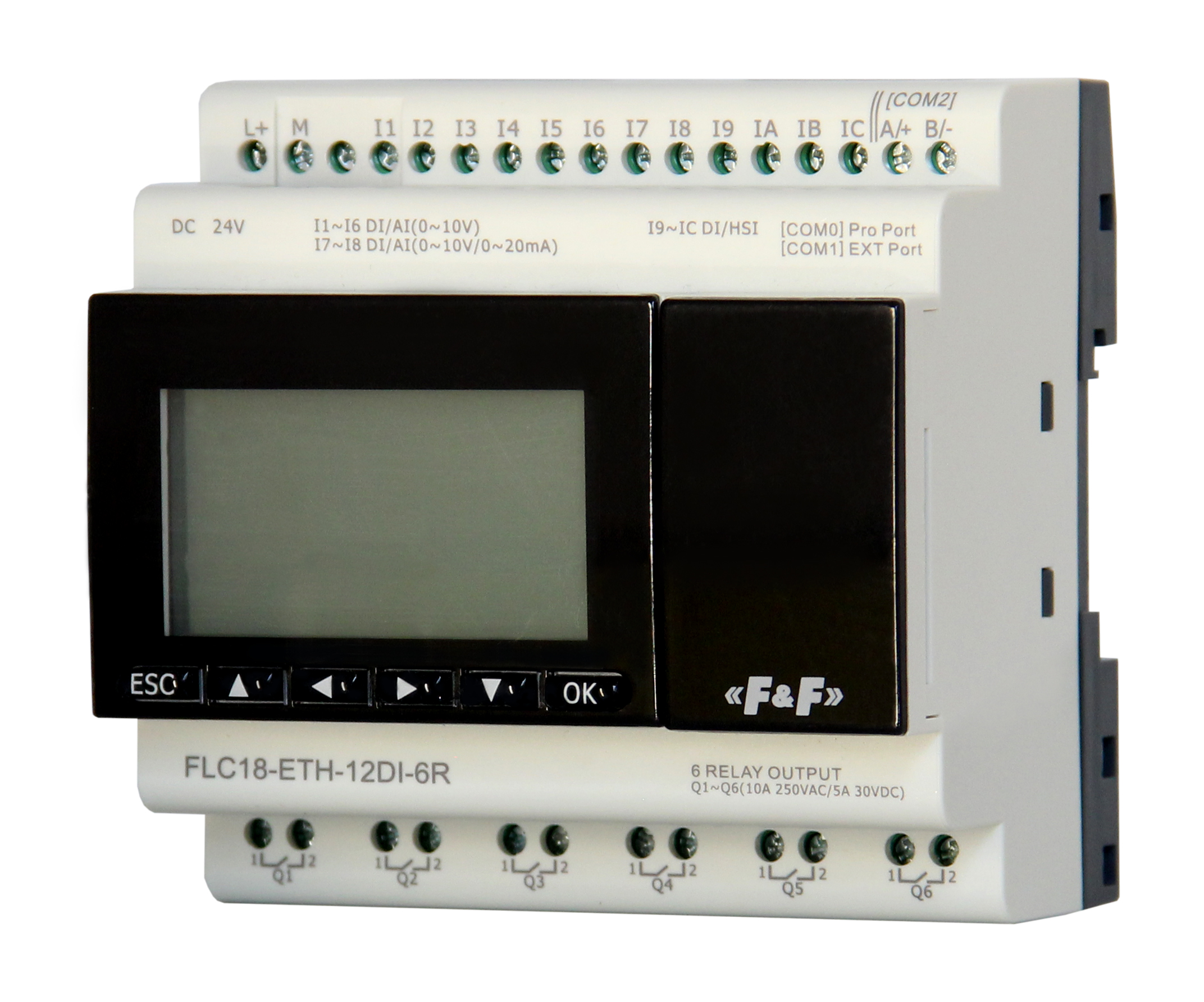

Предназначен для построения базовых систем автоматизированного управления малой степени сложности.
Область примененияПрименяется для автоматизации работы различного технологического и инженерного оборудования, сбора, хранения и обработки информации, дистанционного контроля и управления техпроцессами на производстве.
Принцип работыПринцип работы программируемого логического контроллера основывается на сборе внешних данных от датчиков, в том числе через промышленные интерфейсы, и их обработке по прикладной программе пользователя с выдачей управляющих сигналов на исполнительные устройства. Настройка программируемого логического контроллера заключается в конфигурировании его входов и выходов с использованием пользовательской программы FLCLogic Soft.
Особенности- 12 входов (8 аналоговых,4 цифровых);
Артикул | EA12.004.003 |
Код ETIM | EC001417 |
Напряжение питания | 12…24 В DC |
ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ | 10,8…28,8 В DC |
Защита от временного отключения напряжения | 5 мс |
Потребляемый ток | 250 мA |
Потребляемая мощность | 4 Вт |
Защита от неправильной полярности питания | да |
Входы | 12 |
- цифровые | 12 (I1…IC) |
- аналоговые, частота сигнала 4 Гц | 8 (I1…I8) |
- аналоговые, частота сигнала 60 кГц | 4 (I9…IC) |
Макс. входное напряжение | 28,8 В DC |
Диапазон рабочих входных напряжений | 0…10 В DC |
Диапазон рабочих входных токов | 0,4…20 мА |
Входное сопротивление | 24…78 кОМ |
Длина провода подключения | 10 м |
Выходы | 6 |
- тип выхода | релейный(Q1…Q6) |
- контактная группа | 6 NO |
Номинальный коммутируемый ток | |
- резистивная нагрузка | 10 А |
- индуктивная нагрузка | 2 А |
Коммутируемое рабочее напряжение | 250 В |
Механическая прочность | 100000000 циклов |
Частота переключения (механическая) | 10 Гц |
Точность часов RTC | ± 2 с / день |
Автономность часов RTC | 20 дней |
Защита от потери данных | да |
Индикация | LСD-дисплей, 4 × 16 символов |
Язык программирования | FBD (64 КБ) |
Количество функциональных блоков | 1024 |
Порты связи | Ethernet, RS485, RS232 (UART) |
Протоколы связи | Modbus RTU, Modbus TCP, MQTT, веб-сервер |
Количество модулей расширения | 16 |
Диапазон рабочих температур | -25…+50 °С |
Степень защиты | IP20 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Габариты (ШхВхГ) | 95х90х61 мм |
Подключение винтовые зажимы | 2,5 мм2 |
Момент затяжки винтового соединения | 0,5 Нм |
Тип корпуса | 5S |
Масса | 0,4 кг |
Монтаж | на DIN- рейке 35 мм |
