Артикул:
172874
Внутрений код:
EAT-172874
Характеристики
Номинальный ток, А
—
32
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
16 551.41 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Главные выключатели Сервисные выключатели Ремонтные выключатели |
||
Идентификатор типа |
P1 | ||
Функция останова |
Функция остановки | ||
| с черной поворотной ручкой и с храповым венцом | |||
Примечание |

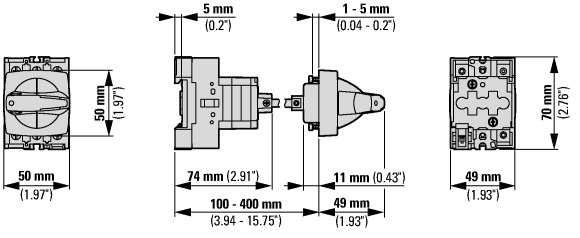

с металлической накладкой для распределительного шкафа глубиной 400 мм | ||
Информация о комплекте поставки |
Возможна дополнительная установка вспомогательного контакта или нулевого провода. | ||
Количество полюсов |
3-полюсн. | ||
Цепи вспомогательного тока |
|||
 |
Замыкающие контакты | 0 | |
|
Размыкающие контакты | 0 | |
Возможность блокировки |
запираемый в положении 0 | ||
Класс защиты |
спереди IP65 | ||
Конструктивное исполнение |
Промежуточный монтаж | ||
|
|
|||
графические условные обозначения |
|
||
№ передней панели |
|
||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
|||
400 В |
P | кВт | 15 |
измеренный ток длительной нагрузки |
Iu | A | 32 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, IEC/EN 60204 Силовые разъединители согласно IEC/EN 60947-3 |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +50 | |
в капсульном корпусе |
°C | -25 - +40 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Удароустойчивость |
g | 15 | |
установочное положение |
любая | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Контакты | |||
Механические размеры |
|||
Количество полюсов |
3-полюсн. | ||
Цепи вспомогательного тока |
|||
| Замыкающие контакты | 0 | ||
| Размыкающие контакты | 0 | ||
электрические параметры |
|||
Номинальное напряжение |
Ue | В перем. тока | 690 |
измеренный ток длительной нагрузки |
Iu | A | 32 |
Указания по измеренному току длительной нагрузки Iu
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 |
|||
AB 25 % ED (продолжительность включения) |
x Ie | 2 | |
AB 40 % ED (продолжительность включения) |
x Ie | 1.6 | |
AB 60 % ED (продолжительность включения) |
x Ie | 1.3 | |
стойкость к коротким замыканиям |
|||
Предохранитель |
A gG/gL | 50 | |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) |
Icw | Aeff | 640 |
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw |
1-секундный ток | ||
Условный ток короткого замыкания |
Iq | кА | 80 |
| Коммутационная способность | |||
Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 |
A | 320 | |
Расчетная разрывная способность cos ? согласно IEC 60947-3 |
A | ||
230 В |
A | 260 | |
400/415 В |
A | 300 | |
500 В |
A | 290 | |
690 В |
A | 250 | |
Безопасное разъединение согласно EN 61140 |
|||
между контактами |
В перем. тока | 440 | |
Электрические тепловые потери на контакт при Ie
|
W | 1.8 | |
Механический срок службы |
Переключения | x 106 | > 0.3 |
максимальная частота коммутаций |
Переключения/ч | 1200 | |
Переменное напряжение |
|||
AC-3 |
|||
Расчетная рабочая мощность моторного выключателя |
P | кВт | |
220 B 230 B |
P | кВт | 7.5 |
400 B 415 B |
P | кВт | 13 |
500 В |
P | кВт | 18.5 |
690 В |
P | кВт | 15 |
Расчетный рабочий ток моторного переключателя |
|||
230 В |
Ie | A | 26.4 |
400 В 415 В |
Ie | A | 26.4 |
500 В |
Ie | A | 23.4 |
690 В |
Ie | A | 14.7 |
AC-21A |
|||
Расчетный рабочий ток силового выключателя |
|||
440 В |
Ie | A | 32 |
AC-23A |
|||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
P | кВт | |
230 В |
P | кВт | 7.5 |
400 B 415 B |
P | кВт | 15 |
500 В |
P | кВт | 18.5 |
690 В |
P | кВт | 15 |
Расчетный рабочий ток моторного переключателя |
|||
230 В |
Ie | A | 32 |
400 B 415 B |
Ie | A | 32 |
500 В |
Ie | A | 30 |
690 В |
Ie | A | 19.8 |
постоянное напряжение |
|||
DC-1, силовой выключатель Л/П = 1 мс |
|||
Расчетный рабочий ток |
Ie | A | 32 |
Напряжение на контакт, соединенный последовательно |
В | 60 | |
DC-23A, моторный выключатель Л/П = 15 мс |
|||
24 В |
|||
Расчетный рабочий ток |
Ie | A | 25 |
Контакты |
Количество | 1 | |
48 В |
|||
Расчетный рабочий ток |
Ie | A | 25 |
Контакты |
Количество | 2 | |
60 В |
|||
Расчетный рабочий ток |
Ie | A | 25 |
Контакты |
Количество | 2 | |
120 В |
|||
Расчетный рабочий ток |
Ie | A | 12 |
Контакты |
Количество | 3 | |
Надёжность управляющей системы при 24 В пост. тока, 10 мА |
Частота отказов | HF | < 10-5, < 1 отказа на 100000 соединений |
| Поперечные сечения соединения | |||
одно- или многожильные |
мм2 |
1 x (1,5 - 6) 2 x (1,5 - 6) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (1 - 4) 2 x (1 - 4) |
|
макс. начальный пусковой момент |
Нм | 1.6 | |
| Параметры техники безопасности | |||
указания |
Значения B10d в соответствии с EN ISO 13849-1, таблица C1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 32 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 1.8 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
Version as main switch |
Yes | ||
Version as maintenance-/service switch |
No | ||
Version as safety switch |
No | ||
Version as emergency stop installation |
No | ||
Version as reversing switch |
No | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 32 | |
Rated permanent current at AC-21, 400 V |
A | 32 | |
Rated operation power at AC-3, 400 V |
kW | 13 | |
Rated short-time withstand current lcw |
kA | 0.64 | |
Rated operation power at AC-23, 400 V |
kW | 15 | |
Switching power at 400 V |
kW | 15 | |
Conditioned rated short-circuit current Iq |
kA | 80 | |
Number of poles |
3 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Motor drive optional |
No | ||
Motor drive integrated |
No | ||
Voltage release optional |
No | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for front mounting center |
No | ||
Suitable for distribution board installation |
No | ||
Suitable for intermediate mounting |
Yes | ||
Colour control element |
Grey | ||
Type of control element |
Toggle | ||
Interlockable |
Yes | ||
Type of electrical connection of main circuit |
Screw connection | ||
Degree of protection (IP), front side |
IP65 |
