Артикул:
40659
Внутрений код:
EAT-40659
Дилерский сертификат
56 кб
Техническая документация
209 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 517.45 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

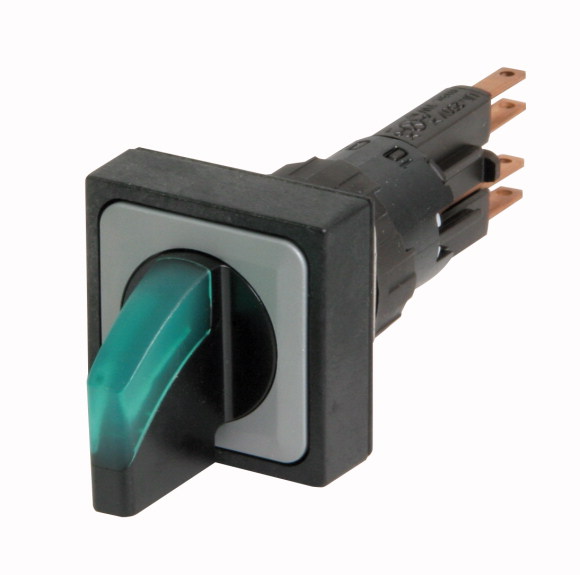

Ассортимент |
RMQ16 | ||
Основная функция |
Светящиеся кнопочные переключатели | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||
конструктивное исполнение |
с Т-образной ручкой | ||
| с фиксацией | |||
Функция: |
|||
 45°
|
|||
Описание |
включая защиту от вращения VS без светоэлемента с цоколем W2x4,6d; макс. 30 В, 1 Вт |
||
| 2 положения | |||
Цвет |
|||
Т-образная ручка |
зеленый | ||
|
|
|||
Класс защиты |
IP65 | ||
Подключение к SmartWire-DT |
нет | ||
размеры передней панели |
25 x 25 мм |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Механический срок службы |
Переключения | x 106 | > 3 |
частота приведения в действие |
Переключения/ч |
1800
|
|
Рабочий момент |
Нм |
0.2
|
|
Класс защиты IEC/EN 60529 |
IP65 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +60 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
любая | ||
Удароустойчивость |
g |
> 40 согл. IEC 60068-2-27 Длительность ударного воздействия 11 мс Полусинус |
|
Поперечные сечения соединения |
мм2 | 0,5 - 1,0 | |
Плоские ножевые клеммы |
2,8 x 0,8 мм согл. DIN 46244 | ||
Быстроразъёмный соединитель |
2,8 x 0,8 мм согл. DIN 46247 и IEC 60760 | ||
| Контакты | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 800 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 250 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 24 |
Надёжность управляющей системы |
|||
при 24 В пост. тока/5 мА |
HF | Частота отказов | < 10-7 (т.е. 1 отказ на 107 соединений) |
при 5 В пост. тока/1 мА |
HF | Частота отказов | < 5 x 10-6 (1 отказ на 5 x 106 соединений) |
Применение изолированного обжимного наконечника ISH 2,8 |
>24 В переменного/постоянного тока рекомендуется >50 В переменного тока или 120 В постоянного тока являются обязательными, даже на свободных подключениях с плоскими штекерами |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Неприемлемо. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Front element for selector switch (EC000222) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for selector switches (ecl@ss8.1-27-37-12-13 [AKF031011]) | |||
Number of switch positions |
2 | ||
Type of control element |
Toggle | ||
Suitable for illumination |
Yes | ||
Colour control element |
Black | ||
Colour indicator light cap |
Green | ||
Construction type lens |
Square | ||
Hole diameter |
mm | 16 | |
Width opening |
mm | 0 | |
Height meter opening |
mm | 0 | |
Switching function latching |
Yes | ||
Spring-return |
No | ||
Degree of protection (IP), front side |
IP65 | ||
With front ring |
Yes | ||
Material front ring |
Plastic | ||
Colour front ring |
Black |
