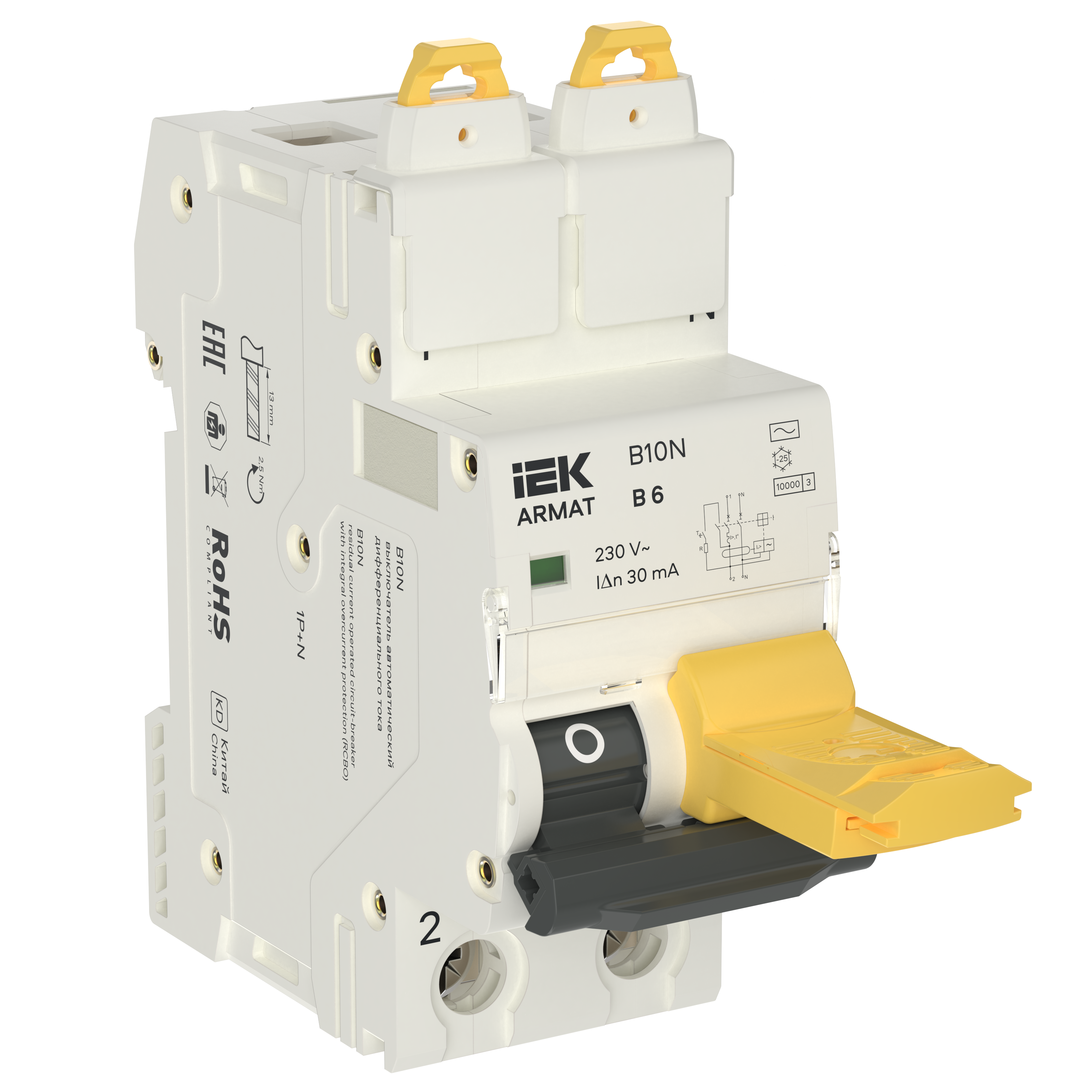

IEK AR-B10N-1N-C040A030 ARMAT АВДТ B10N 1P+NP C40 30мА тип A (36мм) IEK (AR-B10N-1N-C040A030)

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Номин ток, А	40
Количество полюсов	1Р+N
Номин ток утечки, А	0,03
Тип тока утечки	A
Характеристика срабатывания - кривая тока	C
Номин раб напряжение, В	230
Тип напряжения	Переменный (AC)
Класс токоограничения	3
Частота	50/60 Гц
Степень загрязнения	2
Отключающая способность по IEC 60947-2, кА	10
Момент затяжки винтов контактных зажимов, нм	5
Степень защиты - IP	IP20
Рабочий режим	Продолжительный
Монтажная глубина - ниши, мм	76
Тип подключения	Винтовое соединение
Наличие теплового расцепителя	Да
Номин импульсное выдерживаемое напряжение, кВ	4
Механическая износостойкость, циклов В-О	20000
Отключающая способность по EN 60898, кА	10
Ширина по количеству модульных расстояний	2
Тип монтажа	на DIN-рейку
Наличие дифференциального расцепителя	Да
Температура эксплуатации, °C	-25...55
Номин неоткл дифференциальный ток, мА	0,5IΔn
Наличие электромагнитного расцепителя	Да
Макс сечение входящего кабеля, мм²	25
Отключение нейтрали	Да
Количество защищенных полюсов	1
Тип расцепителя	Тепловой, электромагнитный
Электрическая износостойкость, В-О	10000
Наличие электронного расцепителя	Нет
Общ количество полюсов	2
