Артикул:
AR-MPCB-A6C25
Внутрений код:
IEK-AR-MPCB-A6C25
file_6897a9cd5e9812.44543808
3,3 мб
file_6897a9cd9511c1.60957552
6,4 мб
file_6897a9cdddb237.82664919
3,9 мб
file_6897a9ce2619b7.40128999
4,6 мб
file_6897a9ce8e9532.80258773
314,2 кб
file_6897a9ceea8e71.48869349
554,2 кб
file_6897a9cf245692.20095515
178,7 кб
file_6897a9cf49b202.81011832
834,1 кб
file_6897a9cf7895e3.44165190
90,1 кб
Сертификат 004
1,2 мб
Декларация 037
905,4 кб
Отказное письмо 123-ФЗ
24,9 мб
Отказное письмо 043
24,5 мб
Руководство По Эксплуатации
7,7 мб
file_6897a9ce60d573.53949115
286,6 кб
Характеристики
Количество полюсов
—
3
Тип монтажа
—
На DIN рейку
Тип расцепителя
—
Термомагнитный

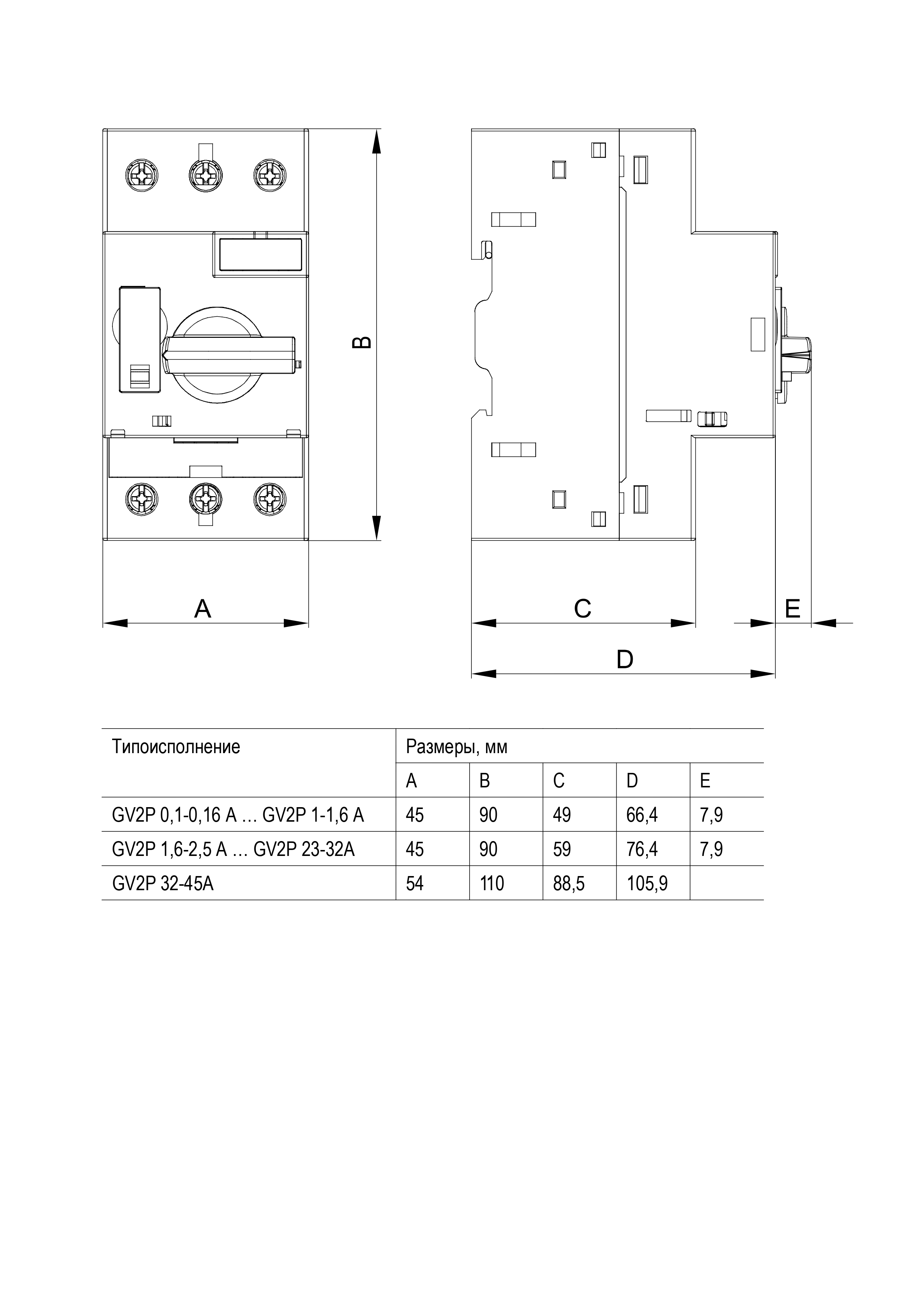

Высота
—
90.0
Ширина
—
45.0
Глубина
—
76.4
• Cрок поставки 2-7 дней - 251 шт.
5 038.76 руб.
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

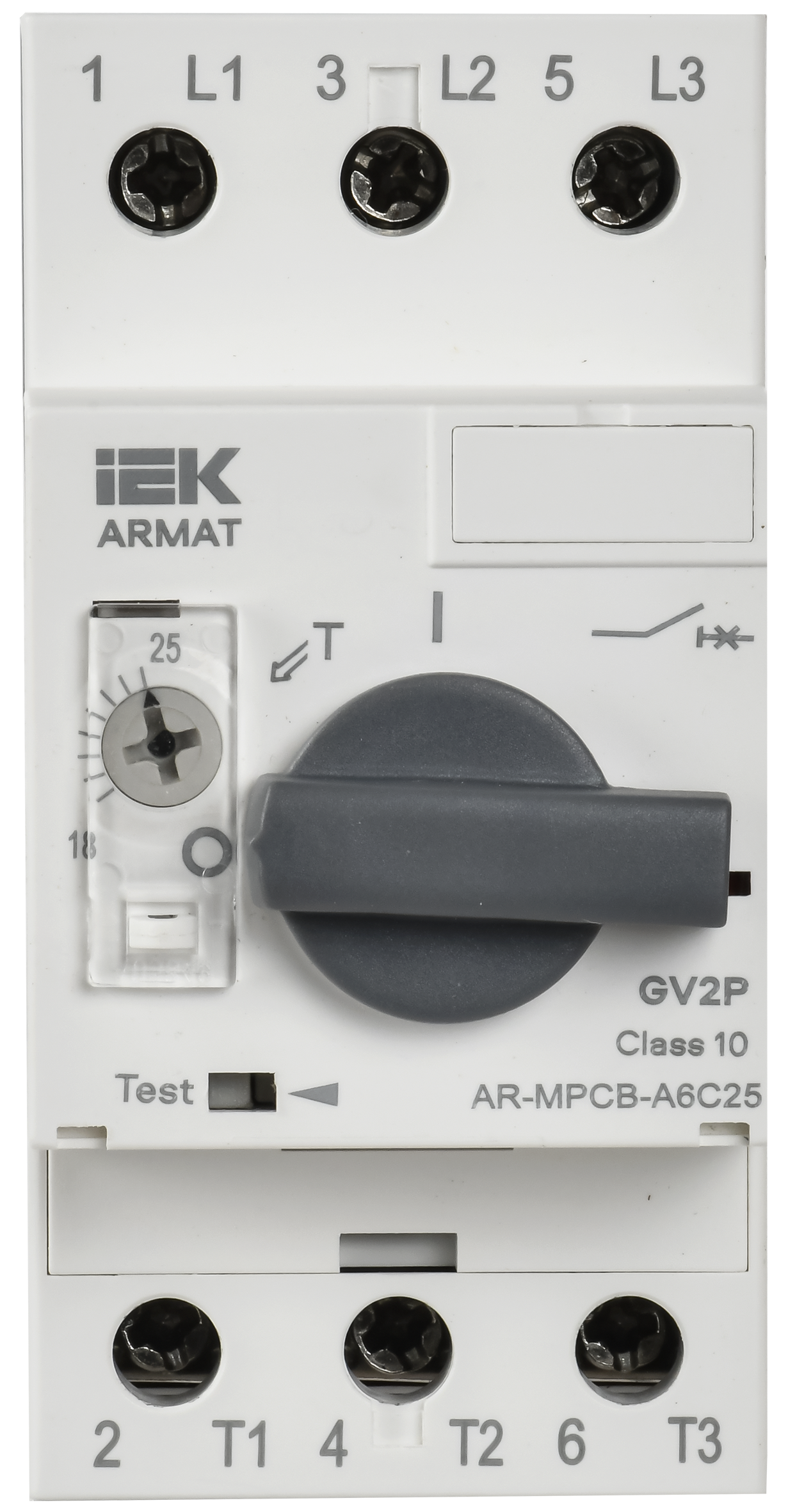

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Технические характеристики
| Номин ток, А | 25.0 |
| Диапазон уставки тока расцепления, А | 18...25 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| Тип монтажа | На DIN рейку |
| Номин раб напряжение, В | 230/400/690 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| С термозащитой | Да |
| Номин рабочий отключаемый ток к з Iсs 400 В, кА | 25.0 |
| Ремонтопригодность | Нет |
| Номин рабочий отключаемый ток к з Iсs 230 В, А | 100 |
| Чувствительность к обрыву фазы | Да |
| Глубина, мм | 76.4 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| С встроенным расцепителем пониж-го напряж | Нет |
| Коммутационное перенапряжение, В | ≤ 8000 |
| Электр или Мех износостойкость, циклов В на О | 12000 |
| Вес, кг | 0,37 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Высота, мм | 90.0 |
| Номин мощность управ ЭД в применения АС-3 400В, кВт | 11.00 |
| Номин предельный отключаемый ток к з Iсu 230 В, кА | 100 |
| Номин предельный отключаемый ток к з Iсu 400 В, кА | 25 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| С интегрированным вспомогат перекл | Нет |
| Класс расцепления - защиты | 10 |
| Тип подключения | Винтовое соединение |
| Номин мощность управ ЭД в применения АС-3 230В, кВт | 6.30 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин предельный отключаемый ток к з Iсu 660 В, кА | 5 |
| Номин частота, Гц | 50 |
| Температура эксплуатации, °C | -25…60 |
| Номин продолжительный ток Iu, А | 25 |
| Степень защиты - IP | IP20 |
| Уставка электромагнитного расцепителя, А | 325.0 |
| Номин откл способность Icu при 400 В AC, кА | 25 |
| Номин мощность управ ЭД в применения АС-3 660В, кВт | 18.50 |
| Номин рабочий отключаемый ток к з Iсs 660 В, кА | 5.00 |
| Ширина, мм | 45.0 |
