Артикул:
MI-CS10-020-053
Внутрений код:
IEK-MI-CS10-020-053

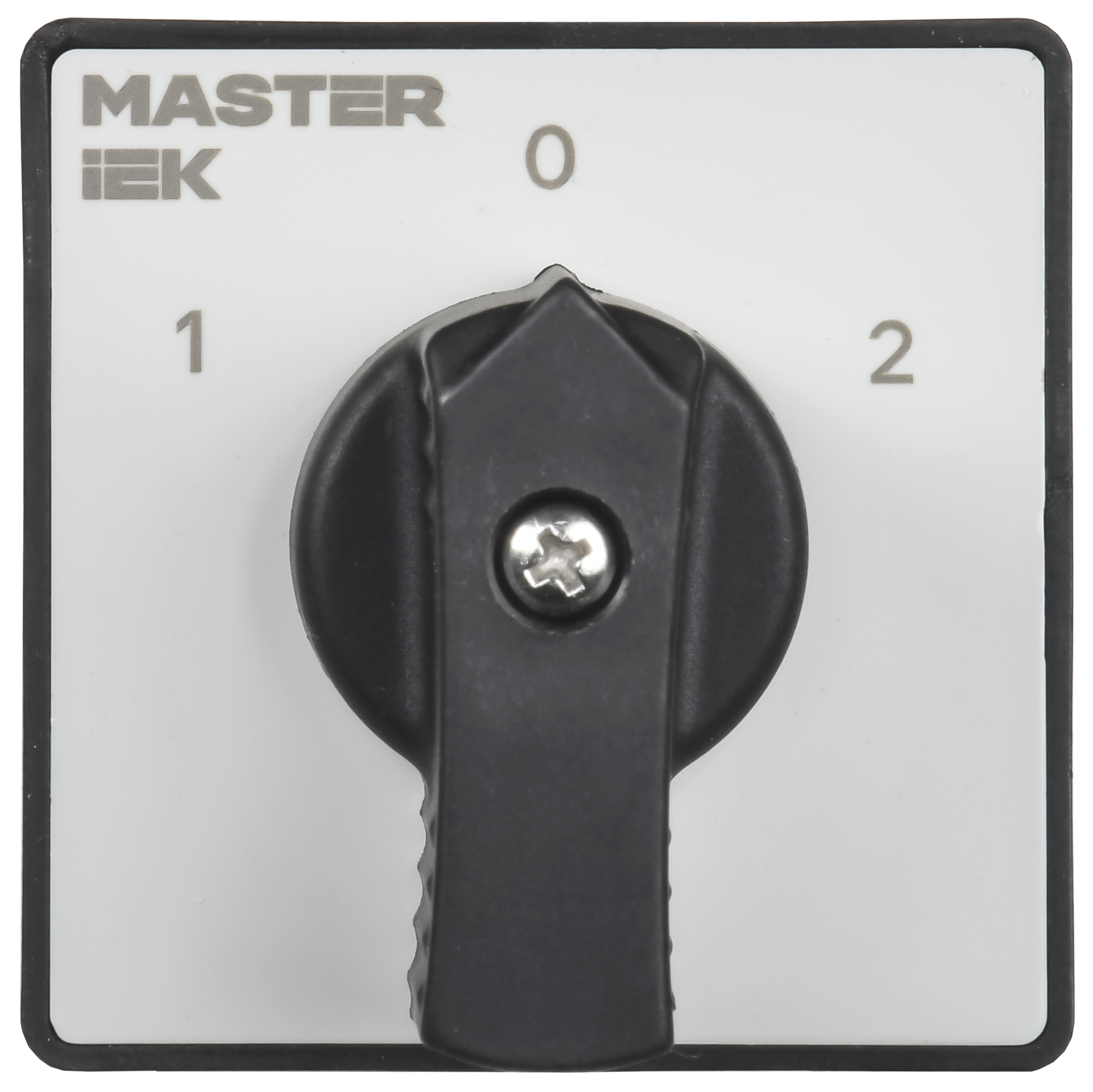

file_6897ab86849a18.34154112
5,2 мб
file_6897ab86e3d7a6.65555041
3,8 мб

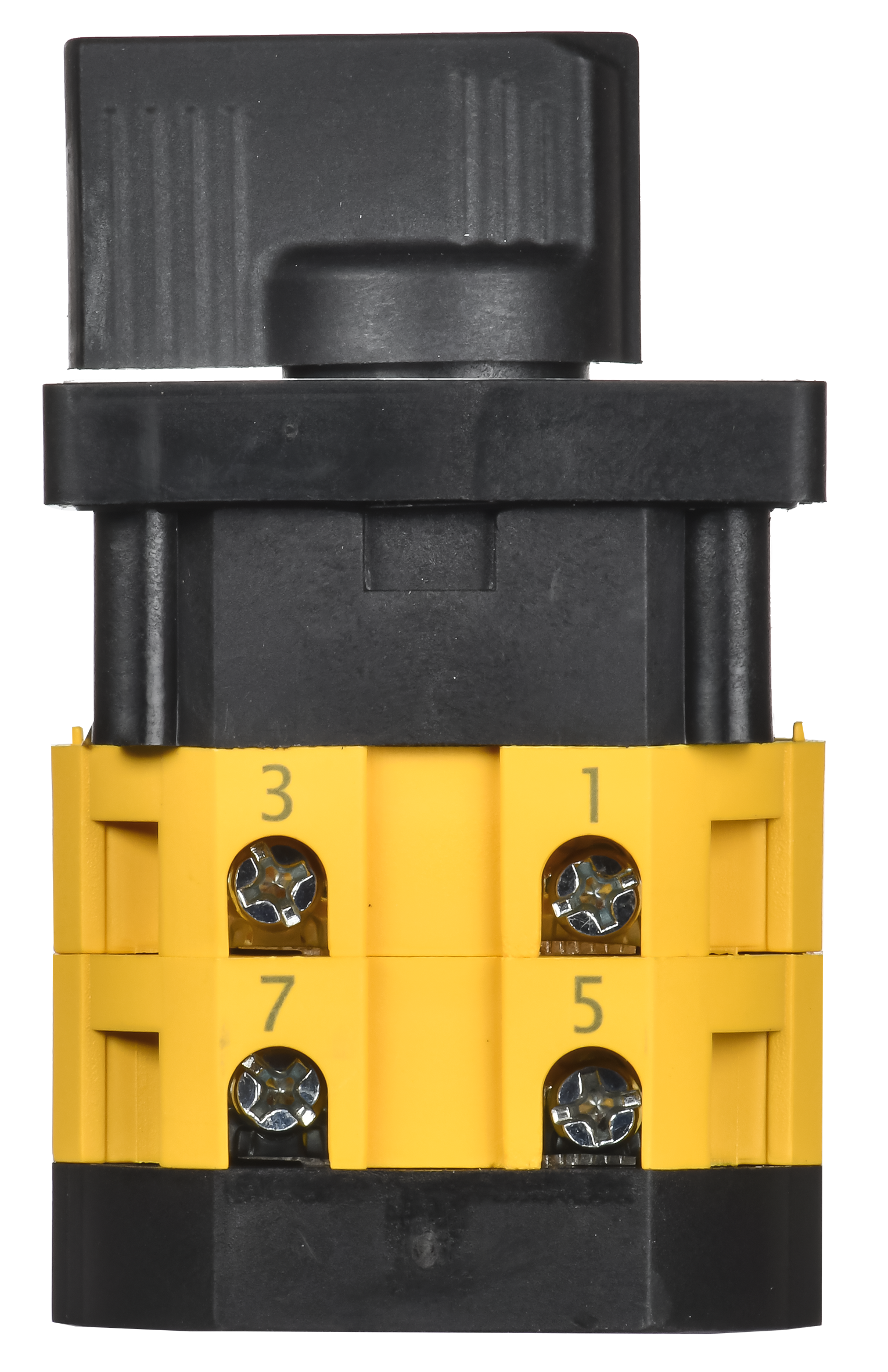

file_6897ab872bef73.26407361
3,5 мб

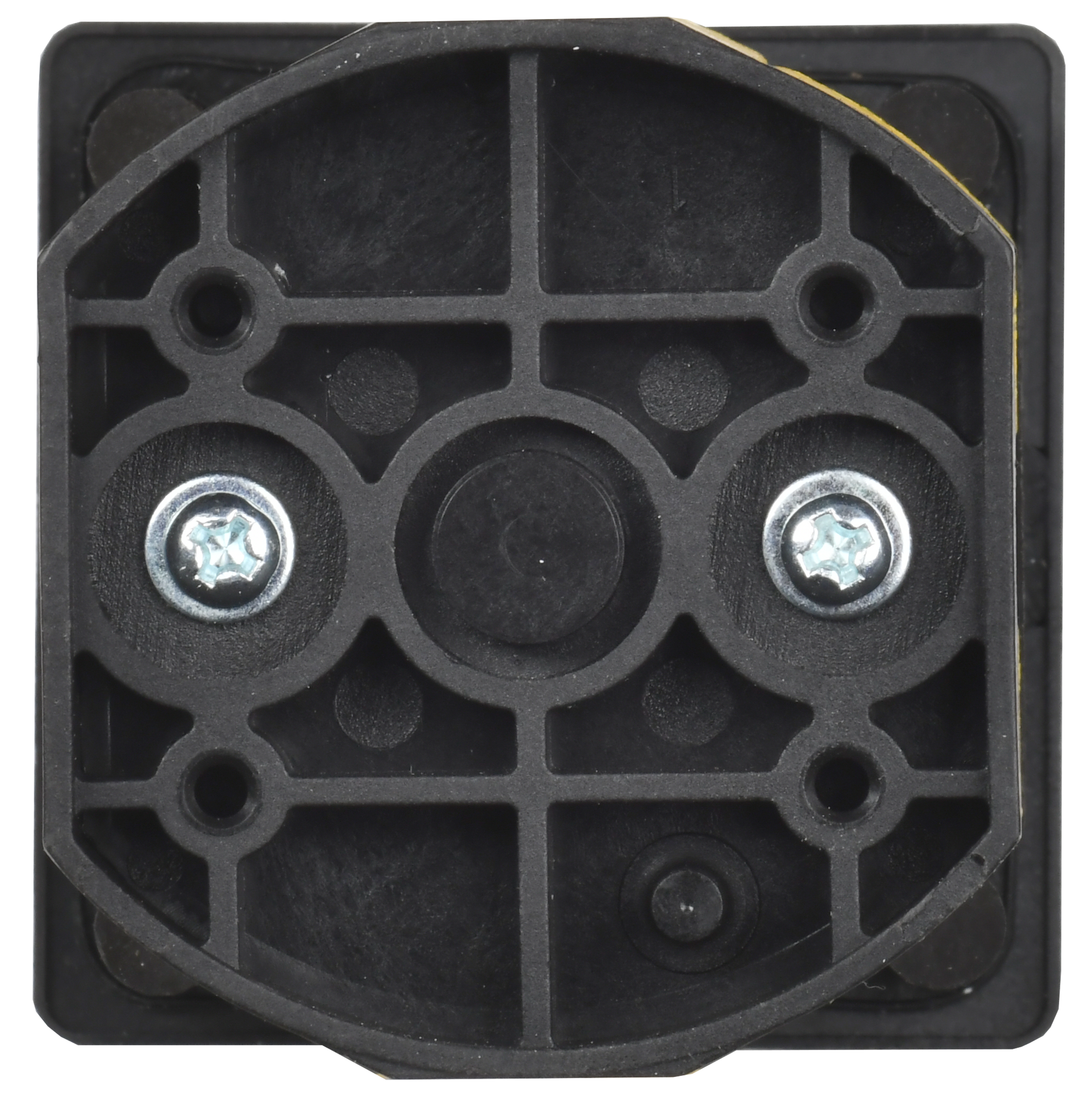

file_6897ab87620a25.31656588
6,9 мб
Отказное письмо 123-ФЗ
24,9 мб
Отказное письмо 043
24,5 мб
file_6897ab87bac6c7.95689390
133,7 кб
file_6897ab87e0a096.15419196
629,4 кб
Характеристики
Цвет
—
#PROP_VALUE#
Количество полюсов
—
3
Цвет
—
Черный
• Cрок поставки 2-7 дней - 70 шт.
1 571.33 руб.
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

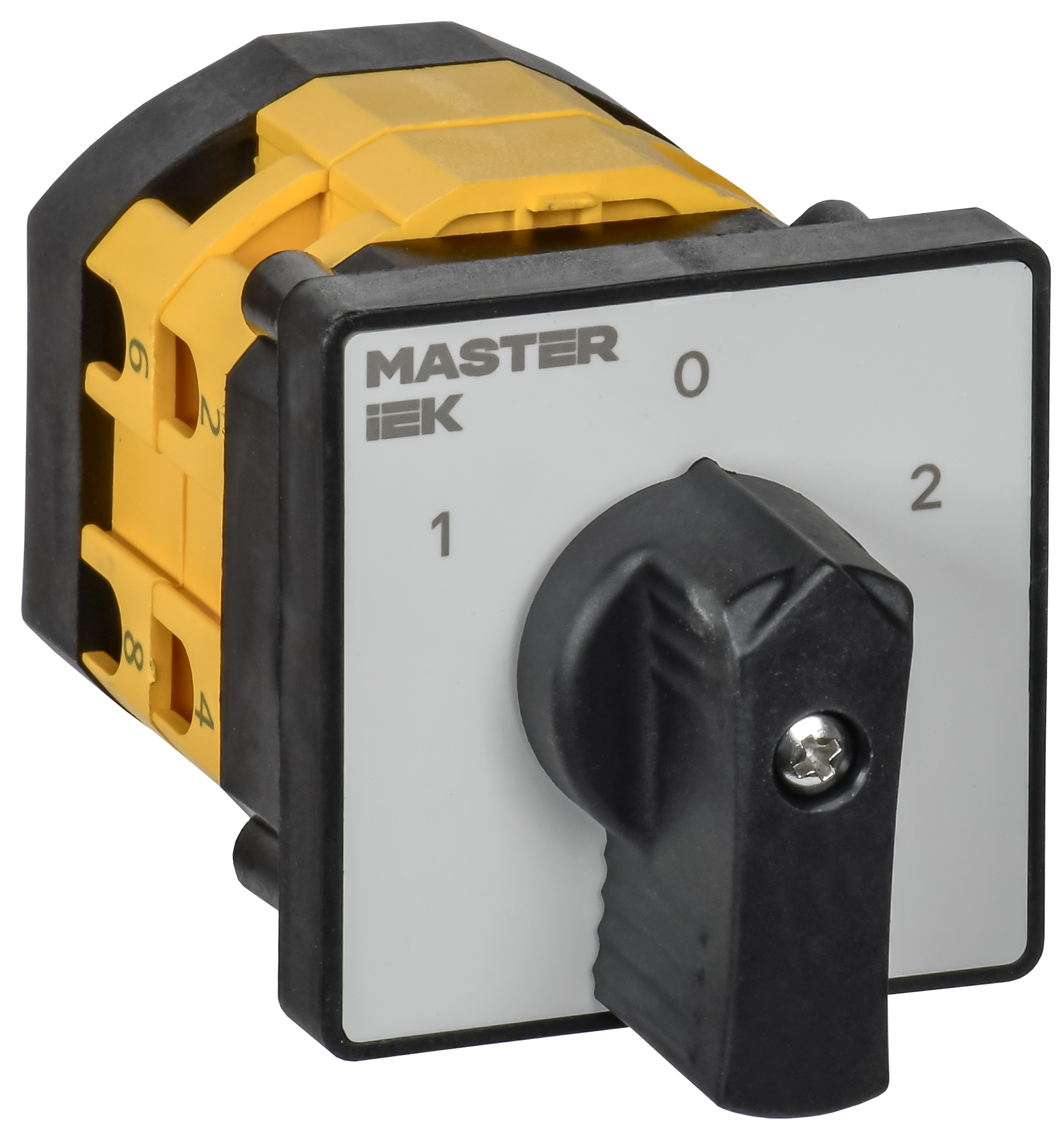

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Технические характеристики
| Обозначение положений | 1-0-2 |
| Количество полюсов | 3 |
| Номин тепловой ток Ith, А | 20 |
| Конструктивное исполнение | Открытое |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Степень защиты - IP | IP20 |
| С нейтральной позицией - ОТКЛ | Да |
| Размер передней панели | 48х48 мм |
| Степень защиты - IP передняя сторона | IP40 |
| Номин рабочий ток Ie при АС-4 400 В, А | 6 |
| Номин продолжительный ток Iu, А | 20.0 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В, А | 20 |
| Номин мощность при AC-3 230 В, кВт | 4 |
| Подходит для промежуточного монтажа | Да |
| Номин мощность при AC-23 400 В, кВт | 9 |
| Номин напряжение постоян тока - DC, В | 24; 48; 110; 220 |
| Ток предохранителя qG, А | 25 |
| Подходит для монтажа на передней стенке | Да |
| С блоком управления | Нет |
| Номин рабочий ток Ie при АС-4 230 В, А | 6 |
| Номин напряжение изоляции Ui, В | 690 |
| Степень защиты - IP сторона контактов | IP00 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин рабочий ток Ie при АС-3 400 В, А | 5 |
| Температура эксплуатации, °C | -5…40 |
| Пригоден в качестве главного выключателя | Да |
| Степень защиты - IP в оболочке | IP40 |
| Номин рабочий ток Ie при АС-3 230 В, А | 5 |
| Номин рабочий ток Ie при АС-2 400 В, А | 12 |
| Функции переключателя | Многоступенчатый переключатель |
| Электр износостойкость, млн циклов | 0,0015 |
| Номин мощность при AC-3 400 В, кВт | 6 |
| Номинальная способность к присоединению, мм² | 4 |
| Номин условный ток короткого замыкания Icn, А | 6 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Мех износостойкость, млн циклов | 0,3 |
| Номин рабочий ток Ie при АС-2 230 В, А | 12 |
| Сечение многожильного гибкого провода, мм² | 1,5…4 |
| Номин мощность при AC-23 230 В, кВт | 5 |
| Фиксация положения переключателя | Да |
| Тип изделия/компонента | Кулачковый переключатель |
| Модульное исполнение | Да |
| С возвратом в нейтральное положение | Нет |
| Номин раб напряжение AC контактов, В | 230; 400; 690 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В, А | 20 |
| Конструкция прибора | Встраиваемое устройство |
| Подходит для установки в распредел платы | Нет |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Подходит для напольного монтажа | Нет |
| Номин рабочий ток Ie при АС-23 230 В, А | 18 |
| Тип выключателя | Многоступенчатый переключатель |
| В сборе в корпусе | Нет |
| Номин рабочий ток Ie при АС-23 400 В, А | 18 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220 |
| Цвет | Черный |
| Кол-во позиций переключения | 3 |
| Пригоден в качестве сервисного выкл-ля | Да |
| Номин напряжение, В | 690 |
