Артикул:
135809
Внутрений код:
EAT-135809
Дилерский сертификат
56 кб
Техническая документация
181,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
40 310.79 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |

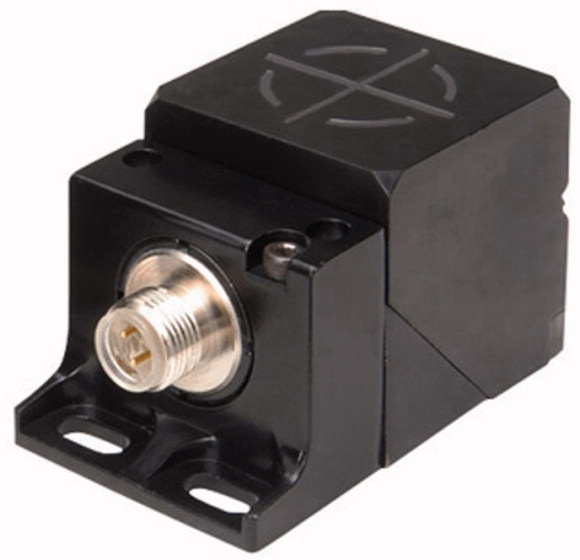

Индуктивные датчики | ||
Ассортимент |
Серия E52 Cube | ||
Описание |
Адаптер корпуса | ||
подключение |
4-проводной | ||
Конструктивное исполнение (внешние размеры) |
мм | 40 x 40 x 40 | |
Номинальное напряжение |
Ue | 10 - 48 В пост. тока | |
Расчетное расстояние срабатывания |
Sn | мм | 30 |
Способ монтажа |
не заподлицо | ||
Вид переключения |
NPN PNP |
||
Возможности подключения |
Штепсельный разъем M12 x 1 | ||
контакты |
|||
Разм. = размыкающий контакт |
1 разм. | ||
Замык. = замыкающий контакт |
1 замык | ||
Материал |
Цинк/пластик | ||
Класс защиты |
IP67 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-5-2 | ||
Температура окружающей среды |
-40 - +70 | ||
Удароустойчивость |
g |
30 Длительность ударного воздействия 11 мс |
|
Класс защиты |
IP67 | ||
| Характеристики | |||
Расчетное расстояние срабатывания |
|||
Расчетное расстояние срабатывания |
Sn | мм | 30 |
Точность воспроизведения Sn |
% | 2 | |
Температурный уход параметров Sn
|
% | 10 | |
Гистерезис переключения Sn |
% | 15 | |
Номинальное напряжение |
Ue | 10 - 48 В пост. тока | |
Расчетный рабочий ток |
Ie | мА | < 300 |
Рабочий ток во включенном состоянии при 24 В постоянного тока |
Ib | мА | 25 |
Падение напряжения при Ie
|
Ud | В | 2.5 |
частота переключения |
Гц | 100 | |
Ток утечки, вызванный нагрузкой в заблокированном состоянии при 230 В переменного тока или 24 В постоянного тока |
Ir | мА | 0.15 |
Индикация коммутационного положения |
Светодиод | красный | |
Индикация рабочего напряжения |
Светодиод | зеленый | |
Защитные функции |
защита от короткого замыкания Защита от неправильной полярности Защита от обрыва провода |
||
подключение |
4-проводной | ||
контакты |
|||
Разм. = размыкающий контакт |
1 разм. | ||
Замык. = замыкающий контакт |
1 замык | ||
Конструктивное исполнение |
|||
Конструктивное исполнение (внешние размеры) |
мм | 40 x 40 x 40 | |
Возможности подключения |
Штепсельный разъем M12 x 1 | ||
Материал |
Цинк/пластик | ||
Качество поверхности |
Цинковый сплав |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -40 | |
Макс. рабочая температура |
°C | 70 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / Inductive proximity switch (EC002714) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Proximity switch / Inductive proximity switch (ecl@ss8.1-27-27-01-01 [AGZ376012]) | |||
Width sensor |
mm | 40 | |
Height of sensor |
mm | 40 | |
Length of sensor |
mm | 40 | |
Diameter sensor |
mm | 0 | |
Mechanical mounting condition for sensor |
Not flat | ||
Switching distance |
mm | 30 | |
Suitable for safety functions |
No | ||
Type of switch function |
Anticoincidence | ||
Type of switching output |
- | ||
Type of electric connection |
Connector M12 | ||
Number of semiconductor outputs with signalling function |
1 | ||
Number of contact energized outputs with signalling function |
0 | ||
Number of protected semiconductor outputs |
0 | ||
Number of protected contact energized outputs |
0 | ||
Type of actuation |
Metallic Target | ||
Type of interface |
None | ||
Type of interface for safety communication |
None | ||
Construction type housing |
Cuboid | ||
Coating housing |
- | ||
Cascadable |
No | ||
Category according to EN 954-1 |
B | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Max. output current at protected output |
mA | 0 | |
Supply voltage |
V | 6 - 48 | |
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 6 - 48 | |
Voltage type |
DC | ||
Switching frequency |
Hz | 100 | |
With monitoring function downstream switching devices |
No | ||
Material housing |
Plastic | ||
Compression-resistant |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Interference resistance to magnetic fields |
- |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | E166051 | ||
| UL Category Control No. | NRKH, NRKH7 | ||
| CSA File No. | UL report applies to both Canada and US | ||
| CSA Class No. | – | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Max. Voltage Rating | 48 V DC | ||
| Degree of Protection | IEC: IP68; UL Type 4, 4X, 6, 6P, 12, 13 |
