Артикул:
107413
Внутрений код:
EAT-107413
• Cрок поставки 2-7 дней - 40 шт.
9 191.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Общее дополнительное оснащение | ||
Идентификатор типа |
M22 | ||
Основная функция дополнительного оснащения |
Гнездо | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||

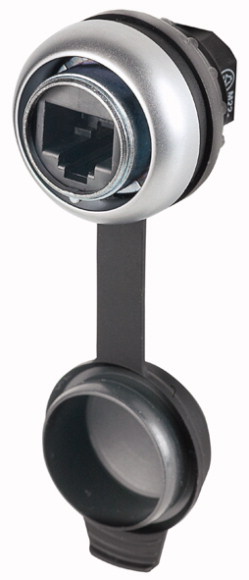

| Гнездо RJ45, 8/8, кат. 5e | |||
Класс защиты |
IP65 (с закрытой крышкой) IP20 (со вставленным штекером) |
||
рамка |
Рамка Titan | ||
Подключение к SmartWire-DT |
нет | ||
Применяемое для |
Монтаж спереди | ||
Схема соединений/схема контактов |
|
Технические характеристики
| Технические характеристики | |||
Номинальное напряжение |
UL | Перем. ток 24 В | |
Диапазон напряжений |
Перем. ток 50 В | ||
Расчетный рабочий ток |
мА | 1500 | |
Полюсы |
8 | ||
Класс / Категория |
5 | ||
Вид контакта |
1 : 1 | ||
Экранирование |
да | ||
| Общая информация | |||
Конструктивное исполнение |
RJ45 | ||
Сопротивление изоляции |
RISO | МОм |
>
100
|
Проходное сопротивление |
< 30 m? | ||
Материал контакта |
CuSn, позолоченный | ||
Монтаж |
Вырез на передней панели d = 22,5 мм | ||
Глубина установки |
мм | ca. 70 (incl. Krummung) | |
Температура окружающей среды |
-25 - +70 | ||
Хранение |
°C | - 25 - + 80 | |
Механический срок службы |
Переключения | < 750 циклов соединения и разъединения | |
Вес |
кг/шт. | 0.02 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Accessories for control circuit devices (EC002024) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Control circuit devices (accessories) (ecl@ss8.1-27-37-92-16 [ACO043008]) | |||
Type of electrical accessory |
- | ||
Type of mechanical accessory |
- |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL File No. | E330994 | ||
| UL Category Control No. | DUXR, DUXR7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | - | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected |
