Описание |

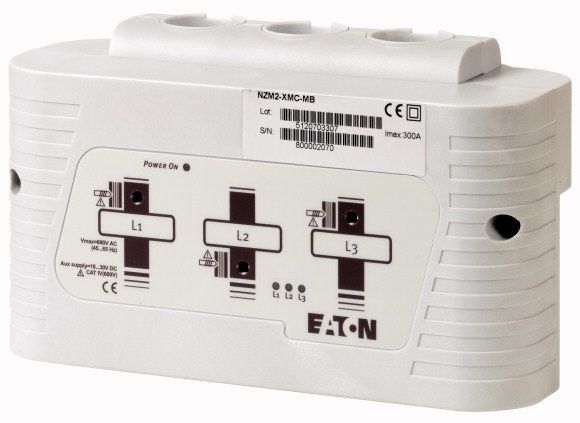

Для измерения тока, напряжения, мощности и энергии. Модуль оснащен тремя встроенными трансформаторами тока и тремя отводами напряжения, контакт с которыми обеспечивается с помощью саморезов; при этом прокалывается изоляция кабеля. Источник питания 24 В пост. тока 2 импульсных выхода SO Интерфейс Modbus (подчиненное устройство) Общее значение потребляемой энергии постоянно сохраняется в модуле. Возможно подключение устройства индикации NZM-XMC-DISP для локального отображения данных измерений. |
||
Количество полюсов |
3-полюсн. | ||
Применяемое для |
NZM 2  300 A
|
||
Расчетная частота эксплуатации |
AC 50/60 Hz | ||
Стандарт/сертификат |
IEC | ||
Типоразмер |
NZM2 | ||
| указания Для установки должны быть соблюдены минимальные зазоры до автоматического переключателя NZM. Модуль может быть установлен со стороны входа или со стороны выхода и настроен через конфигуратор шины Modbus от компании Eaton (www.eaton.eu). |
Технические характеристики
| Общая информация | |||
Размеры (Ш x В x Г) |
мм | 209 x 132 x 91 | |
Вес |
кг | 0.85 | |
| Условия окружающей среды | |||
Рабочая температура |
°C | -15 - +55 | |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - 80 |
подходит для высоты |
2000 | ||
Класс защиты |
IP20 | ||
| Модуль электропитания | |||
Питающее напряжение |
Us | 24 В пост. тока | |
Макс. питающий ток |
мА | 200 | |
Тип провода |
Phoenix Contact GMVSTBR 2,5-2-ST-7,62 | ||
| Электропитание | |||
Номинальное напряжение |
Ue | В перем. тока | 72 - 600 |
Перенапряжение |
кВ | 8 | |
макс. напряжение |
В перем. тока | 600 | |
Сопротивление |
R | k? | 1 |
Частота |
Гц | 45 - 65 | |
Точность |
0,95 % измерения + 0,05 % FS | ||
Категория перенапряжения |
Категория IV - 600 В | ||
| Ток | |||
Расчетный рабочий ток |
Ie | A перем. тока | 1 - 300 |
макс. ток |
Imax | A | 30 |
Частота |
45 - 200 | ||
| Измерение мощности PM | |||
Точность |
0,95 % измерения + 0,05 % FS | ||
Тип выхода |
NPN-изолированный транзистор | ||
Напряжение транзистора |
80 / 0,4 | ||
Ток транзистора |
50 / 10 | ||
Гальваническое разделение |
3 | ||
частота переключения |
Гц | 4 | |
длительность импульса |
мс | 500 / 20 | |
Мощность_Частота импульсов |
импульсов/кВтч | 1 | |
| Цифровые выходы | |||
Номинальное напряжение |
Ue | В | 350 |
в состоянии "1" |
Ie | A | 120 |
| Интерфейс SBI RS485 | |||
Гальваническое разделение |
3 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 24 - 24 | |
Voltage type of supply voltage |
DC | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
With potential separation |
Yes | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
No | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
- | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 209 | |
Height |
mm | 132 | |
Depth |
mm | 91 |
