Артикул:
231220
Внутрений код:
EAT-231220
Дилерский сертификат
56 кб
Техническая документация
155,7 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 915.86 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

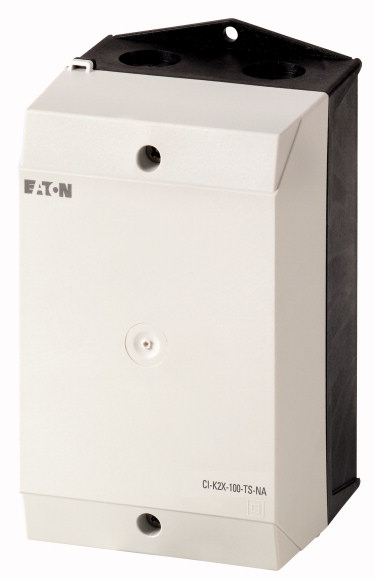

Малогабаритный корпус CI-K | ||
Основная функция |
Базовый корпус | ||
Функция продукции |
Базовый корпус для Северной Америки | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
||
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
||
Описание |
апробировано для UL, CSA Выламываемые отверстия 4 x 1/2 дюймов Нижняя часть корпуса RAL 9005, черный Верхняя крышка корпуса RAL 7035, светло-серая |
||
Размеры |
|||
ширина |
мм | 100 | |
Высота |
мм | 160 | |
Глубина |
мм | 100 | |
оснащение |
с DIN рейкой | ||
Глубина установки |
мм | 73 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
||
Обработка поверхности |
коррозионностойкий | ||
Температуроустойчивость |
-40 °C - +120 °C (корпус) -40 °C - +80 °C (уплотнение) |
||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Неприемлемо. | ||
10.2.6 Испытание на удар |
Требования производственного стандарта выполнены. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Empty enclosure for switchgear (EC000712) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss8.1-27-37-13-01 [AKN343011]) | |||
Material housing |
Plastic | ||
Width |
mm | 100 | |
Height |
mm | 181 | |
Depth |
mm | 100 | |
With transparent cover |
No | ||
Suitable for emergency stop |
No | ||
Model |
Surface mounting | ||
Degree of protection (IP) |
IP65 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking | ||
| UL File No. | E54120 | ||
| UL Category Control No. | MITW2 | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-07 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | Yes | ||
| Degree of Protection | IEC: IP65; UL/CSA Type 1, 3R, 4X, 12, 13 – indoor and outdoor use |
