Артикул:
206891
Внутрений код:
EAT-206891
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
17 521.32 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

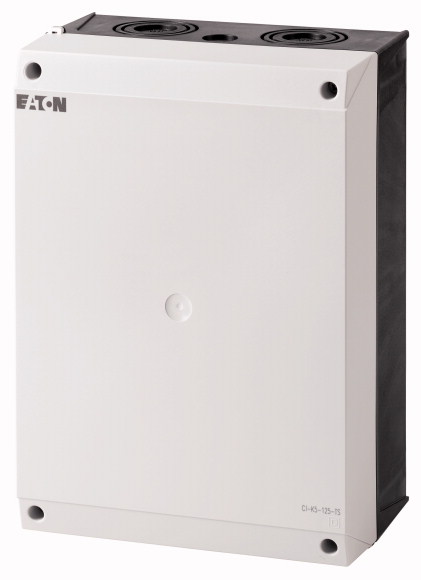

Малогабаритный корпус CI-K | |||||||||
Основная функция |
Базовый корпус | |||||||||
Функция продукции |
Базовый корпус CI-K | |||||||||
Отдельное устройство/законченное устройство |
Отдельное устройство | |||||||||
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
|||||||||
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
|||||||||
Материал |
Армированный стекловолокном поликарбонат | |||||||||
Цвет |
Нижняя часть корпуса RAL 9005, черная Верхняя крышка корпуса RAL 7035, светло-серая |
|||||||||
Описание |
метрические штамповки вверху, внизу, в задней стенке Ввод для управляющего провода Световой индикатор L-..., возможна установка в штамповку нижней части M20/M25 |
|||||||||
ввод проводки |
Исполнение с жесткой зеркальной поверхностью | |||||||||
Размеры |
||||||||||
ширина |
мм | 200 | ||||||||
Высота |
мм | 280 | ||||||||
Глубина |
мм | 125 | ||||||||

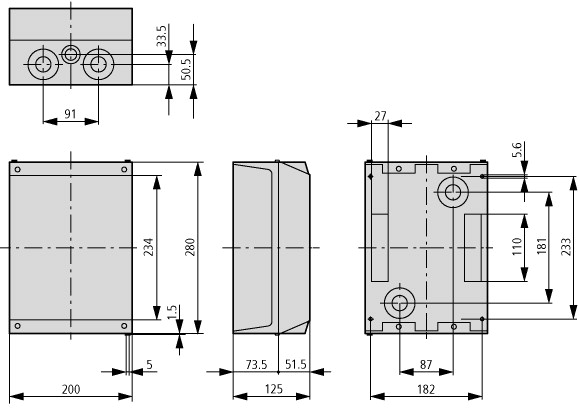

Размеры |
мм |
|
||||||||
Глубина корпуса |
||||||||||
Обозначения на рисунке |
Размеры сверху: Глубина установки для монтажной панели Глубина установки при монтажном профиле высотой 7,5 мм Глубина установки при монтажном профиле высотой 15 мм |
|||||||||
Глубина корпуса |
мм |
|
||||||||
Глубина установки при монтажном профиле высотой 7,5 мм |
мм | 93 | ||||||||
оснащение |
С монтажным профилем согл. IEC/EN 60715 (макс. вес оснащения 0,65 кг) |
|||||||||
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60529 DIN EN 62208 |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
°C |
-25 - +70 -25 - +40 (при вводе проводки методом сквозного монтажа) |
|
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
||
Отводимая мощность потерь |
|||
Макс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C |
W | 35 | |
| материал | |||
Материал |
|||
База |
Армированный стекловолокном поликарбонат | ||
Крышка |
Армированный стекловолокном поликарбонат | ||
Обработка поверхности |
коррозионностойкий | ||
Цвет |
|||
База |
RAL 9005, черный (матовый) | ||
Крышка |
RAL 7035, светло-серый (матовый) | ||
| Свойства материалов | |||
электрический |
|||
Стойкость к токам утечки |
CTI 175 (база, согласно IEC 60112) CTI 175 (крышка, согласно IEC 60112) |
||
Поверхностное сопротивление в соответствии с IEC 60093 |
? x 1013 | > 1 | |
Прочность изоляции в соответствии с IEC 60243-1 |
кВ/мм | 30 | |
термический |
|||
Температуроустойчивость |
-40 °C - +120 °C (корпус) -40 °C - +80 °C (уплотнение) |
||
механический |
|||
Ударная прочность |
IK06 согласно EN 50102 | ||
макс. вес устанавливаемых компонентов |
|||
Монтажная панель |
кг | 1 | |
Монтажный профиль |
кг | 1 | |
химический |
|||
Химическая устойчивость |
База, крышка Устойчивость в отношении: кислот < 10 %, минеральных масел, спирта, бензина, жиров, растворов солей Условно устойчив к: кислотам > 10 %, спирту Неустойчив к: щелочам, бензолу Мембрана для сквозного монтажа (CI-K1/CI-K2) и уплотняющий материал Устойчивость в отношении: кислот < 10 %, щелочей, спирта, растворов солей Условно устойчив к: кислотам > 10 %, смазкам, бензолу Неустойчив к: минеральному маслу, бензолу |
||
атмосферные |
|||
Солёная водяная пыль |
IEC 60068-2-11 | ||
Устойчивость к УФ-излучению |
под защитной крышей | ||
Поглощение воды согласно DIN EN ISO 62 |
% | 0.29 | |
Характеристика огнезащиты |
|||
испытание нитью накала |
|||
Характеристика огнезащиты |
960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2) 650 °C/толщина 1 мм (материал уплотнения; согласно VDE 0471, часть 2) |
||
согласно UL 94 |
VO/1,5 мм толщина | ||
согласно UL 94 |
HB | ||
без содержания галогенов |
да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Класс защиты |
спереди IP65 IP65, при вводе проводки методом сквозного монтажа |
||
Макс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C |
W | 35 | |
Характеристика огнезащиты |
960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2) 650 °C/толщина 1 мм (материал уплотнения; согласно VDE 0471, часть 2) |
||
Стойкость к токам утечки |
CTI 175 (база, согласно IEC 60112) CTI 175 (крышка, согласно IEC 60112) |
||
Обработка поверхности |
коррозионностойкий | ||
Ударная прочность |
IK06 согласно EN 50102 | ||
Температуроустойчивость |
-40 °C - +120 °C (корпус) -40 °C - +80 °C (уплотнение) |
||
Устойчивость к УФ-излучению |
под защитной крышей | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Неприемлемо. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Empty enclosure for switchgear (EC000712) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss8.1-27-37-13-01 [AKN343011]) | |||
Material housing |
Plastic | ||
Width |
mm | 200 | |
Height |
mm | 280 | |
Depth |
mm | 125 | |
With transparent cover |
No | ||
Suitable for emergency stop |
Yes | ||
Model |
Surface mounting | ||
Degree of protection (IP) |
IP65 |
