Артикул:
2612
Внутрений код:
EAT-2612
Дилерский сертификат
56 кб
Техническая документация
308,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
84 152.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

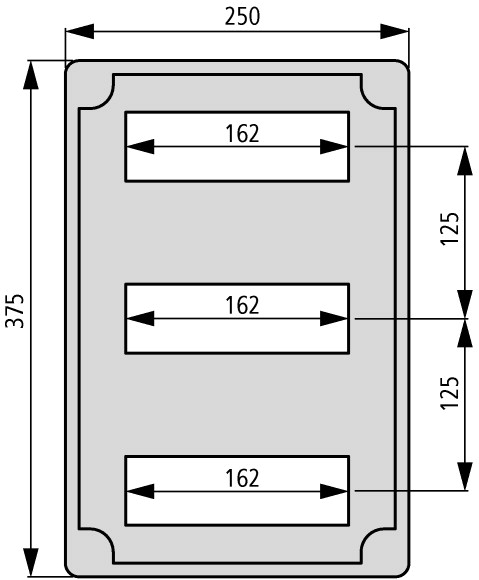

Размеры |
мм |
|
||||||||
Ассортимент |
Изолированный корпус Ci | |||||||||
Основная функция |
Подготовленный корпус | |||||||||
Функция продукции |
Индивидуальный корпус автоматического выключателя | |||||||||
Принадлежности |
Индивидуальный корпус автоматического выключателя | |||||||||
Отдельное устройство/законченное устройство |
Отдельное устройство | |||||||||
Описание |

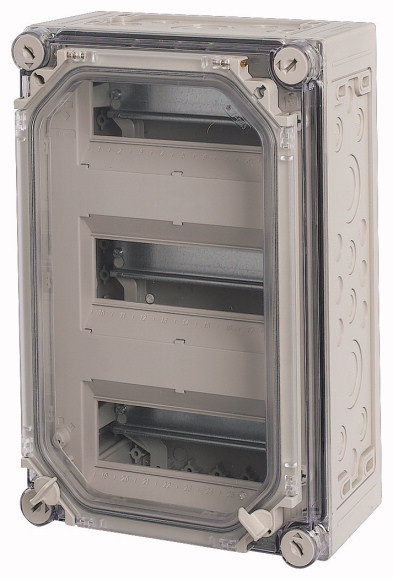

Метрические штамповки во всех боковых стенках Встраиваемые устройства типоразмера 1 согл. DIN 43880 Прозрачная крышка с запорными ручками Прозрачная дверь для обслуживания установленных устройств Монтажные профили для фиксации устройств Заглушка для неиспользуемых установочных мест Крышка для защиты от прикосновения с маркировочной полоской Винтовые клеммы PE/N Крепежные ленты для настенной установки пломбируемые запоры крышки |
|||||||||
Класс защиты |
IP65 | |||||||||
ширина |
мм | 250 | ||||||||
Высота |
мм | 375 | ||||||||
Глубина |
мм | 150 | ||||||||
однополюсные автоматы (TE) |
Количество | 27 | ||||||||
Клеммы PE и N число x поперечное сечение |
мм2 |
по 4 x (6 - 35) по 20 x (1 - 4) |
||||||||
исполнение |
||||||||||
Исполнение двери |
прозрачный | |||||||||
указания
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 19 |
Начальный корпус для настенного монтажа |
PV | W | 17 |
Центральный корпус для пристраивания к стенке |
PV | W | 16 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 38 |
Начальный корпус для настенного монтажа |
PV | W | 35 |
Центральный корпус для пристраивания к стенке |
PV | W | 32 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Нижняя часть 960 °C/крышка 850 °C, Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
10 кг на корпус с несущим каркасом и подъёмником выполнены, надстроены и зафиксированы согласно актуальной действительной инструкции по монтажу. | ||
10.2.6 Испытание на удар |
IK10 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP65 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Класс защиты 2, поэтому не имеет значения. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 1000 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
8 кВ | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
