Артикул:
90159
Внутрений код:
EAT-90159
Дилерский сертификат
56 кб
Техническая документация
326,6 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
54 571.10 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

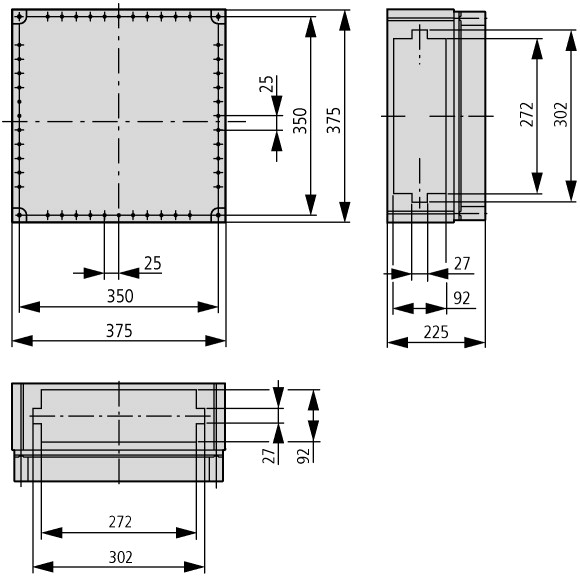

Размеры |
мм |
|
||||
Ассортимент |

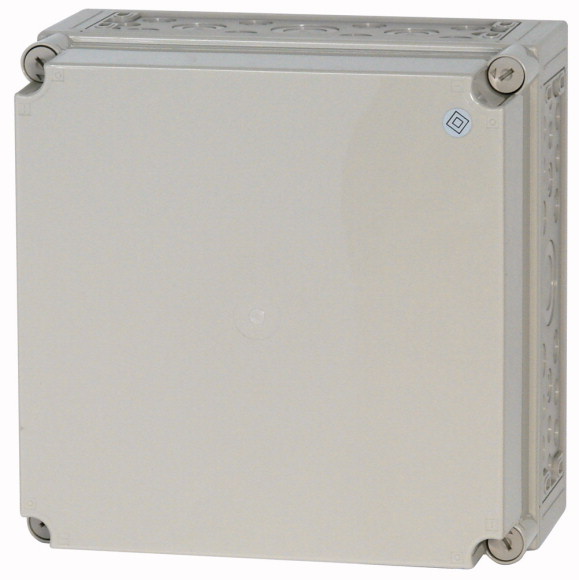

Изолированный корпус Ci | |||||
Основная функция |
Базовый корпус | |||||
Функция продукции |
Отдельный корпус | |||||
Отдельное устройство/законченное устройство |
Отдельное устройство | |||||
Класс защиты |
IP65 | |||||
Описание |
С метрическими штамповками во всех боковых стенках Включая крепежные ленты для настенной установки пломбируемые запоры крышки Боковые стенки с возможностью выбивания Возможно переоснащение как распределительный щит |
|||||
Цвет |
RAL 7032, гальково-серый (база) RAL 7032, гальково-серый (крышка) |
|||||
ширина |
мм | 375 | ||||
Высота |
мм | 375 | ||||
Глубина |
мм | 225 | ||||
Глубина установки для монтажной панели |
мм | 200 | ||||
Глубина установки при монтажном профиле высотой 7,5 мм |
мм | 192.5 | ||||
Глубина установки при монтажном профиле высотой 15 мм |
мм | 185 | ||||
Глубина корпуса |
||||||
Обозначения на рисунке |
Размеры сверху: Глубина установки для монтажной панели Глубина установки при монтажном профиле высотой 7,5 мм Глубина установки при монтажном профиле высотой 15 мм Глубина корпуса |
|||||
Глубина корпуса |
мм |
|
||||
Исполнение крышки |
непрозрачная | |||||
Исполнение нижней части |
с предв. штамповкой | |||||
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60529 EN 50262 DIN 43656 DIN 43660 EN 60439-4 при отдельных корпусах CI...X и при распределителях, составленных из Ci-корпусов до 680 A. Тем самым, используется для комбинации розеток и в качестве компонентов для распределительного щита стройплощадки. |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
°C | -40 - +80 | |
Класс защиты |
IP65 | ||
Отводимая мощность потерь |
|||
Макс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C |
W | 72 | |
Макс. эмиттированная потеря мощности при использовании в распределительных вязках в соответствии с VDE 0660 часть 500 |
W | 54 | |
указания |
При расчете потери мощности необходимо учитывать квадратичную зависимости от тока для расчетного коэффициента нагрузки a. Pv = I2 x R Pv’ = Pv x a2 При отсутствии сведений о нагрузке отдельных электрических цепей выбирается коэффициент расчетной нагрузки согласно VDE 0660, часть 500. |
||
дополнительные технические характеристики для устройств, проверенных UL-/CSA |
см. отчёт UL № файла E54120 | ||
Условия эксплуатации и внешние условия в соответствии с VDE 0660 часть 500 |
|||
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный или RAL 7032, цвет серый кремний | ||
| материал | |||
Материал |
Армированный стекловолокном поликарбонат (база) неармированный поликарбонат (крышка) без содержания галогенов |
||
Обработка поверхности |
коррозионностойкий | ||
Цвет |
RAL 7032, гальково-серый (база) RAL 7032, гальково-серый (крышка) |
||
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный или RAL 7032, цвет серый кремний | ||
| Свойства материалов | |||
электрический |
|||
Стойкость к токам утечки |
KB160, KC175 (база, согласно IEC 60112) KB100, KC200 (крышка, согласно IEC 60112) |
||
Поверхностное сопротивление в соответствии с IEC 60093 |
? x 1013 | > 1 | |
Прочность изоляции в соответствии с IEC 60243-1 |
кВ/мм | 30 | |
термический |
|||
Температуроустойчивость |
-40 °C - +120 °C (корпус) 85 °C (замыкающий болт) 80 °C (уплотнение) |
||
механический |
|||
Ударная прочность |
IK10 согласно EN 50102 | ||
Допустимая нагрузка |
кг/м2 | 20 | |
химический |
|||
Химическая устойчивость |
Устойчивость в отношении: кислот < 10 %, минеральных масел, спирта, бензина, жиров, растворов солей Условно устойчив к: кислотам > 10 % Неустойчив к: щелочам, бензолу |
||
атмосферные |
|||
Солёная водяная пыль |
IEC 60068-2-11 | ||
Устойчивость к УФ-излучению |
под защитной крышей | ||
Поглощение воды согласно DIN EN ISO 62 |
% | 0.29 | |
Характеристика огнезащиты |
|||
Категория огнеопасности согласно UL94 |
V1 (база) V2 (крышка) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 31 |
Начальный корпус для настенного монтажа |
PV | W | 29 |
Центральный корпус для пристраивания к стенке |
PV | W | 27 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 62 |
Начальный корпус для настенного монтажа |
PV | W | 57 |
Центральный корпус для пристраивания к стенке |
PV | W | 53 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Нижняя часть 960 °C/крышка 850 °C, Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
20 кг на корпус с несущим каркасом и подъёмником выполнены, надстроены и зафиксированы согласно актуальной действительной инструкции по монтажу. | ||
10.2.6 Испытание на удар |
IK10 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP65 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Класс защиты 2, поэтому не имеет значения. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 1000 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
8 кВ | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
