Артикул:
88758
Внутрений код:
EAT-88758
Дилерский сертификат
56 кб
Техническая документация
277,7 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
62 640.34 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

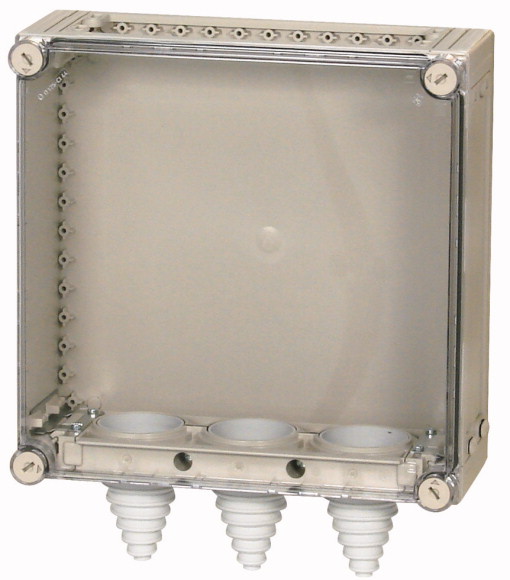

Изолированный корпус Ci | ||
Основная функция |
Базовый корпус | ||
Функция продукции |
Распределительный корпус с установленными панелями ввода кабеля | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||
Класс защиты |
IP65 | ||
Описание |
пломбируемые запоры крышки Боковые стенки закрытые, возможно выбивание Открытые стенки вверху Монтаж кабельных опор в распределители с помощью клинового соединения Разборная панель ввода кабеля, возможность прокладки проводов спереди |
||
Исполнение нижней части |
гладкая | ||
Исполнение крышки |
прозрачный | ||
ширина |
мм | 375 | |
Высота |
мм | 375 | |
Глубина |
мм | 150 | |
Глубина установки для монтажной панели |
мм | 125 | |
Глубина установки при монтажном профиле высотой 7,5 мм |
мм | 117.5 | |
Глубина установки при монтажном профиле высотой 15 мм |
мм | 110 | |

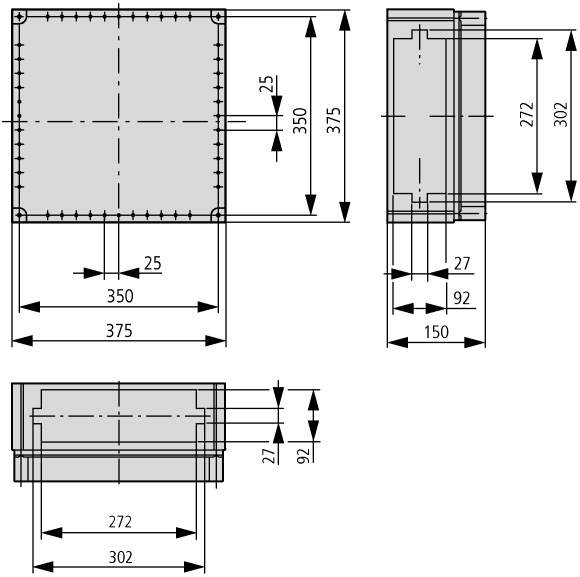

Размеры |
мм |
|
|
Глубина корпуса |
|||
Обозначения на рисунке |
Размеры сверху: Глубина установки для монтажной панели Глубина установки при монтажном профиле высотой 7,5 мм Глубина установки при монтажном профиле высотой 15 мм Глубина корпуса |
||
Глубина корпуса |
мм |
|
|
ввод проводки |
3 x 14 - 68 | ||
|
указания Distribution board with/without gland plates fitted
|
Технические характеристики
| Общая информация | |||
Температура окружающей среды |
°C | -40 - +80 | |
Температура окружающей среды |
|||
Среднее значение на 24 часа |
°C | 35 | |
Предельные значения |
°C | ||
Температура окружающей среды, предельные значения мин. |
°C | -5 | |
Температура окружающей среды, предельные значения макс. |
°C | 40 | |
Класс защиты |
IP65 | ||
Класс защиты |
IP65 (корпус) IP65 (вводы проводки KST снизу) IP64 (вводы проводки KST сверху) IP00 (ввод проводки открыт) |
||
Функцион.\n блоки |
Функциональные блоки комбинаций коммутационных устройство прошли типовые испытания. Они пригодны для самостоятельного монтажа распределительных устройств, распределителей и систем управления. | ||
Встраиваемые устройства |
Приведённые основные значения действительны для основных элементов распределителя. На встроенные устройства, клеммы и т.д. распространяется действие соответствующих им параметров и номинальных значений. | ||
Стандарты и положения |
|||
TSK - прошедшие типовые испытания сборки коммутационных устройств (TTA - Type Tested Assemblies) |
IEC/EN 60439-1, VDE 0660 часть 500 | ||
Низковольтные предохранители |
IEC/EN 60269, VDE 0636 | ||
Типовые испытания (Type Test) |
VDE 0660 часть 500, IEC/EN 60439-1 | ||
Пути тока утечки и воздушные зазоры |
III/3 согласно IEC/EN 60439-1 | ||
Горючесть - испытание на жаростойкость |
VDE 0304, часть 3, уровень IIb, уровень IIb согласно IEC 60707 | ||
Условия для проверки по противопожарной безопасности электрических изделий, их узлов и деталей, по испытанию нитью накала |
VDE 0471 часть 2 | ||
Условия эксплуатации и внешние условия в соответствии с VDE 0660 часть 500 |
|||
Температура окружающей среды |
|||
Среднее значение на 24 часа |
°C | 35 | |
Предельные значения |
°C | -5 … 40 | |
Установка в закрытом помещении |
|||
относительная влажность |
90 % (при 20°C) 50 % (при 40°C) |
||
Высота установки |
M | макс. 2000 | |
Класс защиты |
IP65 (корпус) IP65 (вводы проводки KST снизу) IP64 (вводы проводки KST сверху) IP00 (ввод проводки открыт) |
||
Монтажный растр |
мм | 25 (DIN 43660) | |
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный или RAL 7032, цвет серый кремний | ||
| CI...-NA: Transparent cover, opaque | |||
Качество поверхности |
оцинкованный пассивирование |
||
| материал | |||
Качество поверхности |
оцинкованный пассивирование |
||
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный или RAL 7032, цвет серый кремний |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 25 |
Начальный корпус для настенного монтажа |
PV | W | 24 |
Центральный корпус для пристраивания к стенке |
PV | W | 23 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 51 |
Начальный корпус для настенного монтажа |
PV | W | 48 |
Центральный корпус для пристраивания к стенке |
PV | W | 45 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Нижняя часть 960 °C/крышка 850 °C, Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
20 кг на корпус с несущим каркасом и подъёмником выполнены, надстроены и зафиксированы согласно актуальной действительной инструкции по монтажу. | ||
10.2.6 Испытание на удар |
IK10 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP65 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Класс защиты 2, поэтому не имеет значения. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 1000 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
8 кВ | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
