Артикул:
234062
Внутрений код:
EAT-234062
Дилерский сертификат
56 кб
Техническая документация
197,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
34 964.04 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

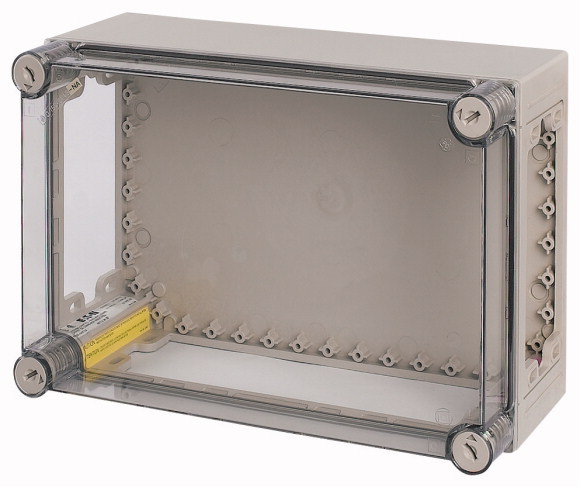

Изолированный корпус Ci для Северной Америки | ||||||||||||||||||
Основная функция |
Базовый корпус | ||||||||||||||||||
Функция продукции |
Распределительный корпус для Северной Америки Распределительный корпус с крышкой и оснащенными боковыми стенками |
||||||||||||||||||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||||||||||||||||||
Класс защиты |
IP65 | ||||||||||||||||||
Описание |
с разными боковыми стенками на всех 4 сторонах Крепежные ленты для настенной установки пломбируемые запоры крышки |
||||||||||||||||||
Исполнение крышки |
прозрачный | ||||||||||||||||||
Качество поверхности |
RAL 7032 (нижняя часть) | ||||||||||||||||||
Размеры |
|||||||||||||||||||
ширина |
мм | 421 | |||||||||||||||||
Высота |
мм | 296 | |||||||||||||||||
Глубина |
мм | 175 | |||||||||||||||||
Глубина установки |
мм | 150 | |||||||||||||||||
Исполнение нижней части |
Боковые стенки различные | ||||||||||||||||||
Исполнение нижней части |
Боковые стенки: 1 x без штамповки 3 x углубления |
||||||||||||||||||
| указания Пример заказа:
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60529 EN 50262 DIN 43656 DIN 43660 EN 60439-4 при отдельных корпусах CI...X и при распределителях, составленных из Ci-корпусов до 680 A. Тем самым, используется для комбинации розеток и в качестве компонентов для распределительного щита стройплощадки. |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
°C | -40 - +80 | |
Класс защиты |
IP65 | ||
Условия эксплуатации и внешние условия в соответствии с VDE 0660 часть 500 |
|||
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный | ||
Качество поверхности |
RAL 7032 (нижняя часть) | ||
| материал | |||
Качество поверхности |
RAL 7032 (нижняя часть) | ||
Цвет |
|||
База |
RAL 7032, гальково-серый | ||
Крышка |
прозрачный, бесцветный | ||
| Свойства материалов | |||
электрический |
|||
Стойкость к токам утечки |
KB160, KC175 (база, согласно IEC 60112) KB100, KC200 (крышка, согласно IEC 60112) |
||
Поверхностное сопротивление в соответствии с IEC 60093 |
? x 1013 | > 1 | |
Прочность изоляции в соответствии с IEC 60243-1 |
кВ/мм | 30 | |
механический |
|||
Ударная прочность |
по запросу | ||
атмосферные |
|||
Солёная водяная пыль |
IEC 60068-2-11 | ||
Устойчивость к УФ-излучению |
под защитной крышей | ||
Поглощение воды согласно DIN EN ISO 62 |
% | 0.29 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 22 |
Начальный корпус для настенного монтажа |
PV | W | 21 |
Центральный корпус для пристраивания к стенке |
PV | W | 20 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 44 |
Начальный корпус для настенного монтажа |
PV | W | 42 |
Центральный корпус для пристраивания к стенке |
PV | W | 40 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Нижняя часть 960 °C/крышка 850 °C, Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
10 кг на корпус с несущим каркасом и подъёмником выполнены, надстроены и зафиксированы согласно актуальной действительной инструкции по монтажу. | ||
10.2.6 Испытание на удар |
IK10 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP65 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Класс защиты 2, поэтому не имеет значения. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 1000 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
8 кВ | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Требования производственного стандарта выполнены. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
Апробации
| Product Standards | UL 508A; CSA-C22.2 No.94; IEC/EN60529; CE marking | ||
| UL File No. | E54120, E337418 | ||
| UL Category Control No. | NITW | ||
| CSA File No. | 27130 | ||
| CSA Class No. | 3211-07 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | Yes | ||
| Suitable for | Industrial Control Panels | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP65; UL/CSA Types 1, 12, 13, indoor only |
