Артикул:
EAT-15690
Внутрений код:
EAT-15690
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
4 183.42 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Ассортимент
|

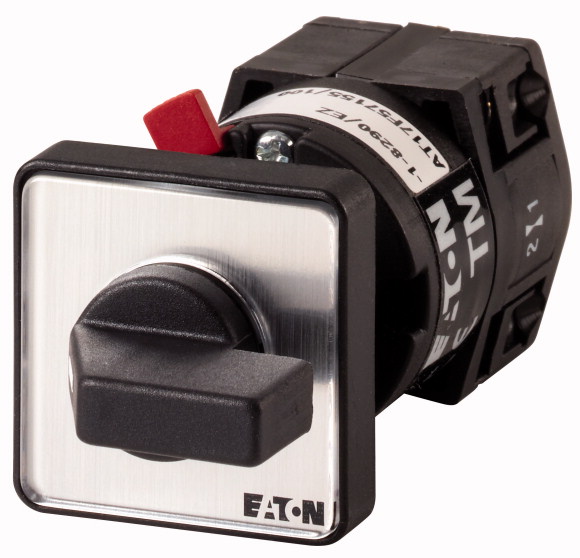

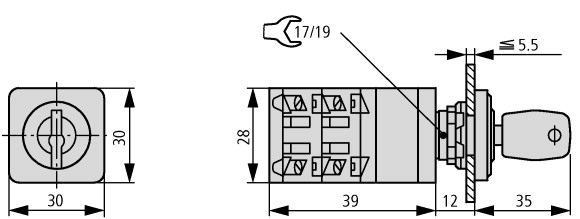

Управляющий переключатель | ||
|
Идентификатор типа
|
TM | ||
|
Основная функция
|
Кнопки включения/выключения | ||
|
|
с черной перекидной ручкой и с передней панелью | ||
|
контакты
|
1 | ||
|
Класс защиты
|
спереди IP65 | ||
|
Конструктивное исполнение
|
Центральный монтаж | ||
|
|
|
||
|
графические условные обозначения
|
|
||
|
Угол включения
|
° | 30 | |
|
Режим коммутации
|
без фиксации с нулевым положением |
||
|
№ передней панели
|
|
||
|
Передняя панель
|
I<START | ||
|
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
|
|||
|
400 В
|
P | кВт | 3 |
|
измеренный ток длительной нагрузки
|
Iu | A | 10 |
|
Количество блоков
|
Модуль (модули) | 1 |
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947, VDE 0660, CSA, UL Управляющие переключатели согласно IEC/EN 60947-5-1 Выключатели вспомогательного тока согласно IEC/EN 60947-5-1 |
||
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
разомкнут
|
°C | -25 - +50 | |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 4000 |
|
установочное положение
|
любая | ||
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
|
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Контакты | |||
|
электрические параметры
|
|||
|
Номинальное напряжение
|
Ue | В перем. тока | 500 |
|
измеренный ток длительной нагрузки
|
Iu | A | 10 |
|
Указания по измеренному току длительной нагрузки Iu
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
|
стойкость к коротким замыканиям
|
|||
|
Предохранитель
|
A gG/gL | 10 | |
| Коммутационная способность | |||
|
Безопасное разъединение согласно EN 61140
|
|||
|
Электрические тепловые потери на контакт при Ie
|
W | 0.15 | |
|
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)
|
W | 0.15 | |
|
Механический срок службы
|
Переключения | x 106 | > 1 |
|
максимальная частота коммутаций
|
Переключения/ч | 1200 | |
|
Переменное напряжение
|
|||
|
AC-23A
|
|||
|
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
|
P | кВт | |
|
400 B 415 B
|
P | кВт | 3 |
|
Надёжность управляющей системы при 24 В пост. тока, 10 мА
|
Частота отказов | HF | < 10-5, < 1 отказа на 100000 соединений |
| Поперечные сечения соединения | |||
|
одно- или многожильные
|
мм2 | 1 x 1,5 2 x 1,5 |
|
|
тонкопроволочный
|
мм2 | 1 x 1,5 2 x 1,5 |
|
|
Соединительный винт
|
M2,5 | ||
|
макс. начальный пусковой момент
|
Нм | 0.6 | |
| Опробованные рабочие характеристики | |||
|
Контакты
|
|||
|
Номинальное напряжение
|
Ue | В перем. тока | 300 |
|
Измеренный ток длительной нагрузки макс.
|
|||
|
Цепи главного тока
|
|||
|
Общее применение
|
A | 10 | |
|
Цепи вспомогательного тока
|
|||
|
Общее применение
|
IU | A | 10 |
|
Пилотный режим
|
A 300 | ||
|
Коммутационная способность
|
|||
|
максимальная мощность двигателя
|
|||
|
однофазный
|
|||
|
120 В перем. тока
|
л.с. | 0.33 | |
|
240 В переменного тока
|
л.с. | 0.75 | |
|
277 В переменного тока
|
л.с. | 0.75 | |
|
трехфазн.
|
|||
|
120 В перем. тока
|
л.с. | 0.75 | |
|
240 В переменного тока
|
л.с. | 1 | |
|
Поперечные сечения соединения
|
|||
|
одно- или тонкопроволочный с оконечной муфтой
|
AWG | 16 - 14 | |
|
тонкопроволочный
|
AWG | 16 2 x 16 |
|
|
Соединительный винт
|
M2,5 | ||
|
Начальный пусковой момент
|
фунт на дюйм | 5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 10 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 0.15 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 0 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 50 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.10 Нагрев
|
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Control switch (EC002611) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008]) | |||
|
Type of switch
|
On/Off switch | ||
|
Number of poles
|
1 | ||
|
Max. rated operation voltage Ue AC
|
V | 500 | |
|
Rated permanent current Iu
|
A | 10 | |
|
Number of switch positions
|
2 | ||
|
With 0 (off) position
|
No | ||
|
With retraction in 0-position
|
No | ||
|
Device construction
|
Built-in device | ||
|
Width in number of modular spacings
|
0 | ||
|
Suitable for ground mounting
|
No | ||
|
Suitable for front mounting 4-hole
|
Yes | ||
|
Suitable for distribution board installation
|
No | ||
|
Suitable for intermediate mounting
|
No | ||
|
Complete device in housing
|
No | ||
|
Type of control element
|
Toggle | ||
|
Front shield size
|
48x48 mm | ||
|
Degree of protection (IP), front side
|
IP65 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP65; UL/CSA Type: – |
