Артикул:
286341
Внутрений код:
EAT-286341
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 873.15 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Ассортимент
|
RMQ-Titan | ||
|
Основная функция
|
Кнопки с фиксацией | ||
|
Отдельное устройство/законченное устройство
|
Отдельное устройство | ||
|
конструктивное исполнение
|
Вышестоящие кнопки | ||
|
|
без фиксации | ||
|

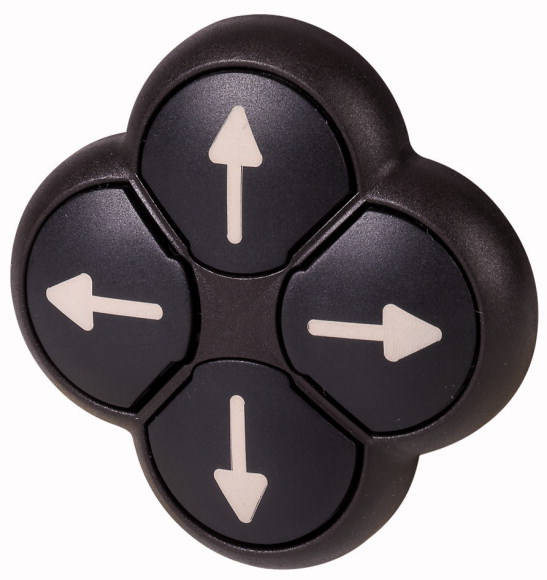

Описание
|
4-кратн. находящиеся напротив друг друга кнопки блокируются относительно друг друга |
||
|
Кнопочная панель
|
|||
|
Кнопочная панель
|
на выбор: | ||
|
|
возможна индивидуальная маркировка | ||
|
Класс защиты
|
IP66 | ||
|
рамка
|
Рамка черная | ||
|
Подключение к SmartWire-DT
|
да, с модулями подключения SWD-RMQ | ||
|
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
|
|||
|
Минимальное усилие для принудительного размыкания
|
N | 0 | |
|
размеры передней панели
|
55 x 55 |
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947 VDE 0660 |
||
|
Механический срок службы
|
Переключения | x 106 | > 0.2 |
|
частота приведения в действие
|
Переключения/ч |
 3600 |
|
|
Сила нажатия
|
N |
5 |
|
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Класс защиты
|
IP66 | ||
|
Температура окружающей среды
|
|||
|
разомкнут
|
°C | -25 - +70 | |
|
установочное положение
|
любая | ||
|
Удароустойчивость
|
g | 30 Длительность ударного воздействия 11 мс Полусинус согл. IEC 60068-2-27 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 0 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 0 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 0 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 70 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
По запросу | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.10 Нагрев
|
Неприемлемо. | ||
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Front element for push button (EC000221) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for push-button actuators (ecl@ss8.1-27-37-12-10 [AKF028011]) | |||
|
Colour button
|
- | ||
|
Number of command positions
|
4 | ||
|
Construction type lens
|
Round | ||
|
Hole diameter
|
mm | 22 | |
|
Width opening
|
mm | 0 | |
|
Height meter opening
|
mm | 0 | |
|
Degree of protection (IP), front side
|
IP66 | ||
|
Type of button
|
Flat | ||
|
Suitable for illumination
|
No | ||
|
With protection cover
|
No | ||
|
Labelled
|
Yes | ||
|
Switching function latching
|
No | ||
|
Spring-return
|
Yes | ||
|
With front ring
|
Yes | ||
|
Material front ring
|
Plastic | ||
|
Colour front ring
|
Black |
